Descripción general

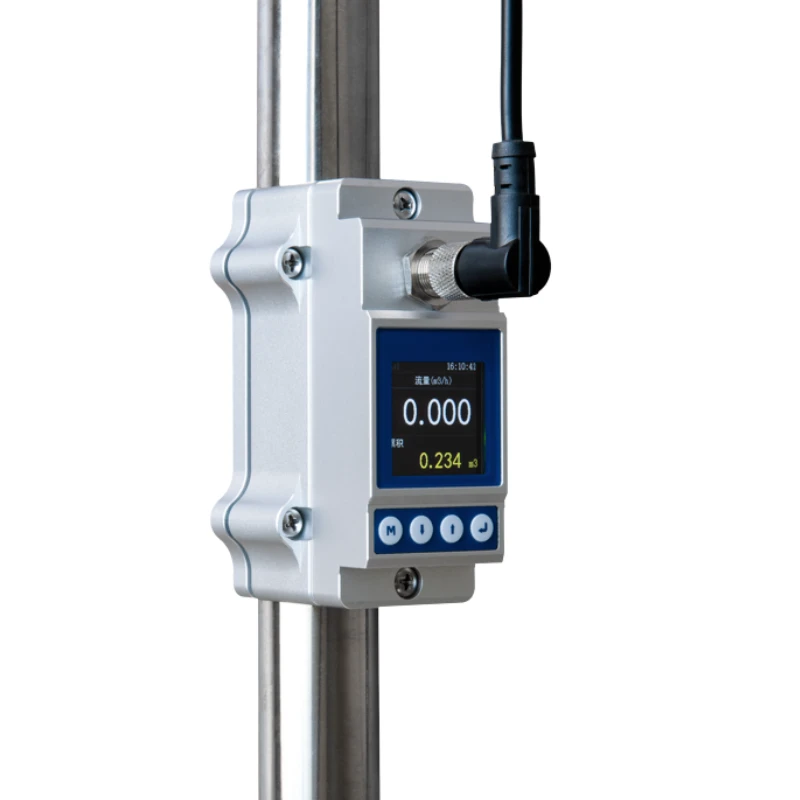

BBUEM-S es un medidor externo de energía térmica y frigorífica por ultrasonidos para conducciones de agua de pequeño diámetro. El transductor de caudal y los sensores de temperatura emparejados se fijan en el exterior de las tuberías con soportes específicos, sin cortar ni modificar la tubería existente.
El medidor mide la velocidad del agua, las temperaturas de ida y retorno y su diferencia, y calcula la energía térmica o frigorífica acumulada. Está pensado para climatización central, calefacción, intercambio térmico y gestión energética de edificios.
Características clave
- Configuraciones específicas para conducciones DN15 a DN80
- Transductor de caudal y sensores de temperatura montados en el exterior
- Sin corte de tubería, sin interrupción del proceso y sin contacto con el líquido
- Soportes de montaje específicos para cada tamaño de tubería
- Pantalla OLED para caudal y energía acumulada
- Salida 4–20 mA y comunicación RS485
Aplicaciones típicas
- Sistemas centrales de climatización con agua fría y de refrigeración
- Pequeños sistemas de calefacción y de intercambio térmico
- Supervisión energética por zonas en edificios
- Agua de refrigeración para equipos industriales
- Totalización de energía térmica y frigorífica
Especificaciones técnicas
| Parámetro | Valor |
|---|---|
| Principio de medición | Ultrasonido por tiempo de tránsito |
| Medio | Agua |
| Rango de velocidad | 0,1 a 5,0 m/s |
| Precisión del caudal | ±2,0% |
| Repetibilidad | 0,8% |
| Tamaño de tubería | DN15, DN20, DN25, DN32, DN40, DN50, DN65, DN80 |
| Sensores de temperatura | PT1000 |
| Rango de medición de temperatura | 2 a 105 °C |
| Temperatura del medio | 0 a 50 °C |
| Salida analógica | 4–20 mA, carga máxima de 600 Ω |
| Salida de alarma | Alarma OCT de límite superior e inferior opcional |
| Comunicación | RS485 / Modbus; MeterBUS opcional |
| Alimentación | 24 VDC |
| Longitud de cable | 1,8 m |
| Pantalla | OLED 128 × 64 |
| Almacenamiento de datos | Registros diarios, mensuales, anuales y totalizador de caudal |
| Temperatura ambiente | 0 a 50 °C |
| Humedad | 0–95% RH, sin condensación |
| Grado de protección | IP54 |
| Material de la carcasa | Aleación de aluminio |
| Materiales de tubería | Acero inoxidable, acero al carbón y PVC |
Configuraciones de tubería
| Tamaño nominal | Diámetro exterior de referencia | Diámetro interior de referencia | Espesor de pared de referencia |
|---|---|---|---|
| DN15 | 20 mm | 15 mm | 2,5 mm |
| DN20 | 25 mm | 19 mm | 3 mm |
| DN25 | 32 mm | 26 mm | 3 mm |
| DN32 | 40 mm | 33 mm | 3,5 mm |
| DN40 | 50 mm | 43 mm | 3,5 mm |
| DN50 | 63 mm | 55 mm | 4 mm |
| DN65 | 75 mm | 67 mm | 4 mm |
| DN80 | 90 mm | 82 mm | 4 mm |
Mediciones y pantalla
- Caudal instantáneo
- Totales de caudal directo y neto
- Temperaturas de ida y retorno
- Diferencia de temperatura
- Energía térmica o frigorífica acumulada
- Registros acumulados diarios, mensuales y anuales
Componentes del paquete
- Transmisor del medidor de energía ultrasónico
- Transductor de caudal externo
- Dos sensores de temperatura PT1000
- Soportes de montaje de los sensores de temperatura
- Soporte del transductor de caudal
- Cables de conexión
Información de selección
- Tamaño nominal de la tubería y diámetro exterior real
- Material de la tubería, diámetro interior y espesor de pared
- Aplicación de calefacción o refrigeración
- Temperatura del medio y ambiente
- Interfaz de salida y comunicación requeridas
