Produktübersicht

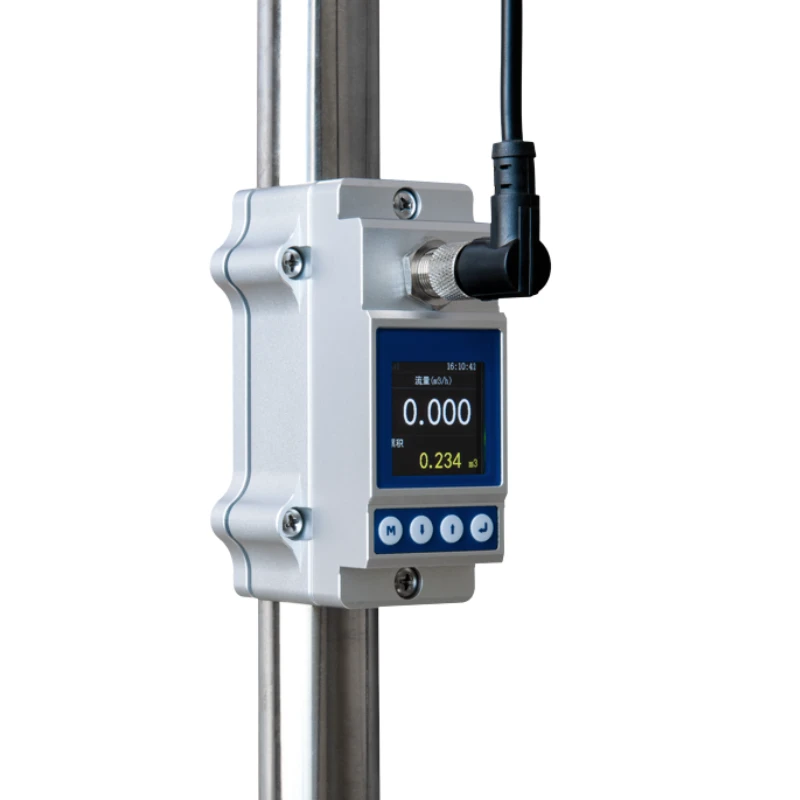

BBUEM-S ist ein außen montierter Ultraschall-Wärme- und Kältezähler für Wasserleitungen mit kleinem Durchmesser. Der Durchflusswandler und die abgestimmten Temperaturfühler werden mit speziellen Haltern an der Rohraußenseite befestigt, sodass weder ein Rohrschnitt noch eine Änderung der bestehenden Leitung erforderlich ist.
Das Messgerät erfasst die Wassergeschwindigkeit, die Vorlauf- und Rücklauftemperatur sowie die Temperaturdifferenz und berechnet die aufsummierte Wärme- oder Kälteenergie. Es ist für zentrale HVAC-, Heizungs-, Wärmetausch- und Gebäudeenergiemanagementsysteme ausgelegt.
Hauptmerkmale
- Spezielle Ausführungen für Rohrleitungen DN15 bis DN80
- Außen montierter Durchflusswandler und Temperaturfühler
- Kein Rohrschnitt, keine Prozessunterbrechung und kein Kontakt mit dem Medium
- Montagehalter für jede Rohrgröße
- OLED-Anzeige für Durchfluss und aufsummierte Energie
- 4–20 mA-Ausgang und RS485-Kommunikation
Typische Anwendungen
- Zentrale HVAC-Kaltwasser- und Kühlwassersysteme
- Kleine Heizungs- und Wärmetauschsysteme
- Zonenbezogene Gebäude-Energieüberwachung
- Kühlwasser für industrielle Ausrüstung
- Summierung von Heiz- und Kälteenergie
Technische Daten
| Parameter | Wert |
|---|---|
| Messprinzip | Ultraschall-Laufzeitverfahren |
| Medium | Wasser |
| Geschwindigkeitsbereich | 0,1 bis 5,0 m/s |
| Durchflussgenauigkeit | ±2,0% |
| Wiederholbarkeit | 0,8% |
| Rohrgröße | DN15, DN20, DN25, DN32, DN40, DN50, DN65, DN80 |
| Temperaturfühler | PT1000 |
| Temperaturmessbereich | 2 bis 105 °C |
| Mediumtemperatur | 0 bis 50 °C |
| Analogausgang | 4–20 mA, maximale Last 600 Ω |
| Alarmausgang | Optionaler OCT-Ober- und Untergrenzalarm |
| Kommunikation | RS485 / Modbus; optional MeterBUS |
| Versorgungsspannung | 24 VDC |
| Kabellänge | 1,8 m |
| Anzeige | OLED 128 × 64 |
| Datenspeicherung | Tägliche, monatliche, jährliche und Gesamtdatensätze |
| Umgebungstemperatur | 0 bis 50 °C |
| Luftfeuchte | 0–95% RH, nicht kondensierend |
| Schutzart | IP54 |
| Gehäusematerial | Aluminiumlegierung |
| Rohrmaterialien | Edelstahl, Kohlenstoffstahl und PVC |
Rohrkonfigurationen
| Nenngröße | Referenz-Außendurchmesser | Referenz-Innendurchmesser | Referenz-Wandstärke |
|---|---|---|---|
| DN15 | 20 mm | 15 mm | 2,5 mm |
| DN20 | 25 mm | 19 mm | 3 mm |
| DN25 | 32 mm | 26 mm | 3 mm |
| DN32 | 40 mm | 33 mm | 3,5 mm |
| DN40 | 50 mm | 43 mm | 3,5 mm |
| DN50 | 63 mm | 55 mm | 4 mm |
| DN65 | 75 mm | 67 mm | 4 mm |
| DN80 | 90 mm | 82 mm | 4 mm |
Messungen und Anzeige
- Momentandurchfluss
- Vorwärts- und Nettodurchflusssummen
- Vorlauf- und Rücklauftemperaturen
- Temperaturdifferenz
- Aufsummierte Wärme- oder Kälteenergie
- Tägliche, monatliche und jährliche aufsummierte Datensätze
Lieferumfang
- Sender des Ultraschall-Energiezählers
- Externer Durchflusswandler
- Zwei PT1000-Temperaturfühler
- Montagehalter für Temperaturfühler
- Montagehalter für Durchflusswandler
- Anschlusskabel
Auswahlinformationen
- Nenngröße und tatsächlicher Außendurchmesser der Rohrleitung
- Rohrmaterial, Innendurchmesser und Wandstärke
- Heiz- oder Kühlanwendung
- Medium- und Umgebungstemperatur
- Erforderliche Ausgangs- und Kommunikationsschnittstelle
