Présentation du produit

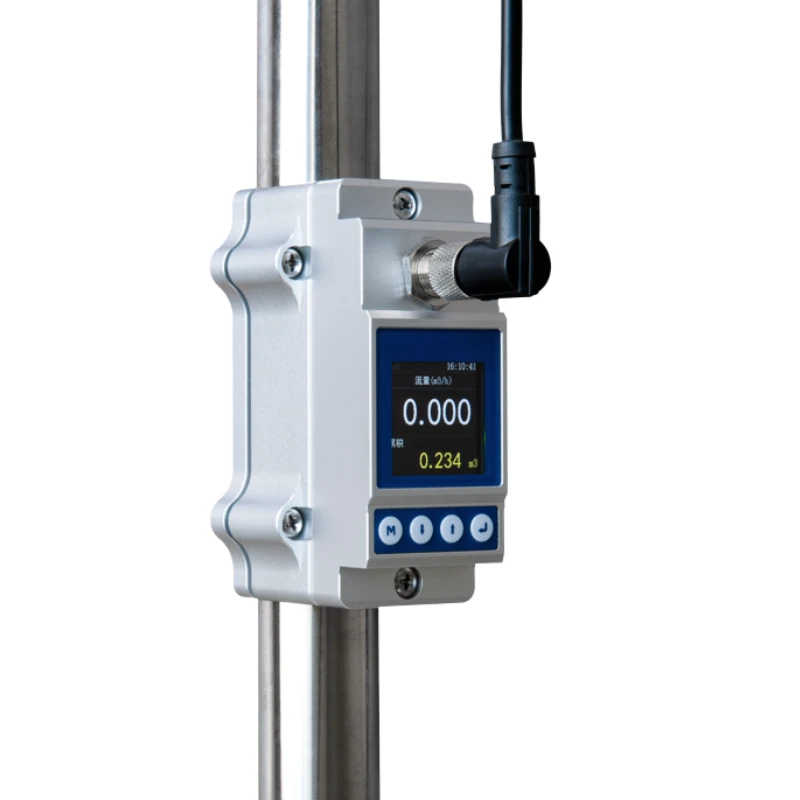

Le BBUEM-S est un compteur ultrasonore externe d’énergie thermique et frigorifique pour les conduites d’eau de petit diamètre. Le transducteur de débit et les sondes de température appairées sont fixés à l’extérieur des conduites avec des supports dédiés, sans découpe ni modification de la tuyauterie.
Le compteur mesure la vitesse de l’eau, les températures aller et retour ainsi que leur différence, puis calcule l’énergie thermique ou frigorifique cumulée. Il est destiné aux systèmes CVC centraux, de chauffage, d’échange thermique et de gestion énergétique des bâtiments.
Caractéristiques principales
- Configurations dédiées aux conduites DN15 à DN80
- Transducteur de débit et sondes de température montés à l’extérieur
- Aucune découpe, interruption de procédé ou mise en contact avec le liquide
- Supports de montage adaptés à chaque diamètre
- Écran OLED pour le débit et l’énergie cumulée
- Sortie 4–20 mA et communication RS485
Applications courantes
- Circuits d’eau glacée et d’eau de refroidissement CVC
- Petits systèmes de chauffage et d’échange thermique
- Suivi énergétique par zone dans les bâtiments
- Eau de refroidissement d’équipements industriels
- Totalisation de l’énergie thermique et frigorifique
Spécifications techniques
| Paramètre | Valeur |
|---|---|
| Principe de mesure | Temps de transit ultrasonore |
| Fluide | Eau |
| Plage de vitesse | 0,1 à 5,0 m/s |
| Précision du débit | ±2,0 % |
| Répétabilité | 0,8 % |
| Diamètres de conduite | DN15, DN20, DN25, DN32, DN40, DN50, DN65, DN80 |
| Sondes de température | PT1000 |
| Plage de mesure de température | 2 à 105 °C |
| Température du fluide | 0 à 50 °C |
| Sortie analogique | 4–20 mA, charge maximale 600 Ω |
| Sortie d’alarme | Alarme OCT haute et basse en option |
| Communication | RS485 / Modbus ; MeterBUS en option |
| Alimentation | 24 VCC |
| Longueur de câble | 1,8 m |
| Affichage | OLED 128 × 64 |
| Stockage des données | Enregistrements quotidiens, mensuels, annuels et totalisateur de débit |
| Température ambiante | 0 à 50 °C |
| Humidité | 0–95 % HR, sans condensation |
| Indice de protection | IP54 |
| Matériau du boîtier | Alliage d’aluminium |
| Matériaux de conduite | Acier inoxydable, acier au carbone et PVC |
Configurations de conduite
| Diamètre nominal | Diamètre extérieur de référence | Diamètre intérieur de référence | Épaisseur de paroi de référence |
|---|---|---|---|
| DN15 | 20 mm | 15 mm | 2,5 mm |
| DN20 | 25 mm | 19 mm | 3 mm |
| DN25 | 32 mm | 26 mm | 3 mm |
| DN32 | 40 mm | 33 mm | 3,5 mm |
| DN40 | 50 mm | 43 mm | 3,5 mm |
| DN50 | 63 mm | 55 mm | 4 mm |
| DN65 | 75 mm | 67 mm | 4 mm |
| DN80 | 90 mm | 82 mm | 4 mm |
Mesures et affichage
- Débit instantané
- Totaux de débit direct et net
- Températures aller et retour
- Différence de température
- Énergie thermique ou frigorifique cumulée
- Enregistrements cumulés quotidiens, mensuels et annuels
Composants fournis
- Transmetteur du compteur d’énergie
- Transducteur de débit externe
- Deux sondes de température PT1000
- Supports des sondes de température
- Support du transducteur de débit
- Câbles de connexion
Informations de sélection
- Diamètre nominal et diamètre extérieur réel
- Matériau, diamètre intérieur et épaisseur de paroi
- Application de chauffage ou de refroidissement
- Températures du fluide et de l’environnement
- Sortie et interface de communication requises
