Trois mesures et un calcul
Un compteur de chaleur ou de froid ne mesure pas l’énergie avec un seul capteur. Il combine débit, température aller, température retour et propriétés thermophysiques, puis intègre dans le temps. Le débit peut être exact tandis que l’énergie est fausse si les sondes sont inversées, mal insérées, non appairées, décalées dans le temps ou configurées pour un autre fluide.
Le capteur de débit, la paire de température, le calculateur, la pose, la communication et l’usage réglementaire forment donc un système. Un appareil de bilan d’exploitation n’est pas automatiquement accepté pour facturation. Vérifier réglementation, approbation, pose, scellement, vérification et données.
Calcul de l’énergie
Relation instantanée simplifiée :
puissance thermique ≈ débit volumique × masse volumique × capacité thermique × différence de température
L’intégration donne l’énergie. Un calculateur complet peut employer une différence d’enthalpie ou des propriétés variables plutôt que des constantes. Eau, mélange glycolé et autre fluide ne sont pas identiques.
En chauffage, l’aller est généralement plus chaud; en refroidissement, signe et canaux peuvent s’inverser selon la convention. Définir accumulation séparée chaud/froid, bilan net ou mode. Une paire inversée donne des valeurs négatives ou le mauvais registre.

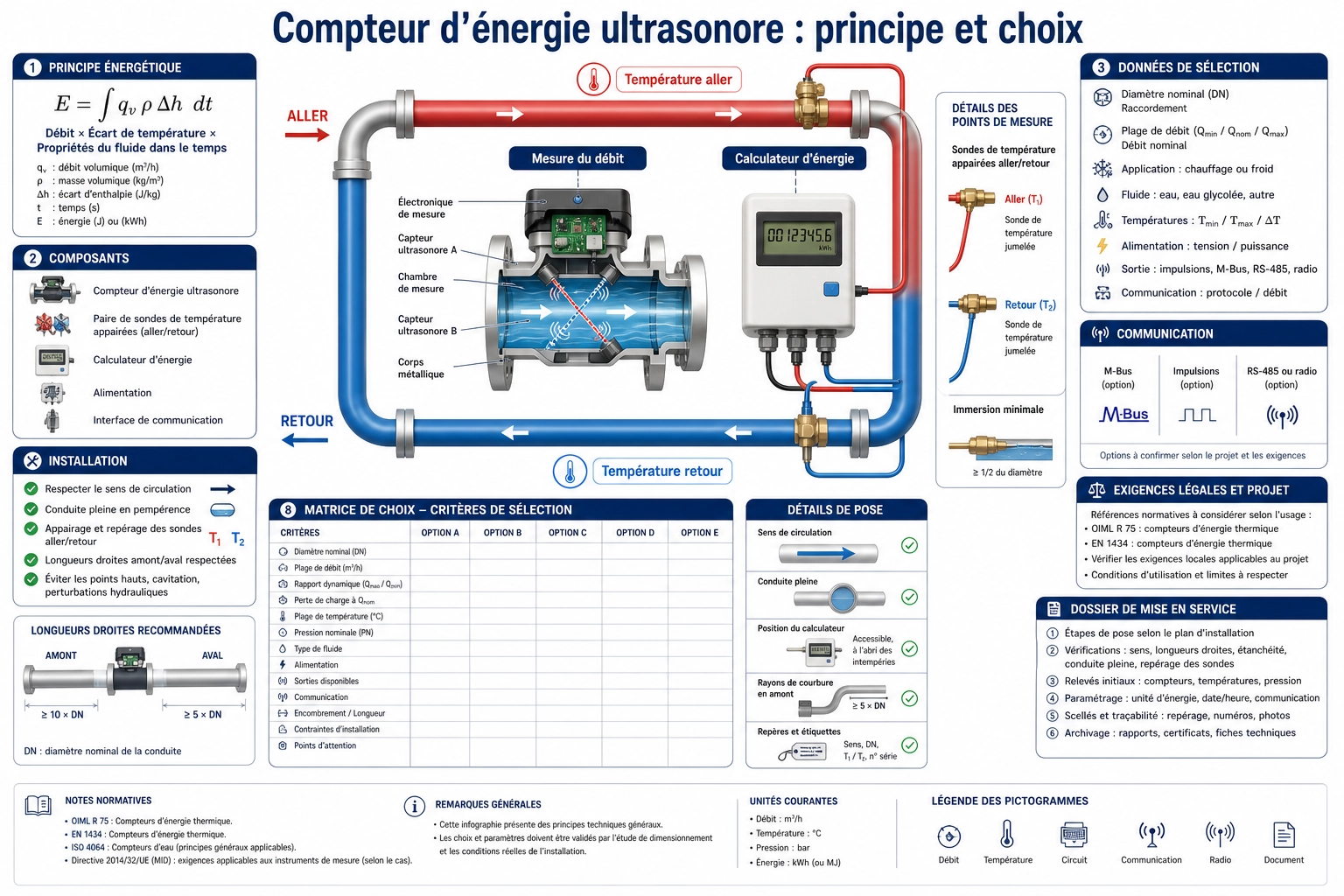

Chaîne de mesure
| Élément | Entrée | Erreur | Preuve |
|---|---|---|---|
| Débit ultrasonore | Débit ou signal associé | Conduite non pleine, gaz, sens, profil, données, échelle | Diagnostics, sens, comparaison, unités, total |
| Température aller | Un côté de l’échange | Immersion, doigt, conduction, retard, câblage | Position, insertion, ID, référence |
| Température retour | Autre côté | Paire inversée, réponse non appairée, asymétrie | Identité, canal et essai simultané |
| Calculateur | Débit, températures, temps, fluide | Fluide, unités, échantillonnage, signe, horloge, coefficient | Configuration et recalcul |
| Communication | Énergie, volume, températures, alarmes, temps | Échelle, rollover, reset, tarif et données perdues | Comparaison bout en bout |
Le petit delta T est exigeant
L’énergie est proportionnelle à la différence de température. Si elle est grande, une petite erreur absolue représente une faible fraction. Si elle est petite, les mêmes offsets, différences d’insertion ou retards deviennent importants.
L’incertitude de delta T dépend des deux sondes, de leur appairage, du câblage, de la résolution, de la pose et de la dynamique. Conserver l’identité de la paire. Remplacer une seule sonde peut annuler la performance appairée sans procédure approuvée.
En transitoire, débit et températures doivent représenter le même paquet énergétique. Un débit rapide associé à des sondes lentes ou filtrées biaise l’intégration. La cadence et l’algorithme comptent autant que le régime permanent.
Choisir la configuration
| Configuration | Usage | Questions | Limite |
|---|---|---|---|
| Résidentielle en ligne | Appartement ou terminal | Débit, raccord, perte, paire, afficheur, communication | Approbation, orientation et vérification |
| Prépayée/commandée | Comptage avec compte ou vanne | Paiement, vanne, alimentation, sécurité, journal | Exigences légales et cybersécurité |
| Fixe | Chaufferie, réseau, HVAC et grandes conduites | Diamètre, débit, températures, sorties, boîtier | Points permanents et réception |
| Externe petit diamètre | Rénovation ou suivi non invasif | Conduite, remplissage, débit externe, températures et isolation | Acceptation de capteurs externes pour l’usage demandé |
Débit et hydraulique
Définir minimum, normal et maximum, périodes nulles, faible charge, étagement, inversion et démarrage. Un appareil trop grand reste en bas de plage; trop petit crée perte ou dépassement. En métrologie légale, employer les définitions de l’approbation.
Maintenir la conduite pleine, purger l’air et suivre orientation et longueurs prescrites. Éviter pompe, vanne, mélange et branche non qualifiés. Pour le débit externe, suivre le guide d’installation des débitmètres externes.
Pose des sondes de température
Les deux points doivent représenter le même circuit que le débit. Éviter mélange, bras mort, by-pass et collecteur stratifié. Employer doigt, immersion directe ou surface approuvé, avec contacts et réponses comparables.
- Conserver les numéros de paire et affectations.
- Respecter profondeur et matériau thermique autorisé.
- Isoler de façon cohérente, surtout en surface.
- Éviter une conduction non validée par câble.
- Vérifier remplissage du doigt et siège de sonde.
- Ne pas modifier les câbles sans autorisation.
- Empêcher l’inversion pendant la maintenance.
Fluide et glycol
Vérifier que le calculateur prend en charge le fluide et sa concentration. Masse volumique, chaleur massique, viscosité et célérité varient. Un algorithme d’eau sur glycol biaise conversion et parfois débit. La concentration change après appoint.
Consigner fluide, concentration, méthode et responsable. Contrôler les droits de modification. Ne pas annoncer d’exactitude pour un mélange sans propriétés et validation.
Communication et données
Définir afficheur, impulsions, analogique, RS485/Modbus, M-Bus, radio ou autre selon produit. Préciser registres, unités, échelles, horodatage, intervalles, totalisateur, rollover, batterie/secteur, coupure, horloge, alarmes et export.
Prépayé ou facturation ajoute compte, vanne, sécurité, confidentialité et audit. Confirmer authentification, mises à jour, événements, perte de liaison et droits de reset selon le système et la loi.
Mise en service
- Vérifier identité approuvée, sens, pose, paire, scellés, fluide et configuration.
- Remplir et purger, confirmer diagnostics et comportement bas débit sans forcer le zéro.
- Comparer les températures en condition égale ou référence approuvée.
- Appliquer une charge et confirmer signe du delta T, puissance et registres chaud/froid.
- Vérifier unités, synchronisation, intégration et propriétés.
- Comparer sorties et communications à plusieurs points.
- Consigner totaux, heure, alarmes, configuration, références, valeurs et décision.
Formats produits
Deep Minds Ultrasonic propose le BBUEM-R résidentiel, le BBUEM-P prépayé, le BBUEM-F fixe et le BBUEM-S externe petit diamètre. Comparer leur documentation à l’usage; ce guide n’affirme aucune approbation au-delà des certificats documentés.
Cadre métrologique
OIML R 75-1:2002 traite les exigences générales et R 75-2:2002 les essais d’approbation et la vérification initiale. Un projet peut exiger EN 1434, une loi régionale ou une règle de réseau. Confirmer les textes actuels, l’approbation et la configuration auprès de l’autorité compétente.
Le suivi d’exploitation et la facturation ont des plans d’incertitude différents. Préciser l’usage pour ne pas transformer un appareil de rénovation en compteur de règlement.
FAQ
Un débitmètre est-il un compteur de chaleur ?
Non. Il faut températures appairées, propriétés, synchronisation, calcul et intégration.
Pourquoi l’énergie varie-t-elle à faible delta T ?
Offsets, bruit, réponses et asymétrie représentent une grande fraction du petit écart. Vérifier la paire avant de filtrer.
Un réglage eau mesure-t-il le glycol ?
Seulement si calculateur et débit prennent en charge le mélange réel et que la configuration est validée.
Un modèle externe peut-il facturer ?
Seulement si l’ensemble est approuvé localement pour cet usage et installé selon l’approbation.
Normes et informations projet
Consulter si pertinent OIML R 75-1:2002 et OIML R 75-2:2002, puis confirmer la règle nationale. Citer OIML ne démontre pas la conformité.
