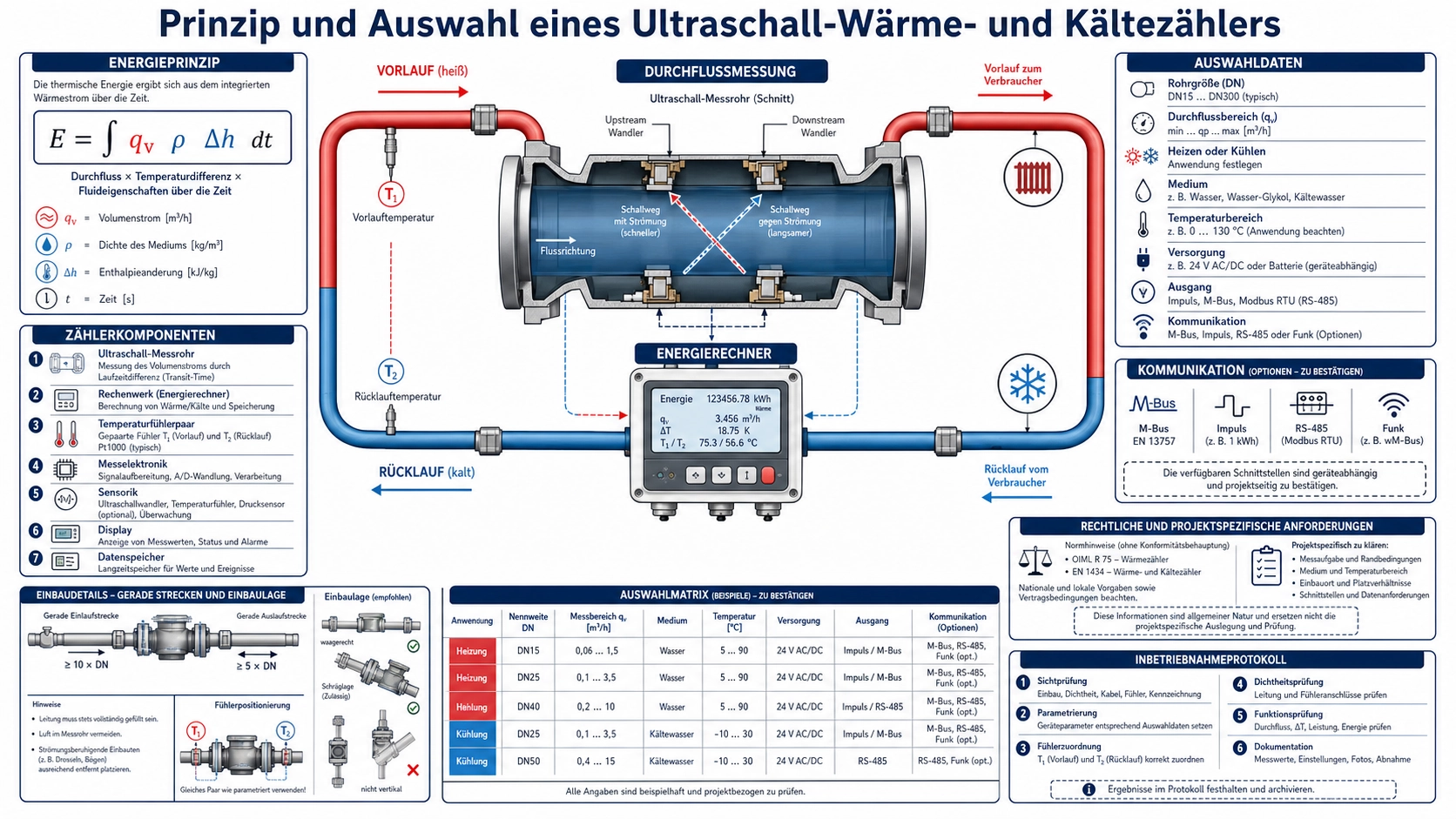

Ein Wärmezähler verbindet drei Messungen mit einer Berechnung
Ein Ultraschallzähler für Heiz- oder Kühlenergie misst thermische Energie nicht mit einem einzigen Sensor. Er kombiniert den Durchfluss, Vorlauf- und Rücklauftemperatur sowie die thermophysikalischen Eigenschaften des umlaufenden Mediums und integriert das Ergebnis über die Zeit. Der Durchflusskanal kann genau sein, während die ausgewiesene Energie falsch ist, weil die Temperatursensoren vertauscht, schlecht eingetaucht, nicht gepaart, zeitlich versetzt oder für das falsche Medium konfiguriert sind.
Bei der Auswahl müssen Durchflusssensor, Temperaturfühlerpaar, Rechenwerk, Einbau, Kommunikation und rechtlicher Verwendungszweck als ein Messsystem behandelt werden. Ein Gerät für den betrieblichen Energieabgleich ist nicht automatisch für die Mieterabrechnung oder gesetzliche Metrologie geeignet. Bestätigen Sie vor der Beschaffung nationale Vorschriften, zugelassene Zählerkonfiguration, Einbauanforderungen, Plombierung, Eichfrist und Datenbehandlung.
Berechnung der thermischen Energie
Eine vereinfachte Beziehung für die momentane Wärmeleistung lautet:
Wärmeleistung ≈ Volumenstrom × Dichte × spezifische Wärmekapazität × Temperaturdifferenz
Das Rechenwerk integriert die Leistung über die Zeit zur Energie. Ein vollständiger Rechner kann eine Enthalpiedifferenz oder tabellierte, von Temperatur und Zusammensetzung abhängige Stoffwerte verwenden, statt Dichte und Wärmekapazität als konstant anzunehmen. Algorithmus und ausgewähltes Medium müssen zum System passen. Wasser, Wasser-Glykol-Gemische und andere Wärmeträger dürfen nicht gleichbehandelt werden.
Bei Heizbetrieb liegt die Vorlauftemperatur normalerweise über der Rücklauftemperatur. Im Kühlbetrieb können sich Vorzeichen und Kanalbezeichnungen je nach Installation und Rechenwerkskonvention umkehren. Legen Sie fest, ob Heiz- und Kühlenergie getrennt summiert, saldiert oder nach Betriebsart zugeordnet werden. Ein vertauschtes Paar kann negative Werte erzeugen oder Energie in das falsche Register eintragen.
Die Messkette
| Element | Messgröße | Typische Fehlerquelle | Nachweis bei Inbetriebnahme |
|---|---|---|---|
| Ultraschall-Durchflusssensor | Volumen- oder massenbezogenes Durchflusssignal | Nicht volle Leitung, Gas, falsche Richtung, Profil, Rohrdaten oder Skalierung | Durchflussdiagnose, Richtung, Vergleich, Einheiten und Summenwert |
| Vorlauftemperaturfühler | Mediumtemperatur auf einer Seite des Energieaustauschs | Schlechtes Eintauchen, falsche Tauchhülse, Wärmeleitung, Verzögerung oder Verdrahtung | Ort, Einstecktiefe, Sensor-ID und Referenzvergleich |
| Rücklauftemperaturfühler | Mediumtemperatur auf der anderen Seite | Vertauschtes Paar, nicht abgestimmte Antwort oder asymmetrischer Einbau | Paaridentität, Kanalzuordnung und gleichzeitige Prüfung |
| Rechenwerk | Durchfluss, Temperaturen, Zeit und Stoffwerte | Falsches Medium, Einheiten, Abtastung, Vorzeichen, Uhr, Koeffizient oder Firmware | Konfigurationsprotokoll und unabhängige Kontrollrechnung |
| Kommunikation und Zählwerk | Energie, Volumen, Temperaturen, Alarme und Zeit | Registerskalierung, Überlauf, Rücksetzen, Tarifzuordnung oder Datenlücken | End-to-End-Vergleich bei mehreren Werten |
Warum eine kleine Temperaturdifferenz anspruchsvoll ist
Die Energie ist proportional zur Temperaturdifferenz. Liegen Vor- und Rücklauf weit auseinander, bildet ein kleiner absoluter Fehler jedes Fühlers einen geringeren relativen Anteil von Delta T. Bei einem kleinen tatsächlichen Delta T können dieselben Sensoroffsets, Unterschiede der Eintauchtiefe oder Reaktionsverzögerungen einen großen Teil des Messwerts ausmachen.
Die Unsicherheit einer Temperaturdifferenz ist nicht einfach die Genauigkeitsangabe eines einzelnen Fühlers. Sie hängt von beiden Sensoren, ihrer Kalibrierkorrelation beziehungsweise Paarung, Verdrahtung, Auflösung des Rechenwerks, Einbau und dynamischer Antwort ab. Verwenden Sie bei Bedarf ein qualifiziertes gepaartes Fühlerpaar und erhalten Sie dessen Identität. Der Austausch nur eines Fühlers kann die Paarleistung ungültig machen, sofern das zugelassene Verfahren ihn nicht erlaubt.
Bei schnellen Laständerungen müssen Durchfluss- und Temperaturwerte dasselbe Energiepaket ausreichend zeitnah darstellen. Ein schnelles Durchflusssignal zusammen mit langsam reagierenden oder stark gefilterten Temperaturfühlern kann die Übergangsenergie verfälschen. Deshalb sind Abtast- und Integrationsverfahren des Rechenwerks ebenso wichtig wie stationäre Datenblattwerte.
Zählerkonfiguration nach Anwendung auswählen
| Konfiguration | Geeigneter Einsatz | Wichtige Fragen | Zu bestätigende Grenze |
|---|---|---|---|
| Wohnungszähler im Rohr | Heiz- oder Kühlenergiemessung in Wohnung oder Endgerät | Durchflussbereich, Anschluss, Druckverlust, Fühlerpaar, Anzeige und Kommunikation | Lokale Abrechnungszulassung, Einbaulage, Baulänge und Eichung |
| Vorauszahlungs- oder Steuerzähler | Projekte mit Messung und Konto- oder Ventillogik | Zahlungsablauf, Ventilzustand, Versorgung, Datensicherheit, Fehlerzustand und Prüfspur | Rechtliche, Cybersicherheits- und Versorgeranforderungen |
| Fest installierter Energiezähler | Technikräume, Nahwärmenetze, HLK-Anlagen und größere Rohre | Rohrbereich, Durchflusstechnik, Temperatureingänge, Ausgänge, Gehäuse und Versorgung | Dauerhafte Sensororte und Inbetriebnahmereferenz |
| Aufschnall-Energiezähler für kleine Rohre | Nachrüstung oder nichtinvasive Betriebsüberwachung, soweit unterstützt | Rohrbauart, volle Leitung, externe Durchflussmessung, Temperaturbefestigung und Dämmung | Ob Genauigkeit oder Rechtszweck externe Sensoren zulässt |
Durchflussbereich und hydraulische Bedingungen
Definieren Sie minimalen, normalen und maximalen Durchfluss und nicht nur die Rohrnennweite. Berücksichtigen Sie Nullzeiten, saisonale Niedriglast, Pumpenstufen, Rückfluss und Anlauf. Ein zu großer Zähler kann zu lange nahe seinem unteren Bereich arbeiten, ein zu kleiner unzulässigen Druckverlust erzeugen oder seinen Nennbereich überschreiten. Verwenden Sie für rechtliche Anwendungen die Durchflussdefinitionen und metrologische Klasse der maßgeblichen Zulassung.
Halten Sie die Leitung voll und entfernen Sie Luft. Beachten Sie zugelassene Einbaulage sowie Anforderungen an gerade Strecken oder Strömungsberuhigung. Vermeiden Sie Stellen, an denen Pumpen, Regelventile, Mischpunkte und Abzweige ein nicht qualifiziertes Profil erzeugen. Folgen Sie bei externer Messung dem Leitfaden zur Installation von Aufschnall-Ultraschalldurchflussmessern und dokumentieren Sie die Signaldiagnose.
Temperaturfühler installieren
Platzieren Sie Vor- und Rücklauffühler an Stellen, die denselben Kreislaufdurchfluss abbilden, der in die Energieberechnung eingeht. Vermeiden Sie Mischpunkte, Totleitungen, Bypässe und geschichtete Sammler, wenn die Auslegung sie nicht berücksichtigt. Verwenden Sie zugelassene Tauchhülsen, Direkteintaucharmaturen, Oberflächenanordnungen oder andere Montagearten. Beide Seiten sollten vergleichbaren thermischen Kontakt und vergleichbare Antwort besitzen, soweit es das Messverfahren verlangt.
- Erhalten Sie Seriennummern des Fühlerpaars und die Kanalzuordnung.
- Verwenden Sie vorgeschriebene Einstecktiefe und zulässiges Wärmeübertragungsmaterial.
- Dämmen Sie einheitlich gegen Umgebungsleitung, besonders bei Oberflächenfühlern.
- Verhindern Sie einen nicht validierten Wärmetransport durch das Kabel zum oder vom Messpunkt.
- Prüfen Sie erforderlichen Füllstoff in Tauchhülsen und den Sitz des Fühlers am vorgesehenen Boden.
- Verlängern, kürzen oder ersetzen Sie Kabel nur, wenn zugelassene Ausführung und Rechenwerk dies erlauben.
- Ordnen Sie die Fühler so an, dass Vor- und Rücklauf bei Wartung nicht versehentlich vertauscht werden.
Stoffwerte und Glykolgemische
Klären Sie, ob das Rechenwerk den tatsächlichen Wärmeträger und Konzentrationsbereich unterstützt. Dichte, Wärmekapazität, Viskosität und Schallgeschwindigkeit ändern sich mit Zusammensetzung und Temperatur. Ein Wasseralgorithmus für ein Glykolgemisch kann sowohl die Energieumrechnung als auch bei manchen Durchflusstechniken die Durchflussmessung verfälschen. Die Konzentration kann sich nach Nachfüllen oder Wartung ändern.
Dokumentieren Sie Medium, Konzentration, Bestimmungsverfahren und Verantwortung für Änderungen. Kann der Benutzer die Konzentration einstellen, legen Sie Berechtigung und Verifizierung fest. Machen Sie ohne Stoffdaten und einen über den Betriebsbereich validierten Algorithmus keine Genauigkeitsaussage für ein Sondergemisch.
Kommunikation, Versorgung und Aufzeichnungen
Definieren Sie lokale Anzeige, Impuls- oder Analogausgang, RS485/Modbus, M-Bus, Funk oder andere Schnittstellen entsprechend dem Produkt. Legen Sie maßgebliche Register, Einheiten und Skalierung, Zeitstempel, Intervalldaten, Auflösung und Überlauf des Zählwerks, Batterie- oder Netzbetrieb, Verhalten bei Spannungsausfall, Uhrenerhalt, Alarme und Export fest.
Vorauszahlungs- und Abrechnungssysteme fügen Konto-, Ventil-, Sicherheits-, Datenschutz- und Prüfanforderungen hinzu. Bestätigen Sie Authentifizierung, Aktualisierungskontrolle, Ereignisprotokoll, Wiederanlauf nach Kommunikationsverlust und Berechtigungen zum Rücksetzen oder Ändern von Summen. Diese Anforderungen gelten für Gesamtsystem und lokale Rechtslage und nicht nur für den Ultraschallsensor.
Ablauf der Inbetriebnahme
- Prüfen Sie zugelassene Zähleridentität, Durchflussrichtung, Einbau, Fühlerpaar, Plomben, Medium und Rechenwerkskonfiguration.
- Füllen und entlüften Sie den Kreis und bestätigen Sie Diagnose und plausibles Verhalten bei Null- und Kleindurchfluss, ohne bei unsicherer Strömung einen Nullpunkt zu erzwingen.
- Vergleichen Sie Vor- und Rücklauftemperatur bei gleicher Temperatur oder einer anderen zugelassenen Referenz und dokumentieren Sie die Restdifferenz.
- Legen Sie eine kontrollierte Last an und bestätigen Sie Vorzeichen von Delta T, Wärmeleistung und summierter Heiz- oder Kühlenergie.
- Prüfen Sie Einheiten, zeitliche Zuordnung, Integrationsintervall und Stoffwerteinstellungen.
- Vergleichen Sie jeden Ausgang und Kommunikationsweg bei mehr als einem Wert mit Anzeige oder Rechenwerk.
- Dokumentieren Sie Anfangssummen, Zeit, Alarme, Konfiguration, Referenzgeräte, Rohwerte, Rechnungen und Abnahme.
Zu prüfende Produktformate
Zu den Produkten von Deep Minds Ultrasonic gehören der Ultraschall-Energiezähler BBUEM-R für Wohnungen, der Vorauszahlungszähler BBUEM-P, der fest installierte Heiz- und Kühlenergiezähler BBUEM-F und der Aufschnall-Energiezähler BBUEM-S für kleine Rohre. Vergleichen Sie jedes Datenblatt mit Durchfluss, Temperatur, Medium, Schnittstelle, Einbau und Rechtszweck; dieser Leitfaden behauptet keine Zulassung über dokumentierte Zertifikate hinaus.
Anwendbarer metrologischer Rahmen
OIML R 75-1:2002 behandelt allgemeine Anforderungen an Wärmezähler, R 75-2:2002 Bauartprüfungen und Ersteichung. Ein Projekt kann stattdessen oder zusätzlich eine Ausgabe der EN 1434, regionale Messgerätevorschriften, Versorgerregeln oder andere Normen verlangen. Bestätigen Sie aktuell rechtsverbindliche Dokumente, Zählerzulassung und vollständige Konfiguration mit der zuständigen Stelle.
Die betriebliche Überwachung kann eine andere Unsicherheit und Wartungsplanung als die Abrechnung verwenden. Nennen Sie den Zweck in der Beschaffung, damit ein bequem nachrüstbares Instrument nicht irrtümlich als gesetzlich zugelassener Abrechnungszähler behandelt wird.
Häufig gestellte Fragen
Ist ein Ultraschall-Durchflussmesser allein ein Wärmezähler?
Nein. Thermische Energie erfordert außerdem gepaarte Vor- und Rücklauftemperaturen, Stoffwerte, zeitliche Zuordnung, Berechnung und Integration. Gesamteinheit und Zweck bestimmen die Anforderungen.
Warum schwankt die Energie bei kleinem Delta T?
Kleine absolute Temperaturfehler, Rauschen, unterschiedliche Antworten und Einbauasymmetrie bilden einen größeren Anteil einer kleinen tatsächlichen Differenz. Prüfen Sie Paarleistung und Prozessmischung, bevor Sie stärker filtern.
Kann ein für Wasser konfigurierter Zähler Glykolenergie messen?
Nur wenn Rechenwerk und Durchflussmessung das tatsächliche Medium und die Konzentration unterstützen und die Konfiguration validiert ist. Wassereigenschaften dürfen nicht einfach angenommen werden.
Darf ein Aufschnall-Energiezähler zur Abrechnung verwendet werden?
Nur wenn die vollständige Konfiguration für diesen Rechtszweck in der jeweiligen Jurisdiktion zugelassen und entsprechend installiert ist. Nichtinvasive Betriebsüberwachung erfüllt nicht automatisch Abrechnungsanforderungen.
Normen und Projektangaben
Prüfen Sie bei Relevanz die offiziellen Dokumente OIML R 75-1:2002 und OIML R 75-2:2002 und bestätigen Sie anschließend nationale und projektspezifische Anforderungen. Eine OIML-Referenz belegt allein weder Konformität noch Zulassung.
