Die Installation ist ein Messverfahren, nicht nur eine Montageaufgabe
Ein Clamp-on-Ultraschalldurchflussmesser lässt sich außen am Rohr befestigen, ohne die Leitung zu öffnen. Eine mechanisch saubere Montage kann dennoch einen falschen Durchfluss liefern. Das Gerät berechnet den Wert aus Rohrabmessungen, Schallweg, Laufzeiten und eingestellten Einheiten. Fehler bei Wanddicke, Innenauskleidung, Wandleranordnung, Strömungsrichtung oder Ausgangsskalierung bleiben trotz ordentlich aussehender Installation bestehen.
Dieses Verfahren gilt für Laufzeitdifferenz-Messgeräte an flüssigkeitsgefüllten geschlossenen Rohrleitungen. Es dient als Rahmen für Installation und Inbetriebnahme, ersetzt aber weder die Anleitung des gewählten Geräts noch die Sicherheitsanweisung des Standorts oder eine projektspezifische Messvorschrift. Wandlerabstand, zulässige Rohrbereiche, Diagnosegrenzen, Kabelregeln und Anforderungen an gerade Rohrstrecken müssen aus den freigegebenen Geräte- und Projektunterlagen stammen.
1. Messaufgabe und Sicherheitsgrundlage festlegen
Klären Sie vor Arbeiten am Rohr, warum gemessen wird und welche Entscheidung vom Ergebnis abhängt. Eine zeitlich begrenzte Trendmessung zur Fehlersuche, eine Pumpenprüfung, eine thermische Energiebilanz und ein dauerhaftes Betriebszählwerk verlangen unterschiedliche Nachweise und Ausgänge. Dokumentieren Sie erwartete Strömungsrichtung, minimalen, normalen und maximalen Durchfluss, möglichen Rückfluss, Flüssigkeitszustand, Rohrdruck und -temperatur sowie geplante Prozessänderungen während der Inbetriebnahme.
Erledigen Sie die erforderlichen Freigaben und Schutzmaßnahmen für Zugang, Höhenarbeit, heiße Oberflächen, Elektrik und explosionsgefährdete Bereiche. Die Außenmontage vermeidet einen Eingriff in das Rohr, beseitigt aber nicht die Gefahren an laufenden Anlagen. Stellen Sie sicher, dass die Oberflächenvorbereitung weder die drucktragende Wand noch ein Schutzsystem beschädigt. Bei Korrosionsverdacht ist vor dem Entfernen von Zunder oder Beschichtung eine Freigabe einzuholen.
2. Die vorgesehene Messstelle qualifizieren
Begehen Sie die Rohrführung stromaufwärts und stromabwärts, statt nur den sichtbaren Meter um die Sensoren zu beurteilen. Erfassen Sie Bögen in einer oder zwei Ebenen, Regel- und Rückschlagventile, Pumpen, T-Stücke, Reduzierungen, Wärmetauscher und Einspeisepunkte. Solche Einbauten können das Geschwindigkeitsprofil verformen oder Gas eintragen. Wählen Sie die beste Stelle, die Geräteanleitung und Projektverfahren zulassen. Verwenden Sie keine pauschale Zahl von Rohrdurchmessern: Die erforderliche Länge hängt von Störung, Messgerät, Pfadanordnung und Abnahmekriterium ab.
- Wählen Sie einen Abschnitt, der im gesamten Betriebsbereich vollständig gefüllt bleibt.
- Meiden Sie bei horizontalen Rohren den oberen Bereich, in dem sich Gas sammeln kann, und beachten Sie die freigegebene Wandlerlage.
- Vermeiden Sie bei feststoffhaltigen Medien Tiefpunkte mit Sedimentablagerung.
- Halten Sie Abstand zu starker Schwingung, aktiven Schweißarbeiten, Abzweigen und Bereichen mit schnell wechselnder Wanddicke.
- Sorgen Sie für Platz zum Messen, Ausrichten, Spannen, Prüfen und späteren Warten beider Wandler.
- Schützen Sie Kabel vor heißen Flächen, scharfen Kanten, bewegten Teilen, Wasser und elektrischen Störungen.
3. Die tatsächliche Rohrgeometrie ermitteln
Gleichen Sie die Rohridentität mit den Zeichnungen ab und messen Sie nach Möglichkeit den Außendurchmesser an der vorgesehenen Stelle. Leiten Sie ihn nicht allein aus der Nennweite ab, wenn mehrere Normen oder Wanddickenreihen infrage kommen. Ermitteln Sie die Wanddicke aus verlässlichen Unterlagen oder durch eine geeignete Dickenmessung. Bestimmen Sie Material und Dicke einer Innenauskleidung und dokumentieren Sie Rohrwerkstoff, Außenbeschichtung und Zustand.
Diese Werte bestimmen die Brechung in der Rohrwand und den berechneten Schallweg. Eine falsche Angabe zur Auskleidung kann ebenso schwer wiegen wie eine falsche Wanddicke. Bei starker Korrosion oder vermuteten Ablagerungen können akustische und hydraulische Geometrie von der Zeichnung abweichen. Weisen Sie diese Unsicherheit aus, statt einen Eingabewert so lange zu verändern, bis er zu einer anderen Anzeige passt.
4. Wandlersatz und Pfadanordnung auswählen
Verwenden Sie den für Außendurchmesser, Wand, Flüssigkeit und Temperatur zugelassenen Wandlersatz. Geben Sie die bestätigten Rohr- und Flüssigkeitsdaten ein und lassen Sie das konkrete Gerät den Abstand berechnen. Übernehmen Sie keinen Wert von einem anderen Rohr oder Modell. Die Anzeige kann sich auf Wandlerflächen, Indexmarken, Innenkanten oder einen anderen Bezugspunkt beziehen; prüfen Sie den mechanischen Bezug in der Anleitung.
| Anordnung | Schallweg | Typischer Einsatz | Zu beherrschendes Montagerisiko |
|---|---|---|---|
| V-Methode | Das Signal durchläuft die Flüssigkeit, wird an der gegenüberliegenden Wand reflektiert und erreicht den zweiten Wandler auf derselben Seite | Wenn Signal und Rohrgeometrie den längeren Weg erlauben und einseitiger Zugang vorteilhaft ist | Falscher Abstand oder falsche Rohrdaten verschieben den Reflexionspunkt und schwächen das Empfangssignal |
| Z-Methode | Die Wandler sitzen gegenüber und das Signal durchläuft die Flüssigkeit einmal | Wenn Dämpfung einen kürzeren Weg verlangt oder die Geräteanleitung diese Methode vorsieht | Winkel und axiale Position müssen präzise auf die Gegenseite übertragen werden |
| Andere unterstützte Methoden | Mehrere Reflexionen oder eine gerätespezifische Halterung | Sonderabmessungen, kleine Rohre oder anwendungsspezifische Vorrichtungen | Nur ausdrücklich für Messgerät und Wandlerbaugruppe freigegebene Anordnungen verwenden |
Die V-Anordnung ist nicht automatisch die bessere Wahl für kleine und die Z-Anordnung nicht automatisch die bessere für große Rohre. Frequenz, Dämpfung, Wandaufbau, verfügbarer Raum, Flüssigkeitszustand und Senderleistung wirken ebenfalls mit. Die Diagnosewerte bei der Einrichtung sind wichtige Nachweise, erweitern jedoch nicht den zugelassenen Einsatzbereich.

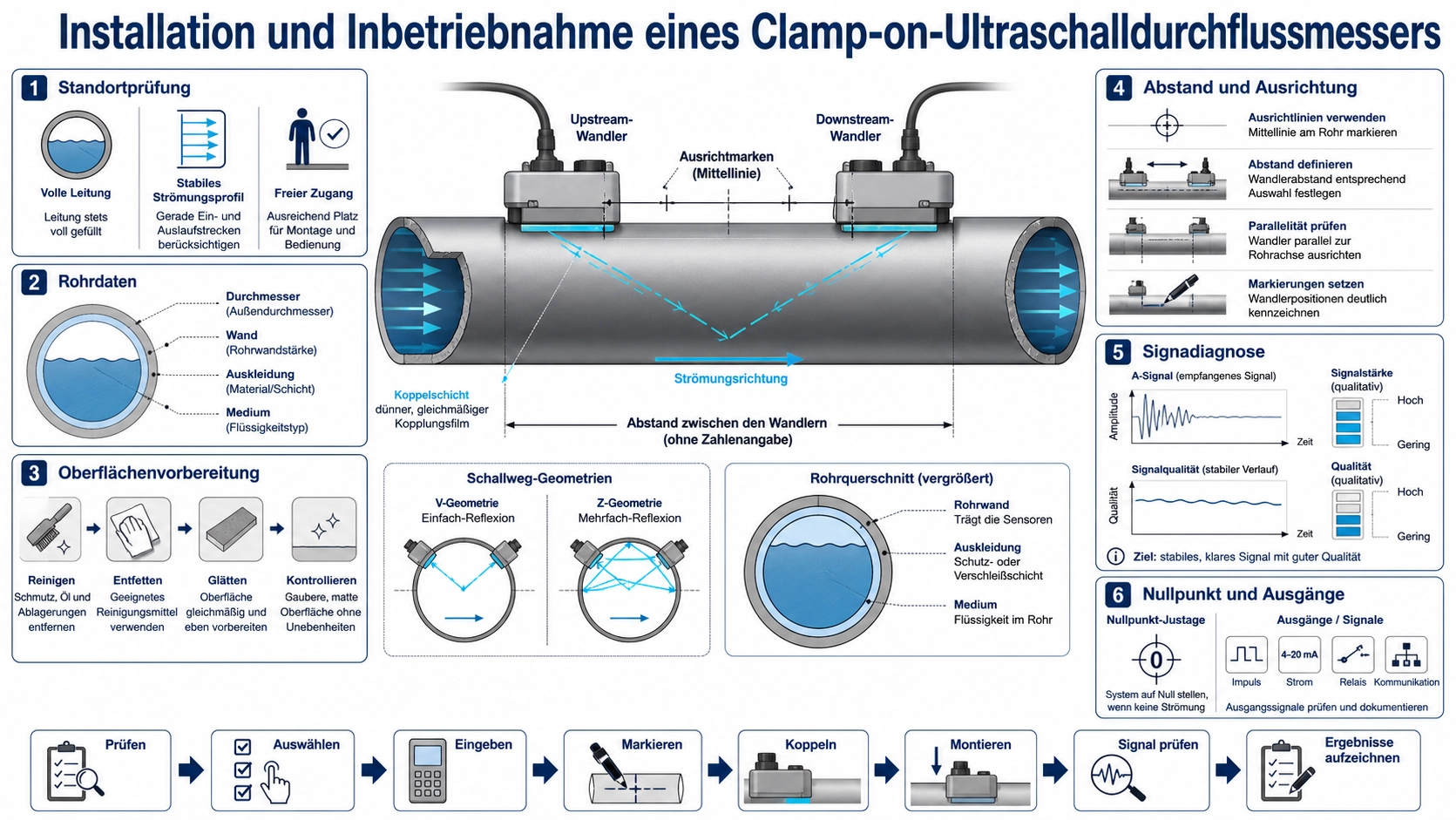

5. Vorbereiten, markieren, ankoppeln und befestigen
- Markieren Sie vor dem Auftragen des Koppelmittels eine gemeinsame Achse und die berechneten Abstandsbezüge.
- Entfernen Sie lose Farbe, Rost, Zunder, Schmutz und Erhebungen auf der Kontaktfläche, ohne die Rohrwand zu schwächen oder mehr Beschichtung als freigegeben abzutragen.
- Reinigen und trocknen Sie Wandlerfläche und Rohr; prüfen Sie Kabel, Stecker und Kontaktflächen.
- Tragen Sie das vorgeschriebene Koppelmittel als geschlossene, luftfreie Schicht auf. Mehr Koppelmittel gleicht weder einen kippelnden Wandler noch eine raue Oberfläche aus.
- Setzen Sie jeden Wandler in der angegebenen Richtung auf. Halten Sie den berechneten Abstand und bei einseitiger Montage eine gemeinsame Mittellinie ein.
- Ziehen Sie Bänder oder Halterung gleichmäßig an. Übermäßige Kraft kann den Sensor verschieben, Koppelmittel herauspressen oder ein kleines Rohr beschädigen.
- Kontrollieren Sie Abstand und Ausrichtung nach dem Festziehen erneut, protokollieren Sie das Endmaß und fotografieren Sie die Installation.
6. Erst konfigurieren, dann das Signal bewerten
Prüfen Sie Einheiten, Außendurchmesser, Wand, Auskleidung, Rohrwerkstoff, Flüssigkeit, Wandlertyp, Anordnung, Abstandsbezug und Strömungsrichtung. Stellen Sie sicher, dass die stromaufwärts und stromabwärts liegenden Wandlerkabel mit den richtigen Kanälen verbunden sind. Tauschen Sie Kabel nicht nur, um ein positives Vorzeichen zu erhalten; korrigieren und dokumentieren Sie die physische oder konfigurierte Richtung.
Bewerten Sie alle verfügbaren Diagnosen: Empfangssignal, Signalqualität oder Korrelation, Laufzeiten, Laufzeitverhältnis, Verstärkung und Fehlercodes. Bezeichnungen und zulässige Bereiche unterscheiden sich je nach Modell, daher gelten die Kriterien der Geräteanleitung. Ein hoher Signalwert allein belegt keine korrekte Installation. Achten Sie auf zeitliche Stabilität und Übereinstimmung mit dem eingegebenen Schallweg und speichern Sie die Diagnoseseite bei normalem Betrieb.
7. Den Messwert unter kontrollierten Prozesszuständen nachweisen
Nullpunktprüfung
Führen Sie einen statischen Nullabgleich nur durch, wenn das Verfahren echten Stillstand herstellen kann. Ein geschlossenes Ventil garantiert keinen Nulldurchfluss, solange Bypässe, thermische Konvektion, Leckagen oder Umlauf bestehen. Lässt sich der Ruhezustand nicht nachweisen, erzwingen Sie keine Nullanzeige, sondern dokumentieren Sie die Bedingung und verwenden die zugelassene Alternative. Ein Nullabgleich darf keinen montagebedingten, durchflussabhängigen Versatz verdecken.
Richtung und Reaktion
Starten oder verändern Sie die Strömung unter autorisierter Prozessführung. Prüfen Sie, ob das Vorzeichen der bekannten Richtung entspricht und der Wert plausibel reagiert. Beobachten Sie die Diagnose bei niedrigem, normalem und, soweit verfügbar, höherem Durchfluss. Ein Signalausfall nur in einem Betriebszustand kann auf Blasen, Profiländerungen, Schwingung oder einen grenzwertigen Schallweg hinweisen.
Unabhängiger Vergleich
Vergleichen Sie je nach Projektziel mit einer rückführbaren Referenz, einem kalibrierten Prozesszähler, einem Volumen-Zeit-Versuch, einer Wägung oder einer dokumentierten Massen- beziehungsweise Energiebilanz. Berücksichtigen Sie Synchronisation, Dichteumrechnung, Akkumulation, Ventilbewegungen und Speicherwirkung des Prozesses. Übereinstimmung an einem Punkt validiert nicht den gesamten Bereich. Erfassen Sie Identität und Status der Referenz, Zeitfenster, Prozesszustand, Rohwerte, Berechnung und Annahmekriterium.
8. Ausgänge und Zählwerk getrennt in Betrieb nehmen
Eine richtige Vor-Ort-Anzeige kann im Leitsystem dennoch einen falschen Wert erzeugen. Speisen oder beobachten Sie mindestens zwei geeignete Betriebspunkte und prüfen Sie Analognullpunkt und -spanne, Impulswertigkeit und Polarität, RS485-Adresse und -format, Einheiten, Dezimalstelle, Vorzeichenkonvention, Zählwerksverhalten, Zustand bei Signalverlust sowie Alarmzuordnung. Vergewissern Sie sich, dass das Empfangssystem keine zweite Skalierung oder Dichteumrechnung anwendet.
Bei Energieberechnungen müssen Durchfluss und Temperatur zeitlich zusammenpassen und Vor- und Rücklauffühler richtig zugeordnet sein. Der Leitfaden zu Funktionsprinzip und Auswahl von Ultraschall-Wärmezählern erläutert, warum Durchfluss- und Temperaturkanäle gemeinsam als ein Messsystem zu behandeln sind.
Inbetriebnahmeprotokoll
- Anlage und Messzweck, Datum, ausführende Person sowie Identifikation von Messgerät und Wandlern.
- Außendurchmesser, Wand, Auskleidung, Werkstoffe, Zustand, Flüssigkeit, Temperatur und Prozesszustand.
- Rohrführung stromaufwärts und stromabwärts, Wandleranordnung, Abstand, Orientierung, Oberflächenvorbereitung und Koppelmittel.
- Alle Konfigurationswerte, gegebenenfalls Firmware oder Einstelldatei, sowie Ausgangsskalierung.
- Diagnosewerte und Fotos nach dem endgültigen Festziehen.
- Nullnachweis, Richtungsprüfung, Vergleichsdaten, Berechnungen, Abweichungen und Annahmeentscheidung.
- Wartungsanforderungen für Bänder, Kabel, Wetterschutz und gegebenenfalls Koppelmittel.
Wenn Diagnose oder Vergleich scheitern, sichern Sie die ursprünglichen Nachweise und folgen Sie der systematischen Fehlersuche für Clamp-on-Ultraschalldurchflussmesser. Wiederholtes Ändern von Eingaben, bis der Durchfluss „richtig aussieht“, zerstört die für die Ursachenfindung benötigten Informationen.
Häufige Fragen
Wie wird der Wandlerabstand berechnet?
Geben Sie bestätigte Daten zu Rohr, Auskleidung, Flüssigkeit, Wandler und Anordnung in das gewählte Gerät ein und verwenden Sie dessen berechneten Abstand mit dem angegebenen mechanischen Bezug. Eine allgemeine Formel bildet nicht jedes Brechungsmodell, jede Verzögerung und jeden Halterungsbezug ab.
Sollte ich immer zuerst die V-Anordnung versuchen?
Nein. Verwenden Sie die für Rohr, Wandler, Flüssigkeit und Signalbedingungen freigegebene Anordnung. V bietet einseitigen Zugang und einen längeren Weg; Z verkürzt die Durchquerung, verlangt aber eine genaue Ausrichtung auf gegenüberliegenden Seiten.
Kann ich bei stillstehender Pumpe nullen?
Nur wenn das freigegebene Verfahren nachweist, dass die Flüssigkeitsgeschwindigkeit tatsächlich null ist. Leckage, Bypass, thermische Konvektion und Umlauf können nach dem Abschalten der Pumpe fortbestehen.
Warum weicht die SPS von der örtlichen Anzeige ab?
Prüfen Sie Einheiten, Ausgangsbereich, Impulswertigkeit, Vorzeichen, Byte- oder Registerformat, Zählwerksbehandlung und jede weitere Skalierung in der SPS. Testen Sie die Signalkette unabhängig von der akustischen Messung.
Referenz und Projektunterstützung
ISO 12242:2012 beschreibt den messtechnischen Rahmen für Ultraschall-Laufzeitdifferenzmesser bei Flüssigkeiten in geschlossenen Leitungen. Maßgeblich sind die im Projekt festgelegte Ausgabe und Anforderungen. Wenn die Gerätewahl noch offen ist, hilft der Vergleich handgehaltener, tragbarer und fest installierter Clamp-on-Durchflussmesser.
Für eine Installationsprüfung durch Deep Minds Ultrasonic senden Sie Messgerät- und Wandlermodell, Rohr- und Auskleidungsmaße, Flüssigkeit und Temperatur, Rohrskizze, Standortfotos, eingestellten Abstand, Diagnoseanzeigen, benötigte Ausgänge und Abnahmeverfahren. Mit diesen Angaben lassen sich Schallweg und Signalkette prüfen, ohne allein aus dem angezeigten Durchfluss zu raten.
