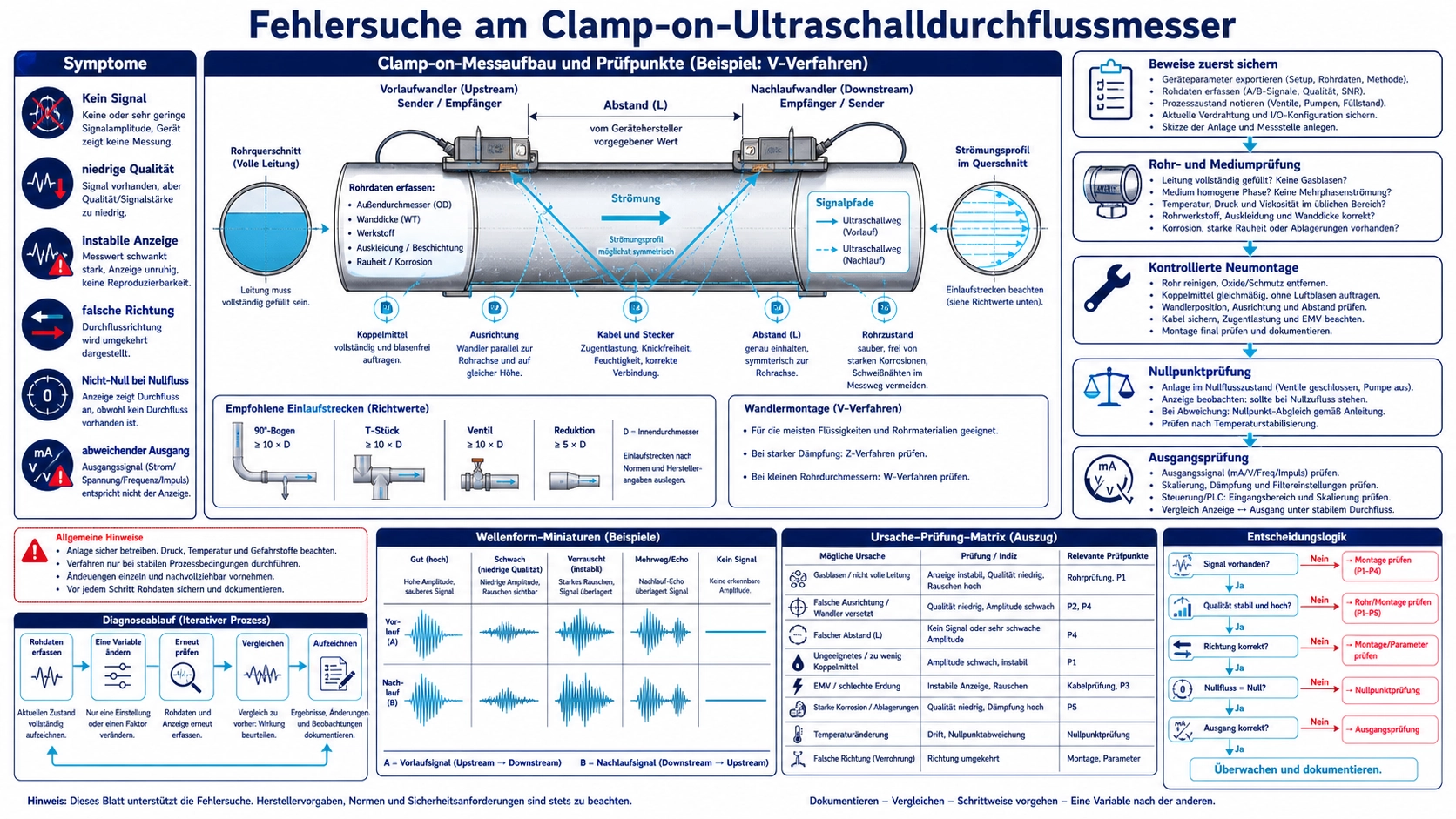

Vor Änderungen zuerst die Nachweise sichern
Eine Störung an einem Clamp-on-Ultraschalldurchflussmesser kann von Messumformer, Wandlern, Kabeln, eingegebenen Rohrdaten, Kopplung, Montagegeometrie, Rohrzustand, Flüssigkeit, Strömungsprofil, Versorgung oder Ausgangszuordnung ausgehen. Mehrere Ursachen zeigen dasselbe Symptom. Werden die Sensoren versetzt und gleichzeitig fünf Einstellungen geändert, erscheint vielleicht wieder ein Wert; die Information darüber, welche Ursache entscheidend war, geht jedoch verloren.
Speichern Sie zunächst die Konfiguration und protokollieren Sie Durchfluss, Vorzeichen, Zählwerk, Empfangssignal, Qualitäts- oder Korrelationswert, Laufzeiten in beiden Richtungen, Laufzeitverhältnis, Verstärkung, Schallgeschwindigkeit, Fehlercode, Prozesszustand und Uhrzeit. Hersteller verwenden „Q“, Signalqualität, Korrelation und Konfidenz unterschiedlich. Übernehmen Sie keinen Grenzwert eines anderen Modells, sondern wenden Sie die Erklärung der installierten Geräteausführung an.
Ein aussagekräftiges Fehlerprotokoll anlegen
- Gerät, Firmware, Wandlertyp, Kabelidentität, Stromquelle und Ausgangskonfiguration.
- Außendurchmesser, Wand, Auskleidung, Werkstoff, Oberflächenzustand und eingegebene Werte.
- Flüssigkeit, Temperatur, Druck, Feststoffe oder Gas, Füllzustand und bekannte Prozessänderungen.
- Anordnung, berechneter und gemessener Abstand, axiale Ausrichtung, Orientierung, Koppelmittel und Montagedatum.
- Störungen stromaufwärts und stromabwärts mit Entfernungen und Fotos.
- Diagnoseanzeigen während des Fehlers und, falls vorhanden, aus einem nachweislich guten Betrieb.
Zeichnen Sie ein sporadisches Symptom als Trend auf. Notieren Sie Zusammenhänge mit Durchfluss, Pumpenbetrieb, Temperatur, Ventilstellung, Regen, Schwingung, Produktionsrezept oder Uhrzeit. Korrelation ist noch kein Ursachenbeweis, bestimmt aber, welcher kontrollierte Test zuerst sinnvoll ist.
Vom Symptom zum kontrollierten Test
| Beobachtung | Zuerst zu prüfender Nachweis | Kontrollierter Test | Nicht vorschnell annehmen |
|---|---|---|---|
| Kein Empfangssignal | Kabel/Kanal, Wandlerwahl, Rohrdaten, Verstärkung und Fehlermeldung | Elektrische Kontinuität und zugelassene Neumontage an einer geprüften Rohrstelle | Dass der Messumformer defekt ist |
| Niedriger Q-Wert oder schlechte Korrelation | Signalform und -stabilität, Abstand, Kopplung und Flüssigkeitszustand | Eine Koppelstelle erneuern oder nur die freigegebene Pfadanordnung ändern | Dass höhere Verstärkung die Messung gültig macht |
| Instabiler Durchfluss | Rohe Laufzeiten, Signal, Prozesszustand und Pumpen-/Ventilereignisse | Diagnosen bei kontrollierten stationären Zuständen vergleichen | Dass lediglich die Dämpfung zu erhöhen ist |
| Stabiler, aber verschobener Wert | Rohrgeometrie, Auskleidung, Einheiten, Abstandsbezug und Referenzverfahren | Unabhängige Maßprüfung und synchronisierter Vergleich | Dass ein stabiler Wert genau ist |
| Wert ungleich null bei Stillstand | Ventil- und Bypasszustand, Rohgeschwindigkeit und Nullpunkteinstellung | Echten Stillstand herstellen oder dessen Unmöglichkeit dokumentieren | Dass „Pumpe aus“ Nulldurchfluss bedeutet |
| SPS weicht von der Anzeige ab | Einheiten, Analogskalierung, Impulswert, Registerformat und Vorzeichen | Ausgangskette bei bekannten Werten getrennt prüfen | Dass die akustische Messung fehlerhaft ist |
Kein Signal: elektrischen und akustischen Weg trennen
Prüfen Sie Versorgung, Steckverbinder, Kabelschäden, Kanalzuordnung und Wandleridentität, bevor die Rohrmontage verändert wird. Führen Sie nur Kontinuitäts- oder Elektrotests durch, die der Hersteller zulässt; ein ungeeignetes Messgerät oder eine falsche Prüfspannung kann ein piezoelektrisches Bauteil beschädigen oder falsch beurteilen. Erkennt die Elektronik die Wandler, empfängt aber keine Schallenergie, kontrollieren Sie Wandlersatz, Rohrdaten, Auskleidung, Flüssigkeit, Anordnung und Abstandsbezug.
Untersuchen Sie die Kontaktfläche. Loser Zunder, eine dicke Mehrschichtbeschichtung, eine Schweißnaht, ein lokaler Wandfehler, Luft im Koppelmittel oder ein unter dem Band kippender Wandler können die Übertragung verhindern. Markieren Sie die ursprüngliche Position vor dem Abnehmen. Reinigen und koppeln Sie jeweils nur einen Wandler neu und vergleichen Sie den Rohdiagnosewert. Stellt eine andere freigegebene Position das Signal wieder her, betrifft die Schlussfolgerung diesen Rohrbereich oder Strömungsort; sie beweist keinen ursprünglichen Elektronikfehler.
Fallen beide Kanäle nach einer Verdrahtungs- oder Konfigurationsänderung aus, kehren Sie zur letzten geprüften Einstellung zurück. Folgt der Fehler bei einem zugelassenen A/B-Test eindeutig einem Wandler oder Kabel, isolieren Sie dieses Teil zur Werkstattprüfung. Tauschen Sie keine nicht freigegebenen Wandlertypen, nur weil der Stecker passt.
Niedriger Qualitätswert: Konfidenz statt nur Amplitude verbessern
Ein Qualitäts- oder Korrelationswert beschreibt meist, wie sicher das Gerät die empfangene Wellenform identifizieren kann; er ist nicht zwingend identisch mit der Signalamplitude. Hohe Verstärkung kann Rauschen vergrößern, ohne eine belastbare Laufzeitschätzung zu ermöglichen. Bewerten Sie Signalstärke, Qualität, Verstärkung, Laufzeitstabilität und Fehlerstatus gemeinsam.
- Bestätigen Sie Außendurchmesser, Wand, Auskleidung, Werkstoff, Flüssigkeit, Wandlertyp und Anordnung.
- Messen Sie den Abstand vom exakten mechanischen Bezug aus der Geräteanleitung.
- Prüfen Sie gemeinsame Achse und vorgeschriebene Richtung; kontrollieren Sie bei Z-Anordnung die Übertragung auf die Gegenseite.
- Reinigen Sie Wandlerflächen und Rohr, erneuern Sie das Koppelmittel und suchen Sie nach trockenen Rändern, Hohlräumen oder ungleichem Druck.
- Beobachten Sie, ob die Qualität Flüssigkeitstemperatur, Belüftung, Feststoffen oder dem Pumpenpunkt folgt.
- Verwenden Sie eine andere Montageart nur, wenn sie freigegeben ist, und verändern Sie beim Vergleich keinen anderen Parameter.
Ein grenzwertiges Signal an einem leeren oder teilgefüllten Rohr wird nicht durch sorgfältigeres Polieren des Aufbaus gültig. Weisen Sie den hydraulischen Zustand nach. Gas sammelt sich häufig oben in horizontalen Rohren, Sediment wirkt eher unten. Wählen Sie eine geräteseitig erlaubte und prozessgerechte Ausrichtung.
Instabiler Wert: Ändert sich die Laufzeit oder der Prozess?
Vergleichen Sie den angezeigten Durchfluss mit rohen Laufzeiten und Signaldiagnosen. Schwankt der Durchfluss bei stabilen Laufzeiten und stabiler Qualität, untersuchen Sie Skalierung, Dämpfung, Zählwerksabtastung oder Empfangssystem. Ändern sich Laufzeiten und Signal gemeinsam, verändern sich Schallweg oder Flüssigkeit. Bleibt die Rohgeschwindigkeit stabil, während das Referenzgerät schwankt, kommen Synchronisation und Prozessspeicherung als Ursache infrage.
Beobachten Sie Pumpendrehzahl, Kavitationsanzeichen, Ventilbewegung, Chargenwechsel, Gas, Temperatur und Schwingung. Mehr Anzeigedämpfung kann einen Trend glätten, obwohl die akustische Übertragung weiter aussetzt. Stellen Sie Filter erst ein, nachdem natürliche Prozessdynamik und erforderliche Reaktionszeit geklärt sind.
Prüfen Sie bei einer Dauerinstallation gelockerte Bänder, gealtertes Koppelmittel, Kondensat im Stecker und eine nachträglich parallel zu einem störenden Umrichter verlegte Leitung. Bei temporären Kampagnen sind versehentliche Wandlerbewegungen sowie Temperaturen außerhalb der bei der Montage angenommenen Koppelmittel- und Wandlerbedingungen zu prüfen.
Stabil, aber falsch: jede Umrechnung nachverfolgen
Ein stabiler Versatz deutet oft auf einen wiederholbaren Einrichtungsfehler hin. Prüfen Sie Außendurchmesser und Wanddicke unabhängig. Wurde Durchmesser oder Umfang, Millimeter oder Zoll eingegeben? Wurde die Auskleidung ausgelassen oder doppelt berücksichtigt? Kontrollieren Sie Auswahl der Flüssigkeitsschallgeschwindigkeit und Temperatur sowie Abstandsbezug und Wandlerrichtung.
Untersuchen Sie anschließend den Vergleich: Melden beide Geräte Betriebs- oder Normvolumen, Masse oder Volumen, Momentanwert oder Mittelwert? Sind die Uhren synchron? Wird Dichte genau einmal angewendet? Liegen ein Speicherbehälter oder eine Abzweigung zwischen den Messstellen? Vergleichen Sie Rohsummen über einen festgelegten Zeitraum, nicht zwei bewegte Anzeigen mit dem Auge.
Wiederholen Sie, soweit zulässig, ein kontrolliertes Abnehmen und Neuinstallieren. Die Streuung unabhängiger Montagen zeigt die Empfindlichkeit gegenüber Position und Oberfläche. Verändern Sie Wanddicke, Schallgeschwindigkeit oder Kalibrierfaktor nicht allein zur erzwungenen Übereinstimmung, sofern kein dokumentiertes und rückführbares Kalibrierverfahren dies erlaubt.
Wert bei Stillstand: vor dem Nullabgleich echten Nulldurchfluss belegen
Eine abgeschaltete Pumpe garantiert keine ruhende Flüssigkeit. Undichte Absperrventile, Bypässe, Schwerkraftströmung, thermische Konvektion, Umlauf und eine andere verbundene Pumpe können Geschwindigkeit aufrechterhalten. Prüfen Sie Rohrführung und Ventilzustand statt nur den Motorstatus. Zeichnen Sie lange genug auf, um einen stabilen von einem zufälligen Wert zu unterscheiden.
Führen Sie den Gerätenullpunkt nur unter den in Anleitung und Projekt geforderten Bedingungen aus. Protokollieren Sie Wert und Diagnose vorher, Nachweis der Absperrung, Maßnahme und Ergebnis danach. Kann echter Stillstand nicht sicher hergestellt werden, erhalten Sie die bestehende Kalibrierung und verwenden eine zugelassene Alternative. Eine große oder häufig wechselnde Korrektur verlangt weitere Untersuchung von Montage und Prozess.
Vor-Ort-Anzeige richtig, Fernwert falsch
Trennen Sie akustisches und elektrisches Teilsystem. Prüfen Sie beim Analogausgang Live-Zero, Spanne, Einheiten, Richtung und Eingangsbereich des Empfängers. Messen Sie die Schleife mit einem zugelassenen Verfahren und vergleichen Sie Strom mit dem vom Messumformer vorgegebenen Wert. Bestätigen Sie bei Impulsen Wertigkeit, Frequenzgrenze, Polarität und Flankenzählung. Kontrollieren Sie bei RS485/Modbus Adresse, Baudrate, Parität, Register, Datentyp, Byte-Reihenfolge, Skalierung und Vorzeichen.
Vergleichen Sie Momentanwerte und Zählwerke getrennt. Eine SPS kann nach Umkonfiguration des Messumformers einen alten Messbereich anwenden oder Liter zweimal in Kubikmeter umrechnen. Prüfen Sie mehrere Punkte, damit sich Nullpunkt- und Spannenfehler unterscheiden lassen.
Wann Austausch oder Reparatur begründet sind
Ersetzen oder reparieren Sie ein Bauteil, wenn der Fehler ihm in einem kontrollierten Test folgt, es eine zugelassene Werkstattprüfung nicht besteht, sichtbare Schäden vorliegen oder der Hersteller einen internen Fehlercode bestätigt. Zeigt ein kompletter Ersatz am gleichen Ort dasselbe Symptom, kehren Sie zu Rohrdaten, Montage, Flüssigkeit, Profil, Versorgung und Kommunikation zurück. Ein neuer Messumformer korrigiert weder ein teilgefülltes Rohr noch eine falsche Auskleidungsdicke.
Prüfen Sie vor einem Konfigurationswechsel erneut den Auswahlleitfaden für Clamp-on-Durchflussmesser. Nutzen Sie für eine kontrollierte Neuinstallation das Installations- und Inbetriebnahmeverfahren. Der fest installierte Clamp-on-Ultraschalldurchflussmesser BBUFM-F ist anhand der gesicherten Fehlernachweise zu bewerten.
Häufige Fragen
Welcher Q-Wert ist gut?
Es gibt keinen herstellerübergreifenden Universalwert. Verwenden Sie Bereich und Bedeutung des konkreten Geräts und betrachten Sie ihn zusammen mit Signalpegel, Verstärkung, Laufzeitstabilität und Fehlerstatus.
Behebt mehr Koppelmittel ein schwaches Signal?
Nur wenn schlechter Kontakt die Ursache ist. Koppelmittel korrigiert keine falschen Rohrdaten, ungeeigneten Wandler, teilgefüllte Leitung, starke Dämpfung, Fehlausrichtung oder Kabelschäden. Tragen Sie das vorgeschriebene Material geschlossen auf vorbereitete Flächen auf.
Warum funktioniert das Gerät bei niedrigem und versagt bei hohem Durchfluss?
Die Betriebsänderung kann Blasen, Kavitation, Schwingung oder ein anderes Profil erzeugen oder die Signalverarbeitung aus einem stabilen Zustand bringen. Zeichnen Sie Rohdiagnose und Prozessgrößen über den Übergang auf.
Kann mehr Dämpfung instabile Werte beseitigen?
Dämpfung kann ein gültiges, unruhiges Prozesssignal an die nötige Reaktionszeit anpassen, darf aber keine intermittierende Schallübertragung verdecken. Finden Sie zuerst die Ursache.
Referenz und Nachweise für den Support
ISO 12242:2012 ist der einschlägige internationale Messrahmen für Ultraschall-Laufzeitdifferenzmesser bei Flüssigkeiten in geschlossenen Leitungen. Wenden Sie die projektspezifische Ausgabe und die Diagnoseanweisungen des Geräteherstellers an.
Für eine technische Prüfung durch Deep Minds Ultrasonic senden Sie gespeicherte Konfiguration, Rohdiagnosen, Rohr- und Auskleidungsdaten, Flüssigkeit und Temperatur, Montagefotos, Prozesstrend, Ausgänge, Referenzvergleich und Ergebnis jedes kontrollierten Tests. Ein chronologisches Fehlerprotokoll ist hilfreicher als ein einzelnes Endbild nach mehreren nicht dokumentierten Änderungen.
