Préserver les indices avant toute modification
Une panne de débitmètre ultrasonore externe peut venir du calculateur, des transducteurs, câbles, données de conduite, couplage, géométrie, paroi, liquide, profil, alimentation ou transmission. Plusieurs causes donnent le même symptôme. Déplacer les capteurs et changer cinq paramètres peut faire réapparaître une valeur tout en supprimant les indices de la cause.
Sauvegarder d’abord la configuration et relever débit, signe, totalisateur, signal reçu, qualité ou corrélation, temps amont et aval, rapport de temps, gain, célérité, code d’erreur, état du procédé et heure. Les notions Q, qualité, corrélation ou confiance diffèrent selon les fabricants. Aucun seuil d’un autre modèle ne doit être transposé.
Constituer le dossier de défaut
- Instrument, logiciel, type de capteur, câbles, alimentation et sorties.
- Diamètre, paroi, revêtement, matériau, surface et valeurs saisies.
- Liquide, température, pression, solides ou gaz, remplissage et changements connus.
- Montage, distance calculée et réelle, axe, orientation, couplant et date.
- Perturbations amont et aval avec cotes et photographies.
- Diagnostics bruts en défaut et, si possible, lors d’un fonctionnement correct.
Pour un défaut intermittent, noter sa relation avec débit, pompe, température, vanne, pluie, vibration, recette ou horaire. Une corrélation ne prouve pas la cause, mais indique le premier essai contrôlé à mener.

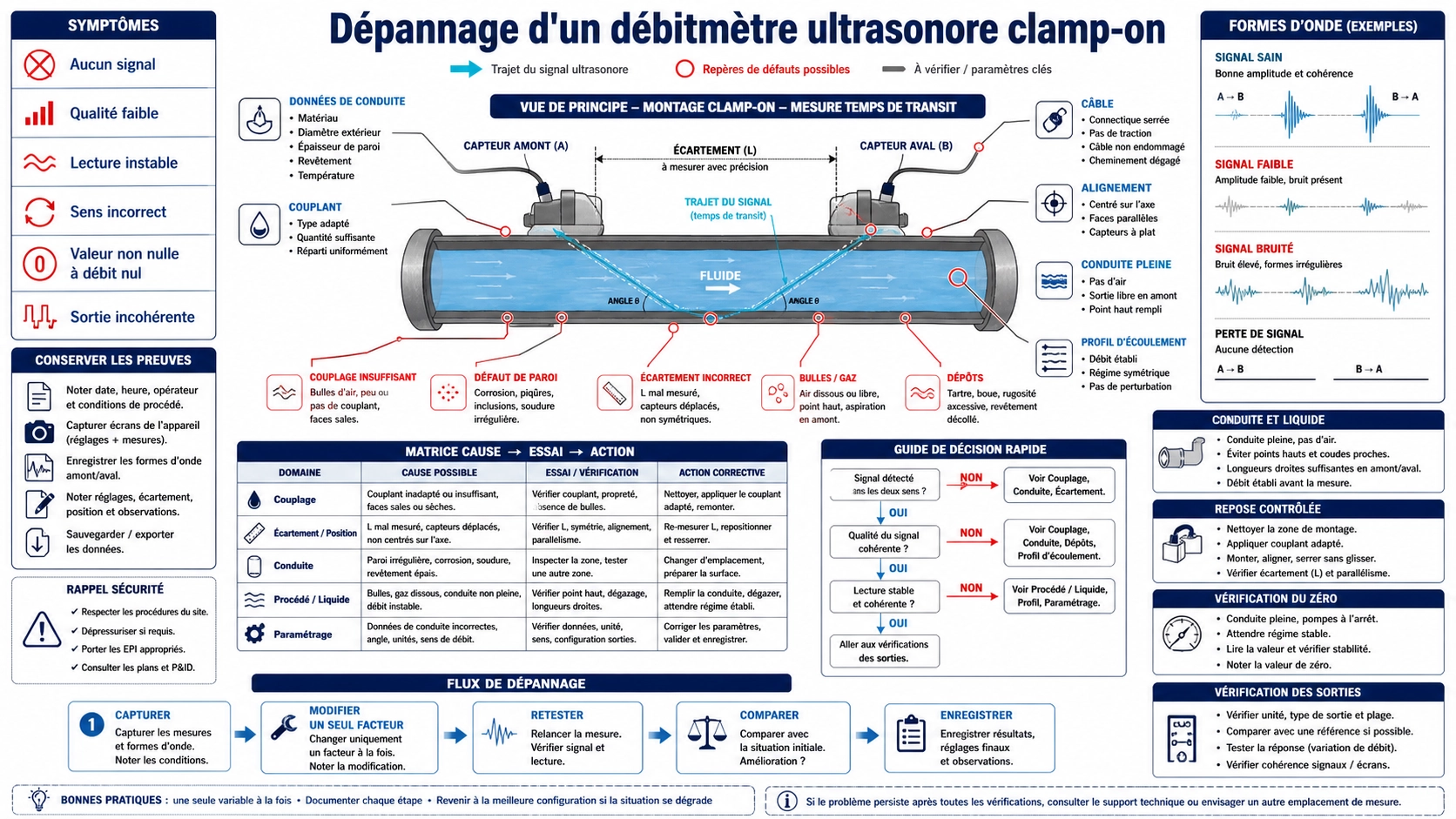

Associer symptôme et essai
| Symptôme | Indices prioritaires | Essai contrôlé | Ne pas conclure |
|---|---|---|---|
| Aucun signal | Câbles, voies, capteurs, données, gain, erreurs | Continuité autorisée puis repose sur une zone saine vérifiée | Que le calculateur est hors service |
| Q faible ou mauvaise corrélation | Stabilité, distance, couplage, état du liquide | Renouveler une interface ou changer uniquement le trajet approuvé | Qu’un gain supérieur valide la mesure |
| Débit instable | Temps bruts, signal, procédé, événements pompe/vanne | Comparer les diagnostics à états stabilisés | Qu’il suffit d’augmenter l’amortissement |
| Valeur stable mais biaisée | Géométrie, revêtement, unités, repère, référence | Contrôle dimensionnel indépendant et comparaison synchronisée | Que stabilité signifie exactitude |
| Valeur non nulle à l’arrêt | Vannes, by-pass, vitesse brute et réglage zéro | Établir un état réellement statique | Que pompe arrêtée signifie débit nul |
| PLC différent de l’affichage | Unités, analogique, impulsions, registres, signe | Tester séparément la chaîne de sortie | Que l’acoustique est en cause |
Absence de signal : séparer électrique et acoustique
Contrôler alimentation, connecteurs, câbles, voies et identité des capteurs avant de toucher au montage. Utiliser seulement les essais électriques autorisés; une tension inadaptée peut endommager ou mal caractériser un élément piézoélectrique. Si l’électronique reconnaît les capteurs sans recevoir d’énergie, vérifier jeu de transducteurs, conduite, revêtement, liquide, montage et repère de distance.
Examiner la zone : calamine libre, peinture épaisse, soudure, défaut local, poche d’air dans le couplant ou capteur basculant peuvent bloquer la transmission. Marquer les positions, puis nettoyer et recoupler un seul capteur à la fois. Si un autre emplacement approuvé rétablit le signal, la conclusion concerne la zone ou le profil, pas nécessairement l’électronique.
Si une permutation A/B autorisée fait suivre la panne à un câble ou capteur, isoler ce composant pour contrôle. Des connecteurs identiques n’autorisent pas l’échange de transducteurs non approuvés.
Qualité faible : rechercher la confiance, pas seulement l’amplitude
L’indicateur de qualité représente souvent la capacité à reconnaître la forme reçue, pas uniquement son amplitude. Un gain élevé peut amplifier le bruit sans fiabiliser le temps. Comparer ensemble signal, qualité, gain, stabilité des temps et erreurs.
- Reconfirmer diamètre, paroi, revêtement, matériau, liquide, capteurs et montage.
- Mesurer l’écartement depuis le repère exact de la notice.
- Vérifier axe et orientation; en Z, contrôler le report sur le côté opposé.
- Nettoyer et renouveler le couplant; rechercher bords secs, vides et pression inégale.
- Observer la qualité avec température, aération, solides et régime de pompe.
- Comparer un autre trajet seulement s’il est approuvé, sans autre changement simultané.
Un signal marginal sur conduite partiellement remplie ne se corrige pas par un meilleur polissage. Prouver l’état hydraulique. Le gaz se rassemble souvent au sommet d’une conduite horizontale, les dépôts au fond.
Débit instable : le temps ou le procédé bouge-t-il ?
Comparer débit affiché, temps bruts et signal. Si le débit varie alors que temps et qualité restent stables, examiner échelles, amortissement, échantillonnage ou système récepteur. Si temps et signal varient ensemble, le trajet ou le liquide change. Si la vitesse brute est stable mais pas la référence, la synchronisation ou le stockage peut expliquer l’écart.
Observer vitesse de pompe, cavitation, vannes, changements de lot, gaz, température et vibrations. Augmenter l’amortissement peut lisser l’écran tout en masquant une réception intermittente. Régler le filtrage après avoir défini la dynamique réelle et le temps de réponse nécessaire.
Sur une installation fixe, inspecter desserrage, vieillissement du couplant, condensation et nouveau voisinage électrique des câbles. En campagne, rechercher un déplacement et une température de paroi différente des conditions initiales.
Valeur stable mais fausse : auditer les conversions
Vérifier indépendamment diamètre et épaisseur. Rechercher confusion diamètre/circonférence, millimètres/pouces, ou revêtement omis ou compté deux fois. Contrôler la célérité du liquide, sa température, le repère de distance et le sens des capteurs.
Auditer aussi la référence : volume réel ou normalisé, masse ou volume, instantané ou moyenne, horloges synchronisées, masse volumique appliquée une seule fois, stockage ou dérivation entre appareils. Calculer sur des totalisations brutes pendant une période définie plutôt que comparer deux affichages mouvants.
Si autorisé, déposer et reposer indépendamment. La dispersion mesure la sensibilité au positionnement. Ne pas ajuster paroi, célérité ou coefficient uniquement pour forcer l’accord hors d’une procédure d’étalonnage tracée.
Non-zéro à l’arrêt : prouver le zéro
Pompe arrêtée ne signifie pas liquide immobile : fuite, by-pass, gravité, convection ou autre pompe peuvent entretenir une vitesse. Examiner le réseau et les vannes. Exécuter le zéro uniquement selon la notice et le projet, en consignant état avant, diagnostics, preuve d’isolement, action et résultat. Une correction importante ou changeante indique un problème à rechercher.
Affichage correct, valeur distante fausse
Pour l’analogique, vérifier zéro vivant, étendue, unités, sens et entrée réceptrice. Pour les impulsions, poids, fréquence, polarité et comptage des fronts. Pour Modbus, adresse, débit, parité, registre, type, ordre des octets, échelle et signe. Comparer séparément instantané et totalisateur sur plusieurs points afin de distinguer décalage et gain.
Quand remplacer un composant
Réparer ou remplacer lorsque le défaut suit le composant dans un essai contrôlé, qu’il échoue à un contrôle approuvé, présente un dommage ou un code interne confirmé. Si un ensemble neuf reproduit le défaut au même site, reprendre données, montage, liquide, profil, alimentation et communication. Un transmetteur neuf ne rend pas pleine une conduite ni ne corrige un revêtement faux.
Avant de changer de configuration, revoir le guide de choix d’un débitmètre externe. Pour une repose contrôlée, suivre le guide d’installation et de mise en service. Le débitmètre ultrasonore fixe externe pour liquides BBUFM-F doit être évalué avec les indices récupérés.
FAQ
Quelle valeur Q est correcte ?
Il n’existe pas de valeur universelle. Appliquer la définition de l’instrument et l’analyser avec signal, gain, stabilité des temps et erreurs.
Plus de couplant corrige-t-il un signal faible ?
Uniquement si le contact est en cause. Il ne corrige ni données fausses, ni capteur impropre, ni conduite non pleine, ni atténuation, désalignement ou câble endommagé.
Pourquoi le signal disparaît-il à fort débit ?
Le changement peut introduire bulles, cavitation, vibrations ou nouveau profil. Enregistrer diagnostics et variables de procédé pendant la transition.
Peut-on augmenter l’amortissement ?
Il adapte un signal valide au temps de réponse, mais ne doit pas masquer une réception intermittente. Identifier d’abord la cause.
Référence et dossier d’assistance
L’ISO 12242:2012 fournit le cadre international des débitmètres ultrasonores à temps de transit pour liquides. Appliquer l’édition du projet et les diagnostics du fabricant.
Pour une revue par Deep Minds Ultrasonic, transmettez configuration sauvegardée, écrans bruts, conduite et revêtement, liquide, température, photos, tendance, sorties, comparaison et résultat de chaque essai. Une chronologie vaut mieux qu’une capture finale après plusieurs réglages non consignés.
