产品概述

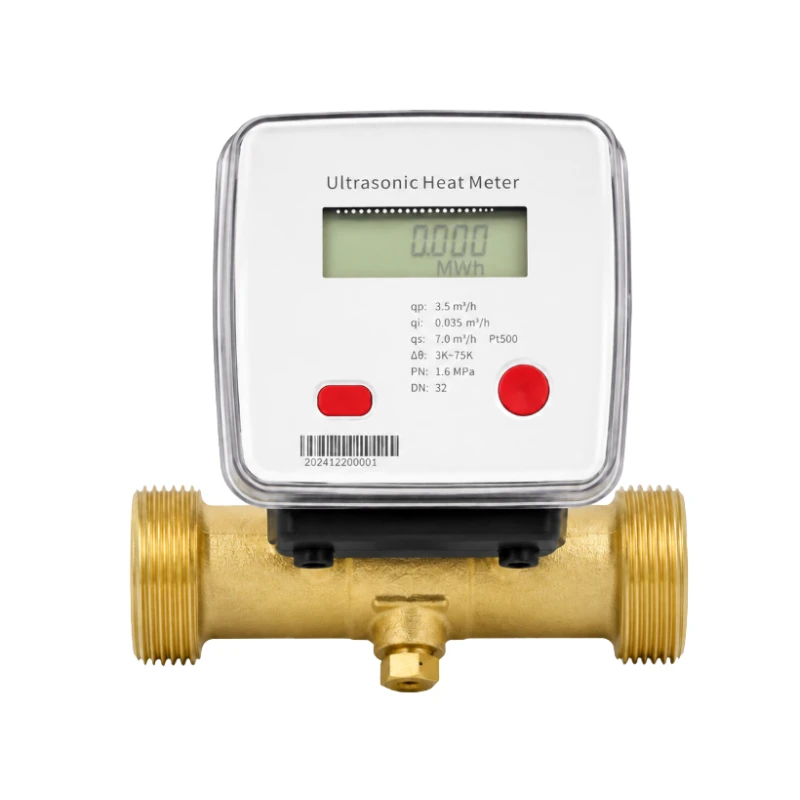

BBUEM-R 采用超声波时差法测量管道流量，并结合供回水温度测量计算供热量或制冷量。产品采用一体式管段结构，无机械活动计量部件，适用于住宅、楼宇、锅炉主管、换热站及区域供热和制冷系统。
产品覆盖 DN15～DN200，支持正向和反向计量、低流量测量、数据存储和远程抄表。通信接口包括 RS485、M-Bus 和红外，可选 NB-IoT 或 LoRaWAN。
产品特点
- 供热量与制冷量计量
- 一体式管段安装
- 双声道超声波测量
- 无机械活动计量部件
- R100 量程比
- 正向和反向计量
- 智能低功耗运行
- 24 个月数据存储
- IP68 防护
- 多种热量单位可选
流量参数
| 公称口径 | 常用流量 Q3 | 最大流量 Qs | 最小流量 Qi |
|---|---|---|---|
| DN15 | 1.5 m³/h | 3.0 m³/h | 0.015 m³/h |
| DN20 | 2.5 m³/h | 5.0 m³/h | 0.025 m³/h |
| DN25 | 3.5 m³/h | 7.0 m³/h | 0.035 m³/h |
| DN32 | 6.0 m³/h | 12 m³/h | 0.06 m³/h |
| DN40 | 10 m³/h | 20 m³/h | 0.10 m³/h |
| DN50 | 15 m³/h | 30 m³/h | 0.15 m³/h |
| DN80 | 40 m³/h | 80 m³/h | 0.40 m³/h |
| DN100 | 60 m³/h | 120 m³/h | 0.60 m³/h |
| DN150 | 150 m³/h | 300 m³/h | 1.50 m³/h |
| DN200 | 250 m³/h | 500 m³/h | 2.50 m³/h |
技术参数
| 参数 | 指标 |
|---|---|
| 公称口径 | DN15～DN200 |
| 量程比 | R100 |
| 准确度等级 | 2 级 |
| 温差范围 | 3～75 K |
| 温度范围 | 4～95 ℃ |
| 最大工作压力 | 1.6 MPa |
| 安装结构 | 一体式管段 |
| 通信协议 | CJ/T 188-2018、EN 1434 |
| 数据接口 | RS485、M-Bus、红外 |
| 可选无线通信 | NB-IoT、LoRaWAN |
| 电池 | 3.6 V 锂电池 |
| 电池寿命 | 6 年、11 年或 15 年可选 |
| 防护等级 | IP68 |
| 环境温度 | -15～+70 ℃ |
| 环境湿度 | <100% RH |
| 电磁环境等级 | E1 |
| 数据存储 | 24 个月 |
| 静态电流 | <12 μA |
| 平均工作电流 | <25 μA |
| 显示单位 | kWh、GJ、Gcal 可选 |
典型应用
- 住宅分户供热计量
- 公寓及商业建筑能源结算
- 区域供热和制冷系统
- 锅炉主管和换热站
- 楼宇能源管理及远程抄表
