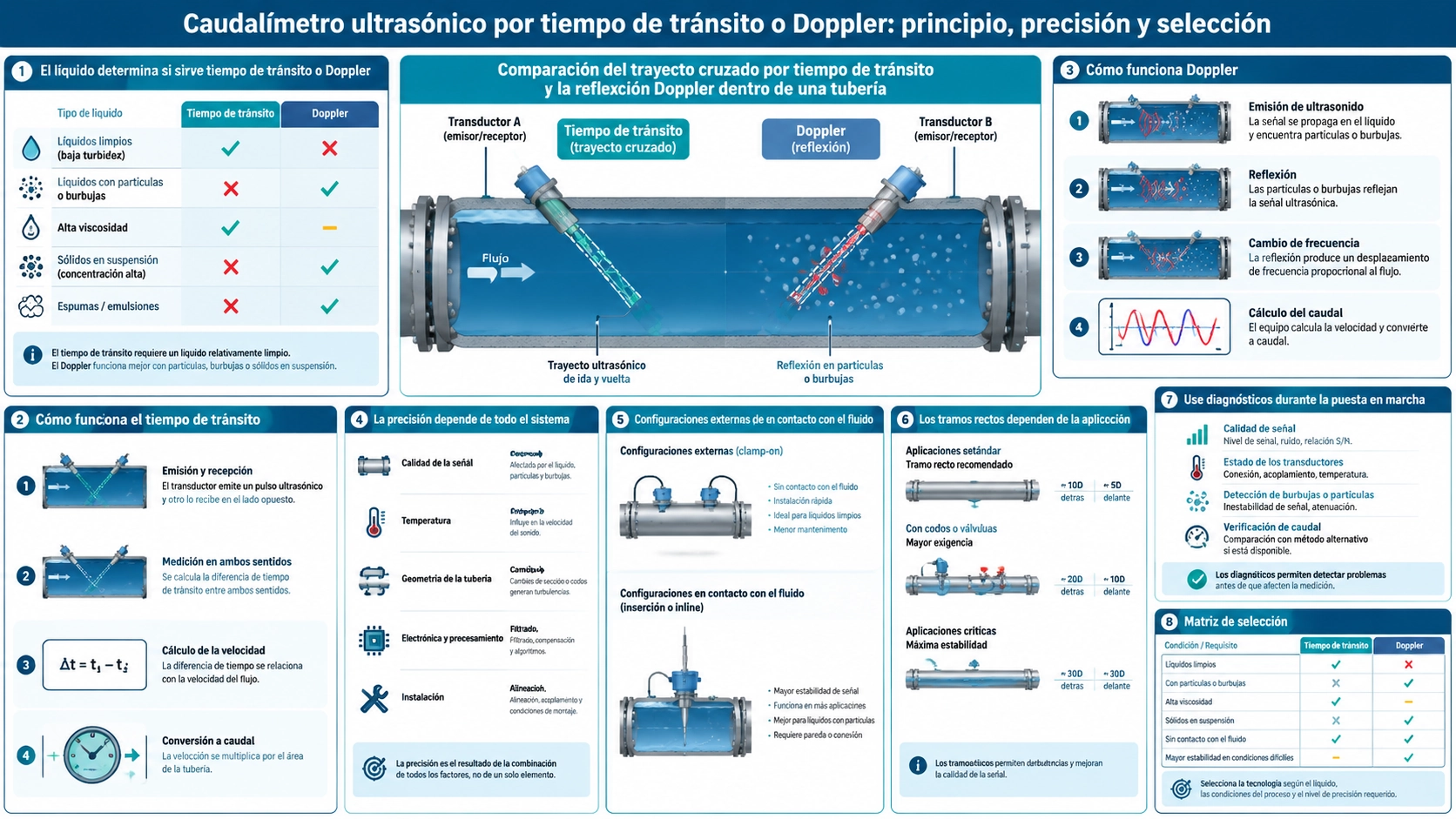

El líquido determina si sirve tiempo de tránsito o Doppler
Ambos usan ultrasonido, pero información distinta. El tiempo de tránsito compara viajes aguas arriba y abajo. Doppler mide el cambio de frecuencia de partículas o burbujas. Un líquido apto para uno puede no servir para el otro.
Describa sólidos, burbujas, viscosidad, temperatura, presión, tubería, revestimiento, diámetro, caudal y condición de tubo lleno en toda la operación.
Cómo funciona el tiempo de tránsito
Dos transductores intercambian pulsos a través de la tubería. El flujo acorta el tiempo a favor y alarga el tiempo en contra. La diferencia produce velocidad axial y después caudal con el área y un modelo de perfil.
Funciona normalmente en líquidos relativamente limpios y homogéneos. Demasiadas burbujas o sólidos dispersan y atenúan la señal.
Cómo funciona Doppler
El medidor recibe energía reflejada por partículas o burbujas móviles. Su movimiento causa un cambio de frecuencia del que se estima velocidad y caudal.
Necesita suficientes reflectores que viajen con el líquido. El agua muy limpia puede no dar señal. Burbujas grandes, sólidos sedimentables o concentración desigual introducen error.
La precisión depende de todo el sistema
La precisión publicada supone tubería, fluido, señal, perfil e instalación definidos. Diámetro, pared, revestimiento, velocidad acústica, separación, ángulo, cero y perturbaciones añaden incertidumbre.
El tiempo de tránsito suele ser más preciso en líquidos limpios. Doppler puede funcionar cuando existen reflectores, si su movimiento representa el flujo medio.
Configuraciones externas y en contacto con el fluido
El montaje externo atraviesa acoplante, pared y revestimiento. Evita penetrar el proceso, pero exige datos y preparación. El BBUFM-DP externo de doble trayecto es una solución por tiempo de tránsito.
Los transductores en contacto con el fluido ofrecen una interfaz acústica más controlada, pero añaden requisitos de presión, sellado, compatibilidad de materiales y mantenimiento. La configuración mecánica debe elegirse junto con el principio de medición.
Los tramos rectos dependen de la aplicación
Codos, válvulas, bombas y reductores deforman el perfil. Los tramos rectos ayudan a representar la media. La longitud depende de perturbación, trayectos y objetivo.
No existe una regla universal. Siga el manual del modelo. Dos trayectos mejoran el muestreo, pero no eliminan una instalación severa.
Use diagnósticos durante la puesta en marcha
En tiempo de tránsito revise fuerza, calidad, velocidad del sonido, relación de tiempos y cero. En Doppler observe eco, espectro y estabilidad. Verifique dimensiones, separación, orientación, acoplante, tubo lleno y sentido.
Compare con referencia o balance cuando sea posible y guarde la línea base.
Matriz de selección
- Líquido limpio: tiempo de tránsito primero.
- Reflectores permanentes: Doppler puede servir.
- Burbujas o sólidos variables: pruebe estabilidad.
- Sin penetración: montaje externo.
- Alta precisión: controle tubería, perfil, calibración y diagnóstico.
- Tubo parcialmente lleno: use tecnología específica.
La norma ISO 12242 aborda los caudalímetros ultrasónicos por tiempo de tránsito para líquidos en conductos cerrados y aporta un marco para especificación y verificación. Tras elegir el principio, compare formatos en la guía de selección de caudalímetros clamp-on, convierta la elección en pasos de campo con la guía de instalación y puesta en marcha y use la guía de diagnóstico si la señal o las lecturas son inestables.
Preguntas frecuentes
¿Puede el tiempo de tránsito medir aguas residuales?
Puede hacerlo si la dispersión y la atenuación se mantienen dentro de la capacidad del instrumento. Es preferible probar la aplicación real.
¿Puede un medidor Doppler medir agua limpia?
Necesita reflectores móviles; el agua muy limpia puede no proporcionar suficientes.
¿Cuál es más preciso?
El tiempo de tránsito suele destacar en líquidos limpios, pero la instalación define la precisión real.
¿El montaje externo evita todos los datos?
No. Requiere diámetro, pared, material, revestimiento, fluido y tubo lleno.
