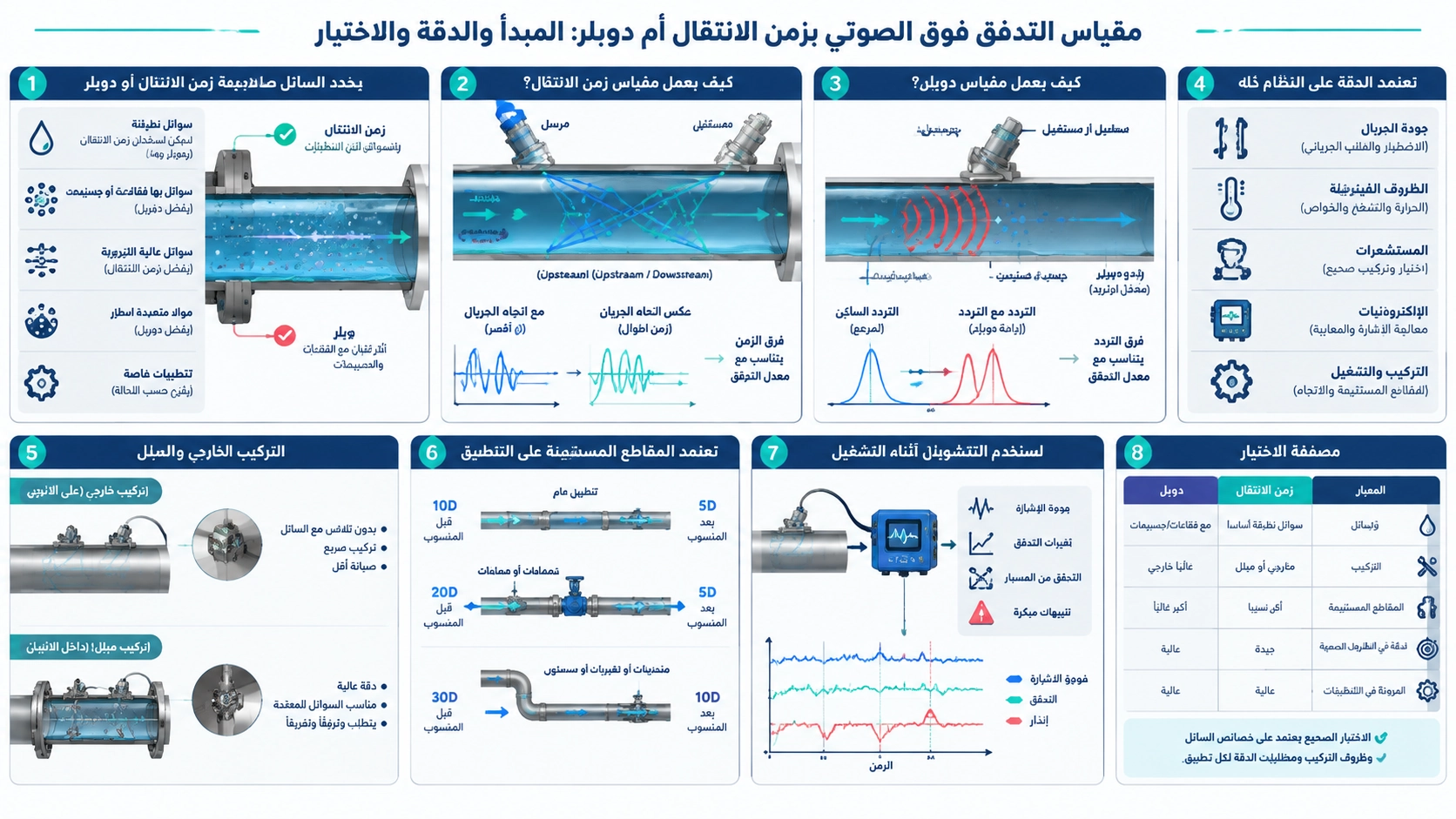

يحدد السائل صلاحية زمن الانتقال أو دوبلر
تستخدم الطريقتان الموجات فوق الصوتية لكنهما تعتمدان على معلومات مختلفة. يقارن زمن الانتقال المسار مع التدفق وعكسه، بينما يقيس دوبلر تغير التردد الناتج عن جسيمات أو فقاعات متحركة. قد يناسب السائل طريقة ولا يناسب الأخرى.
صف المواد الصلبة والفقاعات واللزوجة والحرارة والضغط والأنبوب والبطانة والقطر والمدى وحالة الامتلاء في كل ظروف التشغيل.
كيف يعمل مقياس زمن الانتقال؟
يتبادل محولان نبضات عبر الأنبوب. يقصر التدفق الزمن في اتجاهه ويطيله عكسه. يحول فرق الزمن إلى سرعة محورية ثم تدفق حجمي باستخدام مساحة الأنبوب ونموذج السرعة.
يناسب عادة السوائل النظيفة والمتجانسة نسبيا. تشتت الفقاعات والمواد الصلبة النبضة وتضعفها، ويعتمد التحمل على المسار والتردد والمعالجة.
كيف يعمل مقياس دوبلر؟
يستقبل الجهاز طاقة منعكسة من جسيمات أو فقاعات متحركة. تسبب الحركة تغيرا في التردد، ومنه تقدر السرعة والتدفق.
يحتاج إلى عواكس كافية تتحرك مع السائل. قد لا يوفر الماء شديد النظافة إشارة، كما تسبب الفقاعات الكبيرة أو المواد المترسبة أو التركيز غير المنتظم خطأ.
تعتمد الدقة على النظام كله
تفترض الدقة المنشورة أنبوبا وسائلًا وإشارة وملف سرعة وتركيبا محددا. تضيف أخطاء القطر والسماكة والبطانة وسرعة الصوت والمسافة والزاوية والصفر والاضطراب عدم يقين.
يقدم زمن الانتقال غالبا دقة أفضل في السوائل النظيفة. وقد يعمل دوبلر عند وجود عواكس إذا مثلت حركتها متوسط التدفق.
التركيب الخارجي والمبلل
يمر صوت التركيب الخارجي عبر مادة الاقتران وجدار الأنبوب والبطانة. يتجنب اختراق العملية لكنه يحتاج بيانات دقيقة وسطحا مجهزا. يمثل BBUFM-DP الخارجي ثنائي المسار حلا بزمن الانتقال.
توفر المحولات المبللة واجهة أكثر تحكما لكنها تضيف حدود الضغط والإحكام وتوافق المواد والصيانة.
تعتمد المقاطع المستقيمة على التطبيق
تشوه الأكواع والصمامات والمضخات والمخفضات ملف السرعة. تساعد المقاطع المستقيمة المسارات على تمثيل المتوسط. يعتمد الطول على مصدر الاضطراب وعدد المسارات والهدف.
لا توجد قاعدة واحدة لكل الحالات. اتبع تعليمات الجهاز. يحسن المساران أخذ العينة ولا يزيلان أثر التركيب السيئ.
استخدم التشخيص أثناء التشغيل
في زمن الانتقال افحص القوة والجودة وسرعة الصوت ونسبة الأزمنة والصفر. في دوبلر افحص الصدى والطيف والثبات. تحقق من الأبعاد والمسافة والاتجاه والاقتران وامتلاء الأنبوب واتجاه التدفق.
قارن بمرجع أو ميزان عملية إن أمكن واحفظ خط الأساس.
مصفوفة الاختيار
- سائل نظيف: ابدأ بزمن الانتقال.
- عواكس معلقة دائمة: قد يناسب دوبلر.
- فقاعات أو مواد متغيرة: اختبر الثبات.
- لا يسمح بالاختراق: تركيب خارجي.
- دقة عالية: اضبط بيانات الأنبوب والملف والمعايرة والتشخيص.
- أنبوب غير ممتلئ: استخدم تقنية مصممة لذلك.
يتناول معيار ISO 12242 مقاييس التدفق فوق الصوتية بزمن الانتقال للسوائل في القنوات المغلقة، ويوفر إطاراً معيارياً للمواصفات والتحقق. وبعد اختيار المبدأ، قارن أشكال الأجهزة في دليل اختيار مقياس التدفق الخارجي التثبيت، وحوّل الاختيار إلى خطوات ميدانية عبر دليل التركيب والتشغيل، واستخدم دليل استكشاف الأعطال عند عدم استقرار الإشارة أو القراءات.
الأسئلة الشائعة
هل يقيس زمن الانتقال مياه الصرف؟
قد يفعل إذا بقي التشتت والتوهين ضمن قدرة الجهاز. اختبار التطبيق أفضل.
هل يقيس دوبلر الماء النظيف؟
يحتاج إلى عواكس متحركة، وقد لا يحتوي الماء شديد النظافة على ما يكفي.
أي تقنية أدق؟
غالبا زمن الانتقال في السوائل النظيفة، لكن التركيب يحدد الدقة الفعلية للطريقتين.
هل يلغي التركيب الخارجي بيانات العملية؟
لا. يلزم القطر والسماكة والمادة والبطانة والسائل وامتلاء الأنبوب.
