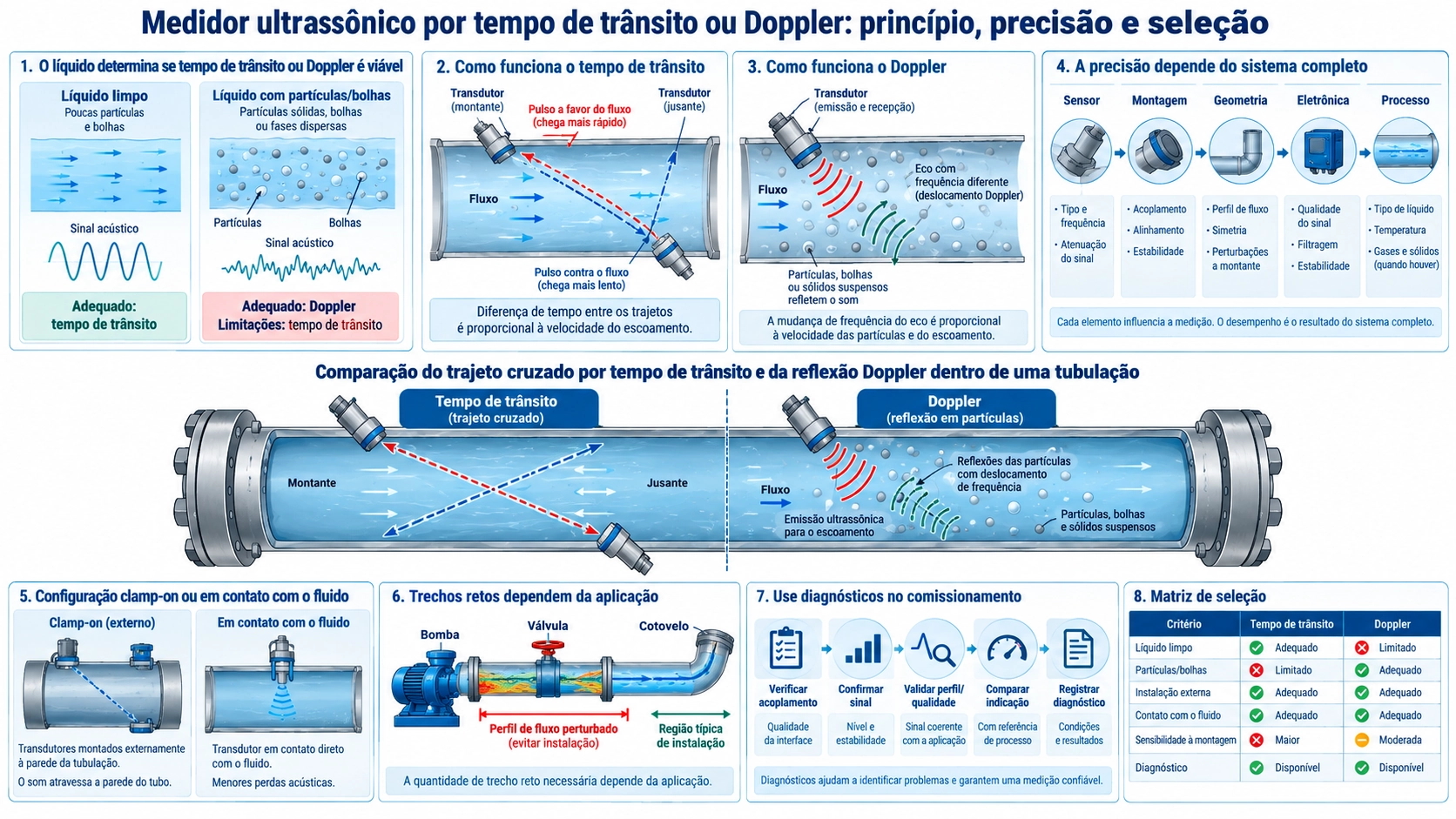

O líquido determina se tempo de trânsito ou Doppler é viável
Os dois usam ultrassom, mas informações diferentes. Tempo de trânsito compara viagens a favor e contra o fluxo. Doppler mede mudança de frequência de partículas ou bolhas móveis. Um líquido adequado a um pode não servir ao outro.
Descreva sólidos, bolhas, viscosidade, temperatura, pressão, tubo, revestimento, diâmetro, faixa e condição de tubo cheio em toda a operação.
Como funciona o tempo de trânsito
Dois transdutores trocam pulsos através do tubo. O fluxo reduz o tempo a favor e aumenta contra. A diferença fornece velocidade axial e depois vazão pela área e modelo de perfil.
Normalmente funciona melhor em líquidos relativamente limpos e homogêneos. Muitas bolhas ou sólidos espalham e atenuam o sinal.
Como funciona o Doppler
O medidor recebe energia refletida por partículas ou bolhas móveis. O movimento muda a frequência, da qual se estimam velocidade e vazão.
São necessários refletores suficientes acompanhando o líquido. Água muito limpa pode não gerar sinal. Bolhas grandes, sólidos sedimentando ou concentração desigual causam erro.
A precisão depende do sistema completo
A precisão publicada pressupõe tubo, fluido, sinal, perfil e instalação definidos. Diâmetro, parede, revestimento, velocidade do som, distância, ângulo, zero e perturbações acrescentam incerteza.
Tempo de trânsito costuma oferecer maior precisão em líquidos limpos. Doppler pode funcionar com refletores, desde que o movimento represente a vazão média.
Configuração clamp-on ou em contato com o fluido
O clamp-on atravessa acoplante, parede e revestimento. Evita penetrar o processo, mas exige dados e preparação. O BBUFM-DP externo de dois trajetos é uma solução por tempo de trânsito.
Transdutores em contato com o fluido oferecem uma interface acústica mais controlada, mas acrescentam requisitos de pressão, vedação, compatibilidade de materiais e manutenção. A configuração mecânica deve ser escolhida junto com o princípio de medição.
Trechos retos dependem da aplicação
Curvas, válvulas, bombas e reduções distorcem o perfil. Trechos retos ajudam os trajetos a representar a média. O comprimento depende da perturbação, trajetos e objetivo.
Uma regra única não é universal. Siga o manual. Dois trajetos melhoram a amostragem, mas não eliminam instalação severa.
Use diagnósticos no comissionamento
Em tempo de trânsito veja força, qualidade, velocidade do som, relação de tempos e zero. Em Doppler veja eco, espectro e estabilidade. Verifique dimensões, distância, orientação, acoplante, tubo cheio e sentido.
Compare com referência ou balanço quando possível e salve a linha de base.
Matriz de seleção
- Líquido limpo: tempo de trânsito primeiro.
- Refletores permanentes: Doppler pode servir.
- Bolhas ou sólidos variáveis: teste estabilidade.
- Sem penetração: clamp-on.
- Alta precisão: controle tubo, perfil, calibração e diagnóstico.
- Tubo parcialmente cheio: use tecnologia específica.
A ISO 12242 trata de medidores ultrassônicos por tempo de trânsito para líquidos em condutos fechados e oferece um contexto normativo para especificação e verificação. Depois de escolher o princípio, compare formatos no guia de seleção de medidores clamp-on, transforme a escolha em etapas de campo com o guia de instalação e comissionamento e use o guia de solução de problemas quando o sinal ou as leituras estiverem instáveis.
Perguntas frequentes
O tempo de trânsito pode medir esgoto?
Pode, se o espalhamento e a atenuação permanecerem dentro da capacidade do instrumento. É preferível testar a aplicação real.
Um medidor Doppler pode medir água limpa?
Ele precisa de refletores móveis; água muito limpa pode não fornecer quantidade suficiente.
Qual é mais preciso?
Tempo de trânsito costuma ser melhor em líquido limpo, mas a instalação determina a precisão real.
Clamp-on elimina a necessidade de dados?
Não. Diâmetro, parede, material, revestimento, fluido e tubo cheio continuam necessários.
