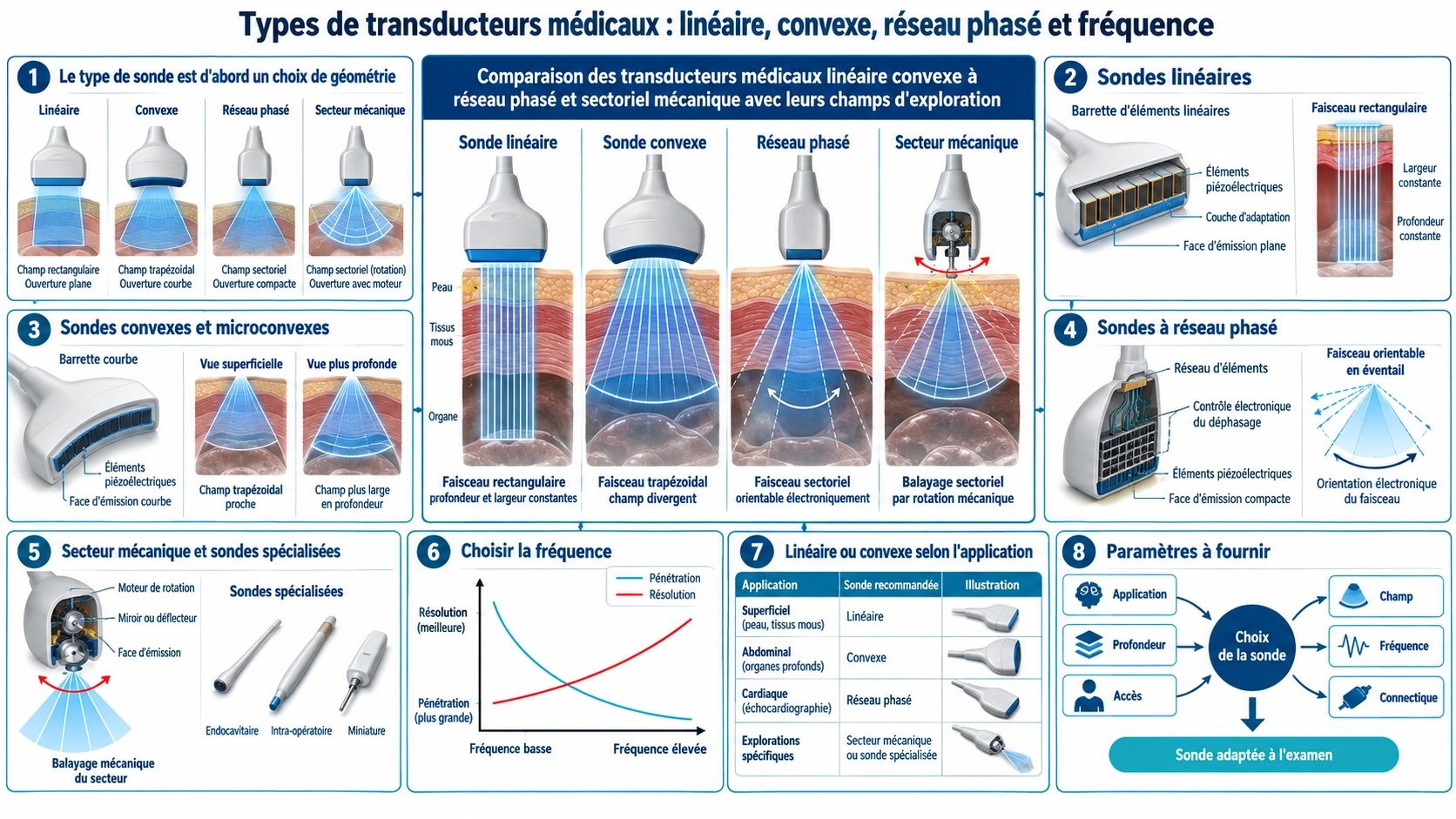

Le type de sonde est d’abord un choix de géométrie
Le transducteur convertit l’excitation électrique en impulsions et les échos en signaux. Le type de sonde détermine la disposition des éléments, le guidage du faisceau et le champ. La fréquence équilibre ensuite pénétration et résolution.
Pour un projet OEM, précisez l’application, la profondeur, la fenêtre acoustique, l’empreinte, les canaux, le connecteur, l’architecture de formation de faisceau, les limites de sortie acoustique, le nettoyage et la voie réglementaire. Le transducteur seul ne définit pas la performance diagnostique.
Sondes linéaires
Une barrette droite produit généralement une image rectangulaire. Sa grande zone de contact et ses lignes parallèles conviennent aux structures superficielles, aux accès vasculaires et au musculosquelettique.
Sa fréquence souvent élevée améliore la résolution mais réduit la pénétration. L’empreinte peut être trop large pour une fenêtre étroite, et le pas doit limiter les lobes de réseau.
Sondes convexes et microconvexes
Une barrette courbe produit un champ qui s’élargit en profondeur, utile en abdomen et obstétrique. La sonde abdominale BBMU-ABD illustre ce niveau de composant OEM.
La microconvexe réduit l’empreinte pour les accès limités, mais sa petite ouverture modifie faisceau et résolution.
Sondes à réseau phasé
Une petite ouverture et des retards électroniques orientent et focalisent un secteur, notamment entre les côtes. L’architecture exige une grande maîtrise des éléments, des temporisations et de la formation de faisceau.
Le nombre d’éléments ne suffit pas : pas, ouverture, bande, couches d’adaptation, matériau amortisseur, diaphonie, câble et électronique comptent.
Secteur mécanique et sondes spécialisées
Une sonde mécanique déplace un ou plusieurs éléments pour balayer le faisceau. Elle réduit les voies mais ajoute moteur, joints, commande et durée de vie. Le BBMU-BS illustre cette intégration.
Les sondes endocavitaires, transœsophagiennes, peropératoires ou cathéter sont aussi dominées par accès, désinfection, matériaux et mécanique du câble.
Choisir la fréquence
Une fréquence élevée améliore généralement la résolution mais augmente l’atténuation. Une fréquence basse pénètre davantage. La bande doit couvrir la profondeur visée avec un rapport signal-bruit acceptable.
Précisez aussi bande fractionnaire, longueur d’impulsion, sensibilité, impédance, uniformité et modes. Harmonique et Doppler peuvent imposer d’autres besoins.
Linéaire ou convexe selon l’application
Choisissez une sonde linéaire pour une cible superficielle et un champ rectangulaire, une sonde convexe pour une couverture profonde large, et un réseau phasé pour un accès étroit avec guidage électronique. La fenêtre acoustique décide.
Paramètres à fournir
- Application, profondeur, champ et empreinte.
- Fréquence, bande, éléments, pas et ouverture.
- Canaux, excitation, impédance et brochage.
- Couches d’adaptation, lentille, matériau amortisseur, câble et boîtier.
- Matériaux de contact, nettoyage et étanchéité.
- Essais acoustiques, électriques, thermiques et de durée de vie.
Évaluez le prototype avec l’étage d’entrée, le dispositif de formation de faisceau, le câble, la charge acoustique et les modes prévus.
La présentation de l’imagerie ultrasonore par la FDA constitue un point de départ réglementaire et de sécurité, notamment pour limiter l’exposition au niveau nécessaire à l’information recherchée. Traduisez l’application en spécification contrôlée avec le guide RFQ des transducteurs sur mesure, établissez les preuves composant avec le guide d’essai et coordonnez l’interface électrique avec le guide d’adaptation électrique.
FAQ
Quelle sonde donne la meilleure résolution ?
Cela dépend de la fréquence, de la profondeur, de l’ouverture, de la focalisation, de la bande et du système.
Différence principale entre linéaire et convexe ?
La linéaire donne un champ rectangulaire proche ; la convexe élargit le champ en profondeur.
Un réseau phasé et une sonde convexe sont-ils identiques ?
Non. La disposition, l’empreinte et la méthode de guidage diffèrent.
Une sonde fonctionne-t-elle sur tout système ?
Non. L’architecture, les canaux, le brochage, le logiciel, la formation de faisceau et la sécurité doivent être compatibles.
