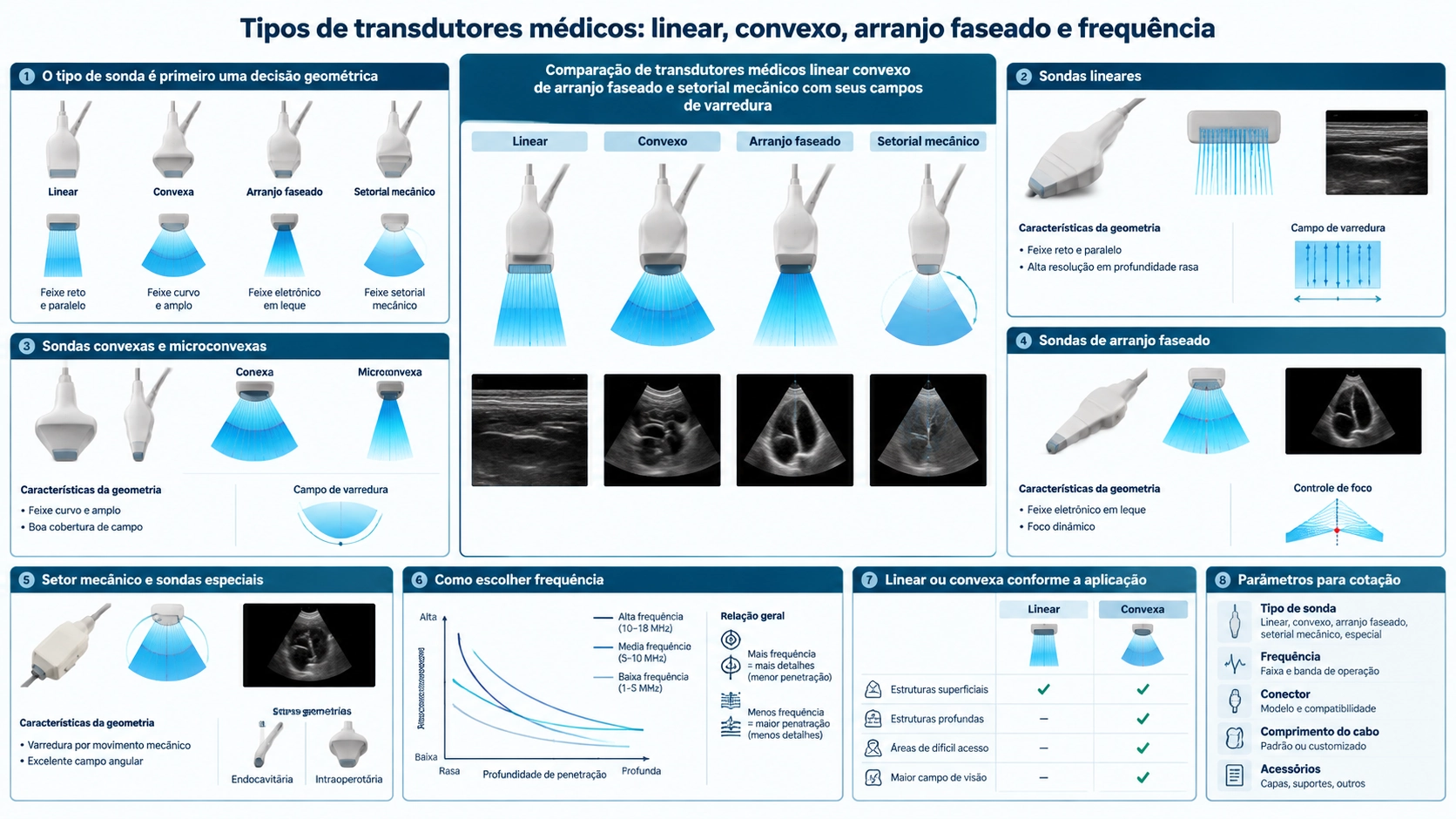

O tipo de sonda é primeiro uma decisão geométrica
O transdutor converte excitação em pulsos e ecos em sinais. O tipo define arranjo dos elementos, direcionamento e campo. A frequência equilibra depois penetração e resolução.
Para um projeto OEM, defina aplicação, profundidade, janela acústica, área de contato, canais, conector, arquitetura de formação de feixe, limites de saída acústica, limpeza e caminho regulatório. O transdutor sozinho não define o desempenho diagnóstico.
Sondas lineares
Uma matriz reta normalmente produz imagem retangular. Seu contato amplo e linhas paralelas atendem estruturas superficiais, acesso vascular e musculoesquelético.
Frequência maior melhora resolução e reduz penetração. A área pode ser grande para janelas estreitas e o passo deve controlar lóbulos.
Sondas convexas e microconvexas
Uma matriz curva produz campo que se alarga com a profundidade, útil em abdome e obstetrícia. A BBMU-ABD abdominal ilustra esse componente OEM.
A microconvexa reduz a área para acesso limitado, mas a abertura menor altera feixe e resolução.
Sondas de arranjo faseado
Uma abertura compacta e atrasos eletrônicos dirigem e focalizam um setor, útil entre as costelas. O sistema exige controle rigoroso dos elementos, das temporizações e da formação de feixe.
A quantidade de elementos não basta: passo, abertura, largura de banda, camadas de casamento, material de amortecimento, diafonia, cabo e eletrônica afetam o pulso e o eco.
Setor mecânico e sondas especiais
Uma sonda mecânica move elementos para varrer o feixe. Reduz canais, mas acrescenta motor, vedações, controle e vida útil. A BBMU-BS é um exemplo.
Sondas endocavitárias, transesofágicas, intraoperatórias e de cateter também são definidas por acesso, desinfecção, materiais e cabo.
Como escolher frequência
Frequência maior melhora resolução mas aumenta atenuação. Frequência menor penetra mais. A banda deve cobrir a profundidade com sinal suficiente.
Especifique também banda, pulso, sensibilidade, impedância, uniformidade e modos. Harmônica e Doppler podem exigir condições diferentes.
Linear ou convexa conforme a aplicação
Escolha uma sonda linear para alvos superficiais e campo retangular, uma convexa para ampla cobertura em profundidade e um arranjo faseado para acesso estreito com direcionamento eletrônico.
Parâmetros para cotação
- Aplicação, profundidade, campo e contato.
- Frequência, banda, elementos, passo e abertura.
- Canais, excitação, impedância e pinagem.
- Camadas de casamento, lente, material de amortecimento, cabo e carcaça.
- Materiais, limpeza e vedação.
- Testes acústicos, elétricos, térmicos e de vida útil.
Avalie o protótipo com o estágio de entrada, o formador de feixe, o cabo, a carga acústica e os modos previstos.
A visão geral da FDA sobre ultrassonografia oferece um ponto de partida regulatório e de segurança, incluindo o princípio de limitar a exposição ao necessário para obter a informação requerida. Converta a aplicação em especificação controlada com o guia de cotação de transdutores personalizados, estabeleça evidências do componente com o guia de ensaio e coordene a interface elétrica com o guia de casamento de circuito.
Perguntas frequentes
Qual sonda dá maior resolução?
Depende de frequência, profundidade, abertura, foco, banda e sistema.
Diferença principal entre linear e convexa?
A linear oferece campo retangular próximo; a convexa amplia o campo em profundidade.
Um arranjo faseado e uma sonda convexa são iguais?
Não. O arranjo, a área de contato e o método de direcionamento são diferentes.
Uma sonda serve em qualquer sistema?
Não. Arquitetura, canais, pinos, software, formação de feixe e segurança devem ser compatíveis.
