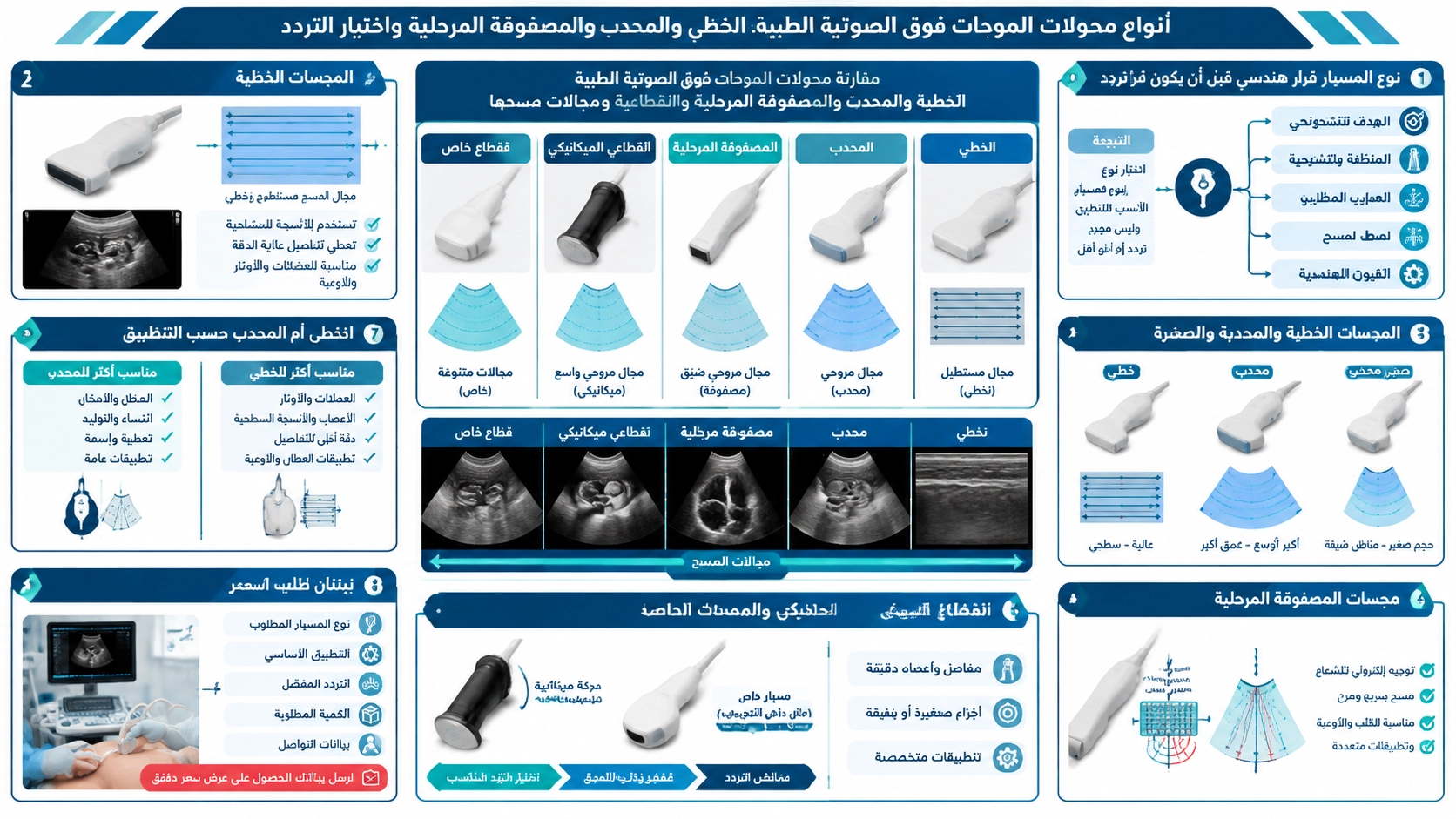

أنواع محولات الموجات فوق الصوتية الطبية: الخطي والمحدب والمصفوفة المرحلية واختيار التردد

نوع المسبار قرار هندسي قبل أن يكون قرار تردد

يحول المحول الإثارة الكهربائية إلى نبضات ويحول الأصداء إلى إشارات. يحدد النوع ترتيب العناصر وتوجيه الحزمة ومجال الرؤية، ثم يوازن التردد بين الاختراق والدقة.

في مشروع OEM حدد التطبيق والعمق والنافذة ومساحة التلامس والقنوات والموصل وتشكيل الحزمة والخرج والتنظيف والمسار التنظيمي. لا يحدد المحول وحده الأداء التشخيصي.

المجسات الخطية

تنتج المصفوفة المستقيمة صورة مستطيلة عادة. يناسب سطحها الواسع وخطوطها المتوازية البنى السطحية والوصول الوعائي والعضلات والعظام.

يحسن التردد الأعلى الدقة ويقلل العمق. قد تكون مساحة التلامس كبيرة للنوافذ الضيقة، ويجب ضبط تباعد العناصر للحد من الفصوص.

المجسات المحدبة والصغيرة المحدبة

تنتج المصفوفة المنحنية مجالا يتسع مع العمق، وتستخدم للبطن والتوليد. يمثل مسبار BBMU-ABD للبطن هذا المستوى من مكونات OEM.

يقلل النوع الصغير مساحة التلامس للوصول المحدود، لكن الفتحة الأصغر تغير الحزمة والدقة.

مجسات المصفوفة المرحلية

تستخدم فتحة صغيرة وتأخيرات إلكترونية لتوجيه قطاع وتركيزه، وهو مفيد بين الأضلاع. يتطلب ذلك ضبط العناصر والتوقيت وتشكيل الحزمة.

عدد العناصر وحده لا يكفي؛ يؤثر التباعد والفتحة والعرض وطبقات المطابقة والدعم والتداخل والكابل والإلكترونيات.

القطاع الميكانيكي والمجسات الخاصة

يحرك المسبار الميكانيكي العناصر لمسح الحزمة. يقلل القنوات لكنه يضيف محركا وأختاما وتحكما وعمر خدمة. يمثل BBMU-BS هذا المسار.

تتأثر مجسات التجاويف والمريء والجراحة والقسطرة أيضا بالوصول والتطهير والمواد وميكانيكا الكابل.

اختيار التردد

يحسن التردد الأعلى الدقة لكنه يزيد التوهين، بينما يصل التردد الأقل إلى عمق أكبر. يجب أن يغطي النطاق العمق بإشارة كافية.

حدد أيضا عرض النطاق وطول النبضة والحساسية والممانعة وتجانس العناصر والأوضاع. قد تفرض التوافقيات ودوبلر متطلبات أخرى.

الخطي أم المحدب حسب التطبيق

اختر الخطي للأهداف السطحية والمجال المستطيل، والمحدب للتغطية الواسعة في العمق، والمصفوفة المرحلية للنافذة الضيقة والتوجيه الإلكتروني.

بيانات طلب السعر

• التطبيق والعمق والمجال ومساحة التلامس.
• التردد والعرض والعناصر والتباعد والفتحة.
• القنوات والإثارة والممانعة وأطراف الموصل.
• طبقات المطابقة والعدسة والدعم والكابل والغلاف.
• مواد التلامس والتنظيف والإحكام.
• اختبارات الصوت والكهرباء والحرارة والعمر.

اختبر النموذج مع الواجهة ومشكل الحزمة والكابل والحمل والأوضاع المقصودة.

توفر نظرة إدارة الغذاء والدواء الأمريكية العامة على التصوير بالموجات فوق الصوتية نقطة انطلاق تنظيمية وسلامية، بما في ذلك مبدأ خفض التعرض إلى الحد اللازم للحصول على المعلومات المطلوبة. حوّل التطبيق إلى مواصفة مضبوطة باستخدام دليل طلب عرض سعر لمحول مخصص، وأنشئ أدلة المكوّن عبر دليل الاختبار، ونسّق الواجهة الكهربائية مع دليل مطابقة الدائرة.

الأسئلة الشائعة

أي مسبار يعطي أعلى دقة؟

يعتمد ذلك على التردد والعمق والفتحة والتركيز والعرض والنظام.

ما الفرق الرئيسي بين الخطي والمحدب؟

يعطي الخطي مجالا مستطيلا قريبا، ويوسع المحدب المجال مع العمق.

هل المصفوفة المرحلية هي المحدبة؟

لا. يختلف ترتيب العناصر ومساحة التلامس وطريقة التوجيه.

هل يعمل المسبار مع أي نظام؟

لا. يجب توافق الهندسة والقنوات والأطراف والبرنامج وتشكيل الحزمة والسلامة.
