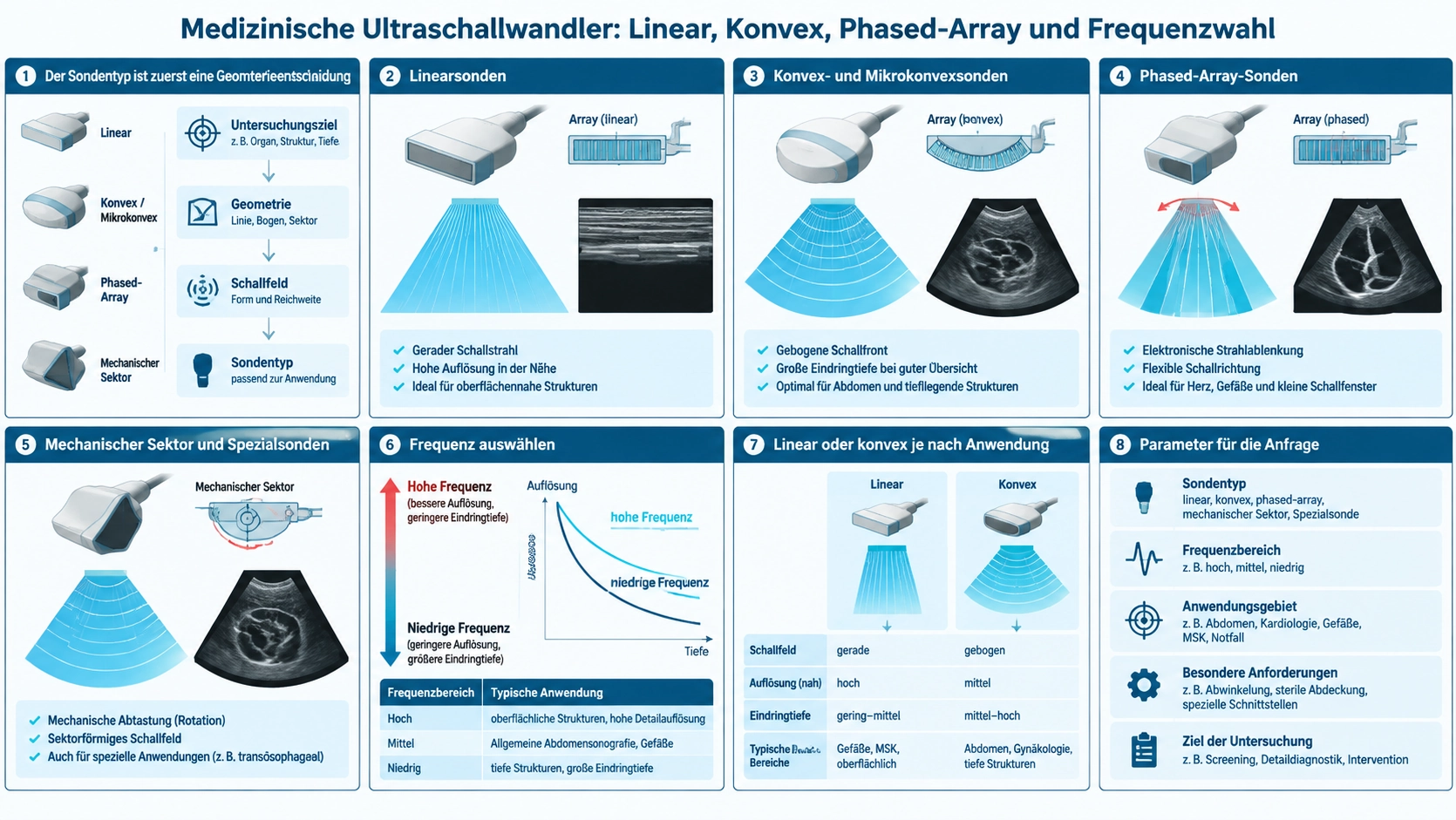

Der Sondentyp ist zuerst eine Geometrieentscheidung
Der Wandler setzt elektrische Anregung in Impulse und Echos in Signale um. Der Typ bestimmt Elementanordnung, Strahllenkung und Sichtfeld. Die Frequenz wägt anschließend Eindringtiefe gegen Auflösung ab.
Für OEMs sind Anwendung, Tiefe, Schallfenster, Auflagefläche, Kanäle, Stecker, Architektur der Strahlformung, Schallausgang, Reinigung und Zulassung festzulegen. Der Wandler allein definiert keine Diagnoseleistung.
Linearsonden
Eine gerade Elementreihe erzeugt meist ein rechteckiges Bild. Große Nahfeldauflage und parallele Linien eignen sich für oberflächliche Strukturen, Gefäßzugang und muskuloskelettale Anwendungen.
Höhere Frequenz verbessert die Auflösung, reduziert aber die Tiefe. Die Auflage kann für enge Fenster zu groß sein; der Pitch muss Gitterkeulen begrenzen.
Konvex- und Mikrokonvexsonden
Eine gekrümmte Reihe erzeugt ein mit der Tiefe breiteres Feld, verbreitet für Abdomen und Geburtshilfe. Die BBMU-ABD-Abdomensonde zeigt diese OEM-Komponentenebene.
Mikrokonvex reduziert die Auflage für begrenzten Zugang, verändert durch die kleinere Apertur aber Strahl und Auflösung.
Phased-Array-Sonden
Eine kompakte Apertur und elektronische Verzögerungen lenken und fokussieren einen Sektor, etwa zwischen den Rippen. Elementverhalten, Zeitsteuerung und Strahlformung müssen eng kontrolliert werden.
Die Elementzahl reicht nicht: Elementabstand, Apertur, Bandbreite, Anpassschichten, Dämpfungskörper, Übersprechen, Kabel und Elektronik wirken auf Impuls und Echo.
Mechanischer Sektor und Spezialsonden
Eine mechanische Sonde bewegt Elemente zum Schwenken. Sie reduziert Kanäle, ergänzt aber Motor, Dichtungen, Steuerung und Lebensdauerfragen. Der BBMU-BS ist ein Beispiel.
Endokavitäts-, transösophageale, intraoperative und Kathetersonden werden zusätzlich durch Zugang, Desinfektion, Materialien und Kabelmechanik bestimmt.
Frequenz auswählen
Höhere Frequenz verbessert Auflösung, erhöht aber Dämpfung. Niedrigere Frequenz dringt tiefer. Das Band muss die Zieltiefe mit ausreichendem Signal abdecken.
Spezifizieren Sie auch Bandbreite, Impulslänge, Empfindlichkeit, Impedanz, Elementgleichmäßigkeit und Betriebsarten. Harmonische Bildgebung, Doppler- und Pulsmodi können andere Bandbreiten- und Temperaturanforderungen stellen.
Linear oder konvex je nach Anwendung
Linearsonden eignen sich für oberflächliche Ziele und ein rechteckiges Nahfeld, Konvexsonden für eine breite Abdeckung in der Tiefe und Phased-Array-Sonden für enge Zugänge mit elektronischer Lenkung.
Parameter für die Anfrage
- Anwendung, Tiefe, Sichtfeld und Auflage.
- Frequenz, Bandbreite, Elemente, Elementabstand und Apertur.
- Kanäle, Anregung, Impedanz und Pinbelegung.
- Anpassschichten, Linse, Dämpfungskörper, Kabel und Gehäuse.
- Kontaktmaterialien, Reinigung und Dichtheit.
- Akustische, elektrische, thermische und Lebensdauertests.
Bewerten Sie Prototypen mit vorgesehener Eingangsstufe, Strahlformer, Kabel, akustischer Last und Betriebsarten.
Die FDA-Übersicht zur Ultraschallbildgebung bietet einen regulatorischen und sicherheitstechnischen Ausgangspunkt, einschließlich des Prinzips, die Exposition auf das für die benötigte Information erforderliche Maß zu begrenzen. Überführen Sie die Anwendung mit dem RFQ-Leitfaden für kundenspezifische Wandler in eine kontrollierte Spezifikation, schaffen Sie mit dem Prüfleitfaden Komponentennachweise und stimmen Sie die elektrische Schnittstelle mit dem Leitfaden zur Schaltungsanpassung ab.
FAQ
Welche Sonde bietet die höchste Auflösung?
Das hängt von Frequenz, Tiefe, Apertur, Fokus, Bandbreite und System ab.
Hauptunterschied linear und konvex?
Linear liefert ein rechteckiges Nahfeld, konvex ein mit Tiefe breiteres Feld.
Sind Phased-Array- und Konvexsonden gleich?
Nein. Anordnung, Auflage und Lenkung unterscheiden sich.
Passt eine Sonde an jedes System?
Nein. Architektur, Kanäle, Pinbelegung, Software, Strahlformung und Sicherheit müssen kompatibel sein.
