Produktübersicht

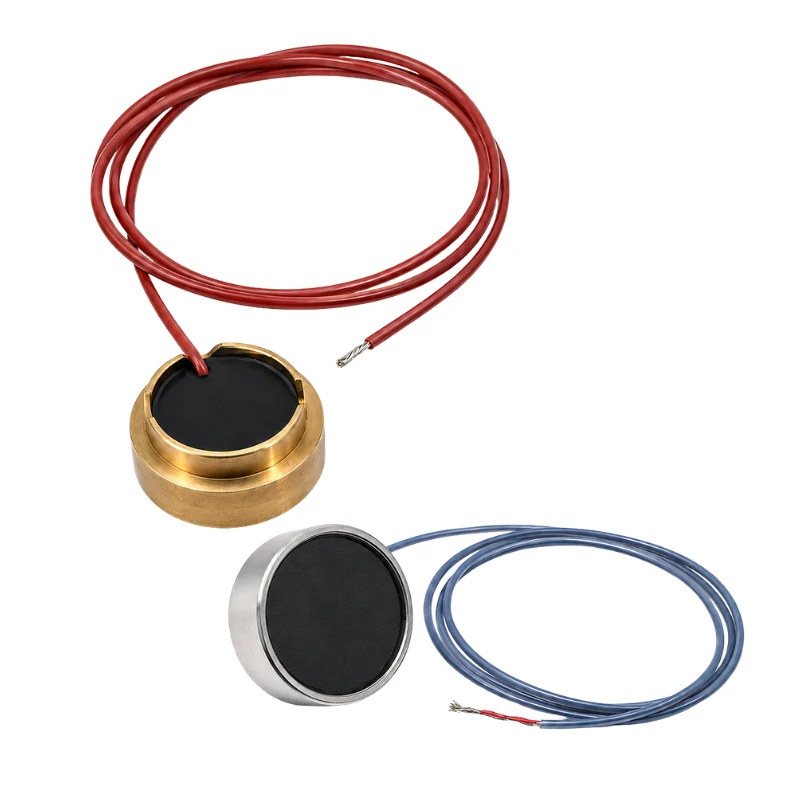

BBMU-BS ist ein hochfrequenter, breitbandiger, fokussierter Single-Element-Ultraschallwandler für mechanische Sektor-Scan-B-Mode-Sonden. Er kann auch eigenständig für andere Ultraschallanwendungen verwendet werden.
Modelle mit 3,5 MHz, 5 MHz und 10 MHz sind verfügbar, mit Anpassung von akustischem Design, Einbauraum und Schnittstelle.
Anwendungen
- Mechanische Sektor-Scan-B-Mode-Sonden
- Abdominelle B-Mode-Ultraschallsonden (3,5 MHz und 5 MHz)
- Ophthalmische B-Mode-Ultraschallsonden (10 MHz)
- Medizinische Ultraschall-Bildgebungssysteme
- Kundenspezifische Single-Element-Ultraschallsonden
Technische Spezifikationen
| Parameter | 3.5M | 5M | 10M |
|---|---|---|---|
| Betriebsfrequenz | 3,5 MHz ±10 % | 5 MHz ±10 % | 10 MHz ±10 % |
| Relative Bandbreite | >60 % | >60 % | >70 % |
| Relative Empfindlichkeit | >-16 dB | >-20 dB | >-32 dB |
| Echopulsbreite | <1,1 μs | <0,7 μs | <0,35 μs |
| Brennweite | 70 mm | 40 mm | 25 mm |
| Fokusdurchmesser | Φ 2,2 mm | Φ 1,5 mm | Φ 1,2 mm |
| Hauptanwendung | Abdominelle B-Mode-Ultraschallsonde | Abdominelle B-Mode-Ultraschallsonde | Ophthalmische B-Mode-Ultraschallsonde |
| Wandlertyp | Single-Element | Single-Element | Single-Element |
Anpassungsoptionen
- Betriebsfrequenz
- Gehäuseabmessungen
- Befestigungsstruktur
- Kabel und Stecker
