Présentation du produit

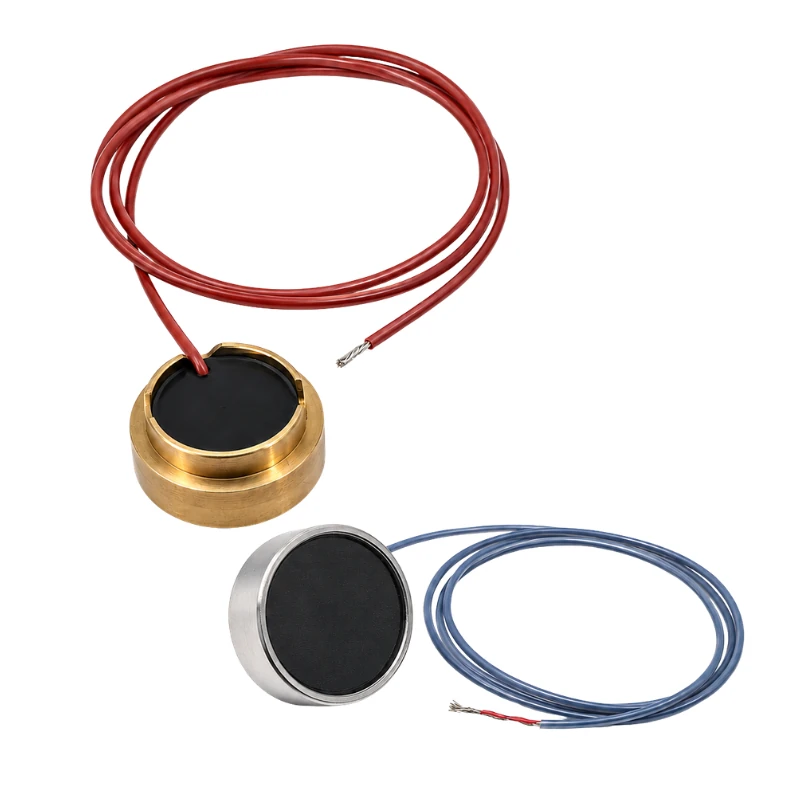

Le BBMU-BS est un transducteur ultrasonore monoélément haute fréquence, large bande et focalisé, destiné aux sondes d’échographie en mode B à balayage sectoriel mécanique. Il peut également être utilisé seul pour d’autres applications ultrasonores.
Des modèles de 3,5 MHz, 5 MHz et 10 MHz sont disponibles, avec adaptation de la conception acoustique, de l’encombrement et de l’interface.
Applications
- Sondes mode B à balayage sectoriel mécanique
- Sondes d’échographie abdominale en mode B (3,5 MHz et 5 MHz)
- Sondes d’échographie ophtalmique en mode B (10 MHz)
- Systèmes d’imagerie ultrasonore médicale
- Sondes ultrasonores monoélément personnalisées
Spécifications techniques
| Paramètre | 3.5M | 5M | 10M |
|---|---|---|---|
| Fréquence de fonctionnement | 3,5 MHz ±10 % | 5 MHz ±10 % | 10 MHz ±10 % |
| Bande passante relative | >60 % | >60 % | >70 % |
| Sensibilité relative | >-16 dB | >-20 dB | >-32 dB |
| Largeur d’impulsion d’écho | <1,1 μs | <0,7 μs | <0,35 μs |
| Distance focale | 70 mm | 40 mm | 25 mm |
| Diamètre du point focal | Φ 2,2 mm | Φ 1,5 mm | Φ 1,2 mm |
| Application principale | Sonde d’échographie abdominale en mode B | Sonde d’échographie abdominale en mode B | Sonde d’échographie ophtalmique en mode B |
| Mode de fonctionnement | Impulsion unique | Impulsion unique | Impulsion unique |
| Type de transducteur | Monoélément | Monoélément | Monoélément |
Options de personnalisation
- Fréquence de fonctionnement
- Dimensions du boîtier
- Structure de montage
- Câble et connecteur
