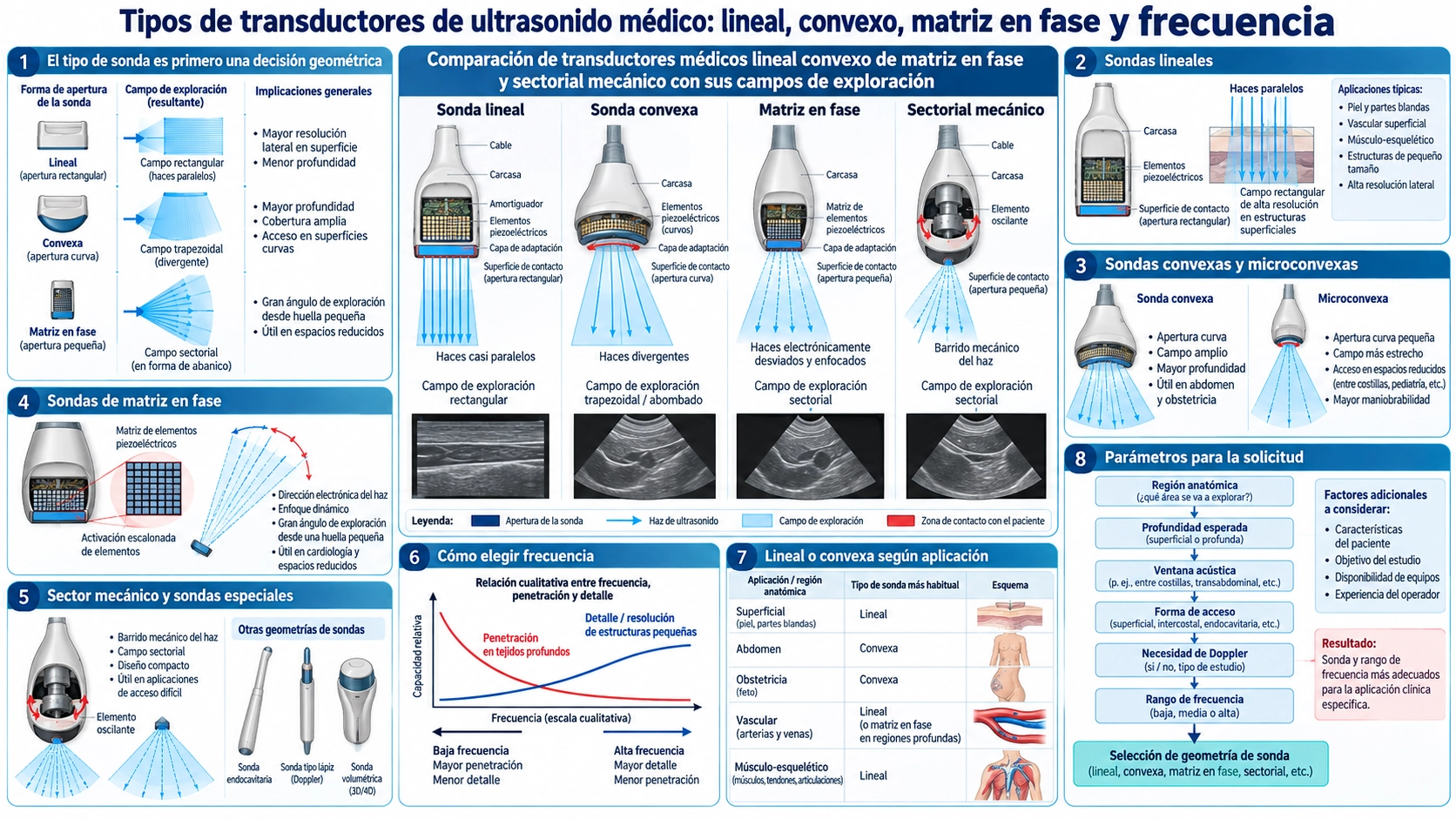

El tipo de sonda es primero una decisión geométrica
El transductor convierte excitación eléctrica en pulsos y ecos en señales. El tipo determina disposición de elementos, dirección del haz y campo. La frecuencia equilibra después penetración y resolución.
Para un proyecto OEM, defina aplicación, profundidad, ventana acústica, huella, canales, conector, arquitectura de formación de haz, límites de salida acústica, limpieza y vía regulatoria. El transductor por sí solo no establece el rendimiento diagnóstico.
Sondas lineales
Una matriz recta produce normalmente imagen rectangular. Su contacto amplio y líneas paralelas sirven para estructuras superficiales, acceso vascular y musculoesquelético.
La frecuencia alta mejora resolución pero reduce penetración. La huella puede ser grande para ventanas estrechas y el paso debe controlar lóbulos.
Sondas convexas y microconvexas
Una matriz curva produce un campo que se ensancha con la profundidad, útil en abdomen y obstetricia. La BBMU-ABD abdominal ilustra este componente OEM.
La microconvexa reduce la huella para acceso limitado, pero la menor apertura cambia el haz y la resolución.
Sondas de matriz en fase
Una apertura compacta y retardos electrónicos orientan y enfocan un sector, útil entre costillas. Requiere control estricto de elementos, tiempos y formación de haz.
El número de elementos no basta: paso, apertura, ancho de banda, capas de adaptación, material de respaldo acústico, diafonía, cable y electrónica afectan al pulso y al eco.
Sector mecánico y sondas especiales
Una sonda mecánica mueve elementos para barrer el haz. Reduce canales pero añade motor, sellos, control y vida útil. La BBMU-BS es un ejemplo.
Las sondas endocavitarias, transesofágicas, intraoperatorias y de catéter están condicionadas por acceso, desinfección, materiales y cable.
Cómo elegir frecuencia
Mayor frecuencia mejora resolución pero aumenta atenuación. Menor frecuencia penetra más. La banda debe cubrir la profundidad con señal suficiente.
Especifique también ancho de banda, pulso, sensibilidad, impedancia, uniformidad y modos. Armónicos y Doppler pueden exigir condiciones distintas.
Lineal o convexa según aplicación
Elija una sonda lineal para objetivos superficiales y vista rectangular, una convexa para una cobertura profunda amplia y una matriz en fase para accesos estrechos con direccionamiento electrónico.
Parámetros para la solicitud
- Aplicación, profundidad, campo y huella.
- Frecuencia, banda, elementos, paso y apertura.
- Canales, excitación, impedancia y pines.
- Capas de adaptación, lente, material de respaldo acústico, cable y carcasa.
- Materiales, limpieza y estanqueidad.
- Pruebas acústicas, eléctricas, térmicas y de vida útil.
Evalúe el prototipo con la etapa de entrada, el formador de haz, el cable, la carga acústica y los modos previstos.
La información de la FDA sobre ecografía ofrece un punto de partida regulatorio y de seguridad, incluido el principio de limitar la exposición a la necesaria para obtener la información requerida. Convierta la aplicación en una especificación controlada con la guía de solicitud de transductores personalizados, reúna evidencia del componente con la guía de ensayo y coordine la interfaz eléctrica con la guía de adaptación del circuito.
Preguntas frecuentes
¿Qué sonda da mayor resolución?
Depende de frecuencia, profundidad, apertura, enfoque, banda y sistema.
¿Diferencia principal entre lineal y convexa?
La lineal ofrece campo rectangular cercano; la convexa amplía el campo en profundidad.
¿Una matriz en fase y una sonda convexa son iguales?
No. Cambian la disposición, la huella y el método de direccionamiento.
¿Una sonda sirve en cualquier sistema?
No. La arquitectura, los canales, los pines, el software, la formación de haz y la seguridad deben ser compatibles.
