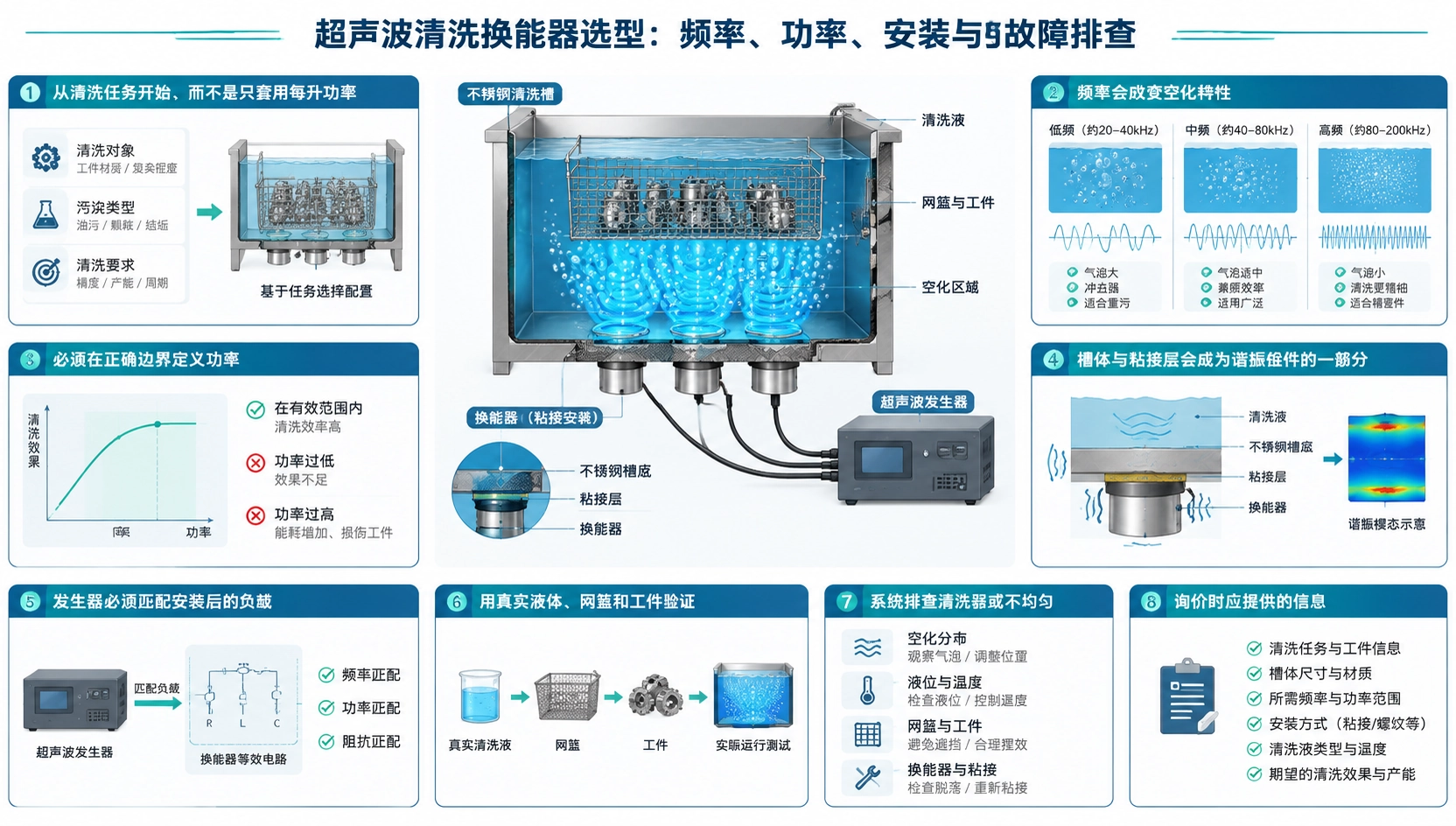

从清洗任务开始，而不是只套用每升功率
超声波清洗换能器把发生器输出转换成槽体或投入式振板的振动。振动在液体中形成交变压力，通过空化作用剥离污染物。实际结果取决于发生器、换能器、粘接层、槽体、液体、温度、网篮、工件负载和清洗周期构成的完整链路。
每升功率可以用于初步估算，但不能单独定义系统。容积相同的两个槽体可能具有不同壁厚、形状、液深、夹具和装载方式。选硬件前应先明确污染物、基材、洁净度、产能和表面损伤风险。
频率会改变空化特性
较低频率通常形成更大、更有能量的空化事件，常用于坚固工件和重度污染。较高频率形成更细密的空化，更适合细小结构或敏感表面。频率本身不能保证结果，清洗剂、温度、溶解气体、声场和处理时间同样重要。
40 kHz 在清洗强度、器件尺寸和可闻噪声之间取得平衡，是常见工业起点。BBCL-40KP100 40 kHz 100 W 超声波清洗换能器可用于此类系统，但额定值并不表示一个换能器一定能完成某个槽体或工件的清洗。
必须在正确边界定义功率
发生器输入电功率、送到换能器的电功率以及耦合进液体的声功率不是同一个数值。峰值功率与平均功率也对应不同工况。应确认供应商如何定义标称瓦数、占空比和允许驱动电压。
换能器数量要根据槽体面积、液体体积、工件负载、声场分布和目标周期确定。简单提高标称功率可能带来发热、侵蚀、驻波热点或过载，却不能改善均匀性。大型槽体往往更需要合理分布，而不是只增加驱动功率。
槽体与粘接层会成为谐振组件的一部分
粘接后的换能器不是自由器件。槽体材料、壁厚、曲率、焊缝、胶层厚度、压紧力和固化工艺都会改变响应。安装面必须平整、清洁，并按粘接体系处理。胶层覆盖不良会产生热量并降低声能传递。
多个换能器应覆盖工作区域，同时避免在焊缝、排液口或刚度突变处集中应力。最终布置必须使用真实槽体和液深验证。即使容积接近，也不应照搬不同几何槽体的布局。
发生器必须匹配安装后的负载
发生器应适应完整换能器组的电容、谐振范围和阻抗。电缆长度、并联方式和温度都会改变负载。自动频率跟踪有助于跟随工况漂移，但不能修复脱胶、不合适的槽体或分布不良的声场。
全功率运行前要确认接线、绝缘、接地以及发生器支持的换能器配置。在装液状态下逐步提高驱动，并观察电流、跟频、温度和异常声音。干槽空载不能代表正常工况。
用真实液体、网篮和工件验证
评价性能前应先对新配溶液脱气。溶解气体会吸收声能，使正常系统看起来很弱。记录清洗剂浓度、温度、液深和装载量，因为这些条件都会改变空化。工件不能直接压在槽底，网篮也不应抑制主动振动区域。
应使用可重复的洁净度标准，而不只是观察液面扰动。铝箔试验或声场测绘可以检查分布，但验收仍应采用具有代表性的污染物和工件，同时确认没有点蚀、涂层损坏或尺寸变化。
系统排查清洗弱或不均匀
- 全槽都弱：检查脱气、液位、发生器输出、跟频、接线和过大负载。
- 局部区域弱：检查换能器布置、粘接完整性、槽体损伤和网篮接触。
- 快速发热：检查失谐驱动、粘接不良、占空比、散热和清洗剂温度限制。
- 声音或电流不稳定：检查松动连接、液位变化、间歇脱胶和发生器保护事件。
- 空化明显但清洗差：重新评估清洗剂、污染物相容性、时间、温度和工件方向。
拆卸前记录阻抗或电流趋势。没有找出系统原因就直接换件，可能让新换能器以同样方式损坏。
询价时应提供的信息
提供槽体尺寸、材料和壁厚，工作液深和清洗剂，工件材料、污染物和装载量，目标周期，现有发生器，供电电压，连续或间歇工作方式，安装方法，环境及液体温度和验收方法。还应说明需要裸换能器、粘接组件、投入式振板还是包括发生器和槽体的整套方案。
ASTM G131《采用超声技术清洗材料和部件的标准实施规程》为超声波清洗工艺的定义和控制提供了公认框架，实际应用仍需结合具体槽体试验。开发或维修设备时，可用电路匹配指南核对安装后的电气负载，用换能器测试指南建立基线，并在替换故障单元前参考换能器更换指南。
常见问题
40 kHz 适合所有超声波清洗吗？
不适合。它常用于通用清洗，但重度污染、非常敏感的工件或精细内孔可能需要其他频率或多阶段工艺。
增加换能器就能增强清洗吗？
必须先检查槽体力学、发生器容量和声场分布。没有重新设计就增加换能器，可能产生应力和热点。
换能器为什么发热？
可能原因包括粘接不良、失谐运行、驱动电压或占空比过高、散热不足、连接松动以及电气匹配不合适。
系统可以无液测试吗？
只能按制造商允许的受限条件操作。正常调谐和全功率验证应使用规定液体负载，因为干运转会改变机械与电气响应。
