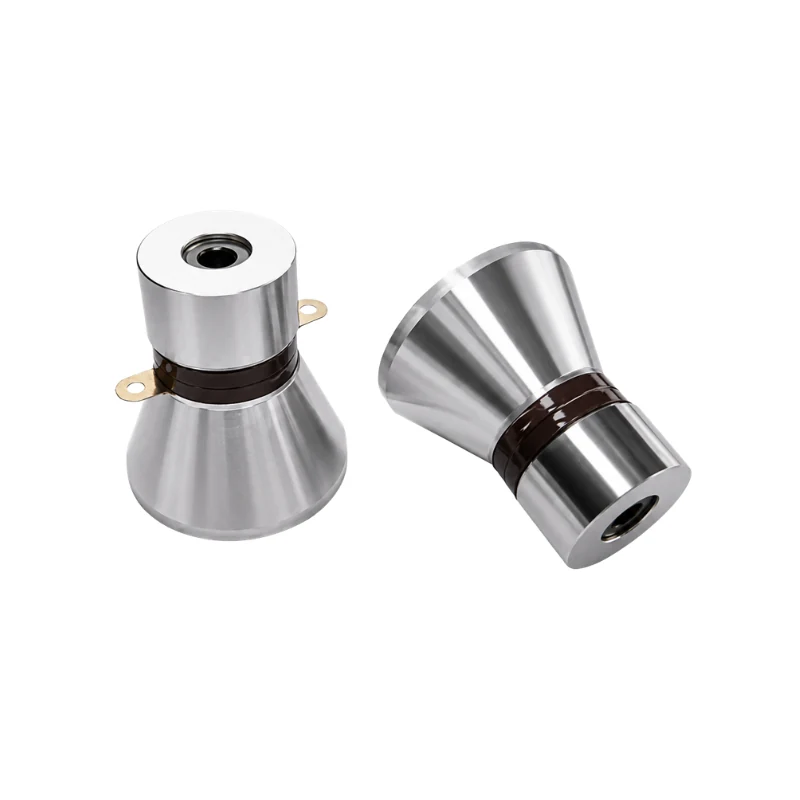

BBCL-40KP100 产品概述
BBCL-40KP100 是一款用于超声波清洗设备的压电换能器，标称频率为 40 kHz，标称功率为 100 W。它将超声波发生器输出的高频电能转换为机械振动，使清洗液产生空化、声流和辐射压力等效应，从而剥离工件表面的污物并增强清洗作用。
该系列可提供 20 kHz、25 kHz、28 kHz、40 kHz、54 kHz 和 80 kHz 等标称频率，标称功率覆盖 35–120 W。具体配置应根据清洗对象、清洗槽结构、发生器频率和可用安装空间进行选择。
主要技术参数
| 参数 | 数值 |
|---|---|
| 型号 | BBCL-40KP100 |
| 标称频率 | 40 kHz |
| 谐振频率 | 40 ± 0.5 kHz |
| 静态电容 | 7800 pF ±10% |
| 谐振阻抗 | ≤25 Ω |
| 标称功率 | 100 W |
| 发声面直径 | 52 mm |
| 高度 | 48 mm |
产品特点
- 适用于工业超声波清洗设备
- 采用压电陶瓷换能结构
- 可与超声波发生器配套使用
- 提供多种标称频率和功率配置
- 多种发声面直径和高度可选
- 适用于清洗槽及清洗模块集成
可选配置
| 型号 | 谐振频率 | 静态电容 | 谐振阻抗 | 标称功率 | 发声面直径 | 高度 |
|---|---|---|---|---|---|---|
| BBCL-20KP120 | 20 ± 0.5 kHz | 9000 pF ±10% | ≤25 Ω | 120 W | 68 mm | 46 mm |
| BBCL-20KP100 | 20 ± 0.5 kHz | 5000 pF ±10% | ≤25 Ω | 100 W | 68 mm | 94 mm |
| BBCL-25KP60 | 25 ± 0.5 kHz | 4800 pF ±10% | ≤25 Ω | 60 W | 59 mm | 80 mm |
| BBCL-28KP120 | 28 ± 0.5 kHz | 7000 pF ±10% | ≤25 Ω | 120 W | 68 mm | 66 mm |
| BBCL-28KP100 | 28 ± 0.5 kHz | 5000 或 7800 pF ±10% | ≤25 Ω | 100 W | 68 mm | 66 mm |
| BBCL-28KP60 | 28 ± 0.5 kHz | 3500 或 4800 pF ±10% | ≤25 Ω | 60 W | 59 mm | 68 mm |
| BBCL-28KP50 | 28 ± 0.5 kHz | 4000 pF ±10% | ≤25 Ω | 50 W | 45 mm | 82 mm |
| BBCL-40KP100 | 40 ± 0.5 kHz | 7800 pF ±10% | ≤25 Ω | 100 W | 52 mm | 48 mm |
| BBCL-40KP60 | 40 ± 0.5 kHz | 3500 或 4800 pF ±10% | ≤25 Ω | 60 W | 45 mm | 50 mm |
| BBCL-40KP50 | 40 ± 0.5 kHz | 4000 pF ±10% | ≤25 Ω | 50 W | 45 mm | 55 mm |
| BBCL-54KP35 | 54 ± 0.5 kHz | 3200 pF ±10% | ≤25 Ω | 35 W | 38 mm | 36 mm |
| BBCL-80KP60 | 80 ± 0.5 kHz | 4800 pF ±10% | ≤25 Ω | 60 W | 40 mm | 60 mm |
典型应用
- 工业零部件超声波清洗
- 金属及五金件清洗
- 电子元件和精密部件清洗
- 超声波清洗槽
- 自动化清洗设备及清洗模块
选型要点
换能器频率必须与超声波发生器相匹配。确定最终配置前，还应确认清洗对象、清洗槽尺寸、所需功率、换能器数量、安装方式和可用安装空间。
