Descripción general del BBCL-40KP100

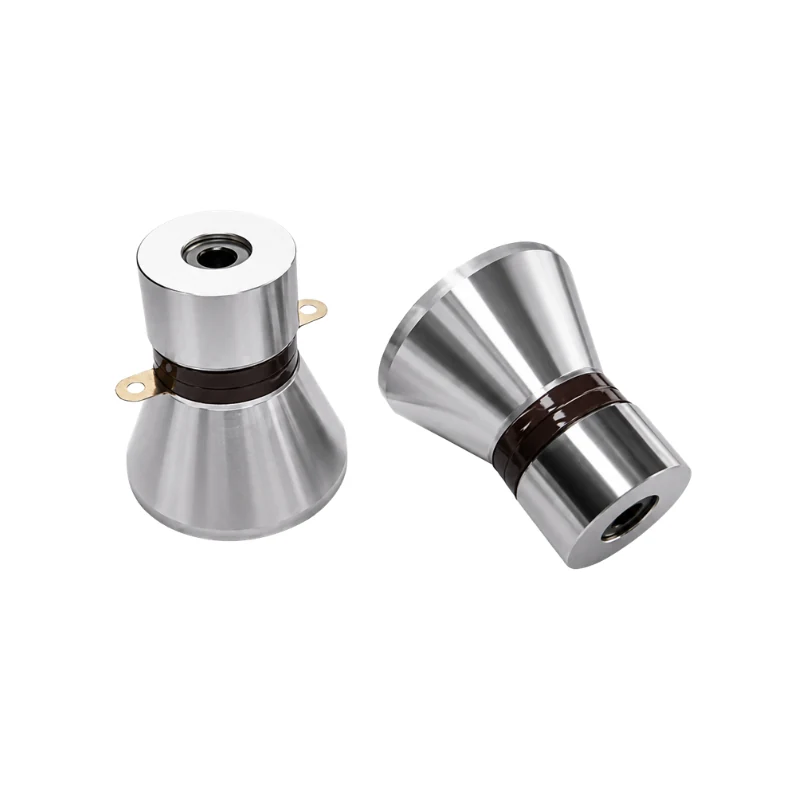

El BBCL-40KP100 es un transductor piezoeléctrico diseñado para equipos de limpieza ultrasónica. Con una frecuencia nominal de 40 kHz y una potencia nominal de 100 W, convierte la energía eléctrica de alta frecuencia de un generador ultrasónico en vibración mecánica. La cavitación, la corriente acústica y la presión de radiación resultantes en el líquido de limpieza ayudan a desprender los contaminantes y mejorar el proceso de limpieza.
La gama incluye frecuencias nominales de 20, 25, 28, 40, 54 y 80 kHz y niveles de potencia nominal de 35 a 120 W. La selección debe basarse en las piezas que se van a limpiar, el diseño de la cuba, la frecuencia del generador y el espacio de instalación disponible.
Especificaciones principales
| Parámetro | Valor |
|---|---|
| Modelo | BBCL-40KP100 |
| Frecuencia nominal | 40 kHz |
| Frecuencia de resonancia | 40 ± 0,5 kHz |
| Capacitancia estática | 7800 pF ±10% |
| Impedancia de resonancia | ≤25 Ω |
| Potencia nominal | 100 W |
| Diámetro de la superficie emisora | 52 mm |
| Altura | 48 mm |
Características del producto
- Diseñado para equipos industriales de limpieza ultrasónica
- Estructura de transducción con cerámica piezoeléctrica
- Compatible con generadores ultrasónicos
- Disponibilidad de múltiples configuraciones de frecuencia y potencia
- Disponibilidad de distintos diámetros y alturas de superficie emisora
- Adecuado para integrar en cubas y módulos de limpieza
Configuraciones disponibles
| Modelo | Frecuencia de resonancia | Capacitancia estática | Impedancia de resonancia | Potencia nominal | Diámetro de la superficie emisora | Altura |
|---|---|---|---|---|---|---|
| BBCL-20KP120 | 20 ± 0,5 kHz | 9000 pF ±10% | ≤25 Ω | 120 W | 68 mm | 46 mm |
| BBCL-20KP100 | 20 ± 0,5 kHz | 5000 pF ±10% | ≤25 Ω | 100 W | 68 mm | 94 mm |
| BBCL-25KP60 | 25 ± 0,5 kHz | 4800 pF ±10% | ≤25 Ω | 60 W | 59 mm | 80 mm |
| BBCL-28KP120 | 28 ± 0,5 kHz | 7000 pF ±10% | ≤25 Ω | 120 W | 68 mm | 66 mm |
| BBCL-28KP100 | 28 ± 0,5 kHz | 5000 o 7800 pF ±10% | ≤25 Ω | 100 W | 68 mm | 66 mm |
| BBCL-28KP60 | 28 ± 0,5 kHz | 3500 o 4800 pF ±10% | ≤25 Ω | 60 W | 59 mm | 68 mm |
| BBCL-28KP50 | 28 ± 0,5 kHz | 4000 pF ±10% | ≤25 Ω | 50 W | 45 mm | 82 mm |
| BBCL-40KP100 | 40 ± 0,5 kHz | 7800 pF ±10% | ≤25 Ω | 100 W | 52 mm | 48 mm |
| BBCL-40KP60 | 40 ± 0,5 kHz | 3500 o 4800 pF ±10% | ≤25 Ω | 60 W | 45 mm | 50 mm |
| BBCL-40KP50 | 40 ± 0,5 kHz | 4000 pF ±10% | ≤25 Ω | 50 W | 45 mm | 55 mm |
| BBCL-54KP35 | 54 ± 0,5 kHz | 3200 pF ±10% | ≤25 Ω | 35 W | 38 mm | 36 mm |
| BBCL-80KP60 | 80 ± 0,5 kHz | 4800 pF ±10% | ≤25 Ω | 60 W | 40 mm | 60 mm |
Aplicaciones típicas
- Limpieza ultrasónica de componentes industriales
- Limpieza de piezas metálicas y elementos de ferretería
- Limpieza de componentes electrónicos y piezas de precisión
- Cubas de limpieza ultrasónica
- Equipos de limpieza automatizados y módulos de limpieza
Consideraciones de selección
La frecuencia del transductor debe coincidir con la del generador ultrasónico. Antes de seleccionar la configuración final también deben confirmarse las piezas que se van a limpiar, las dimensiones de la cuba, la potencia necesaria, el número de transductores, el método de montaje y el espacio de instalación disponible.
