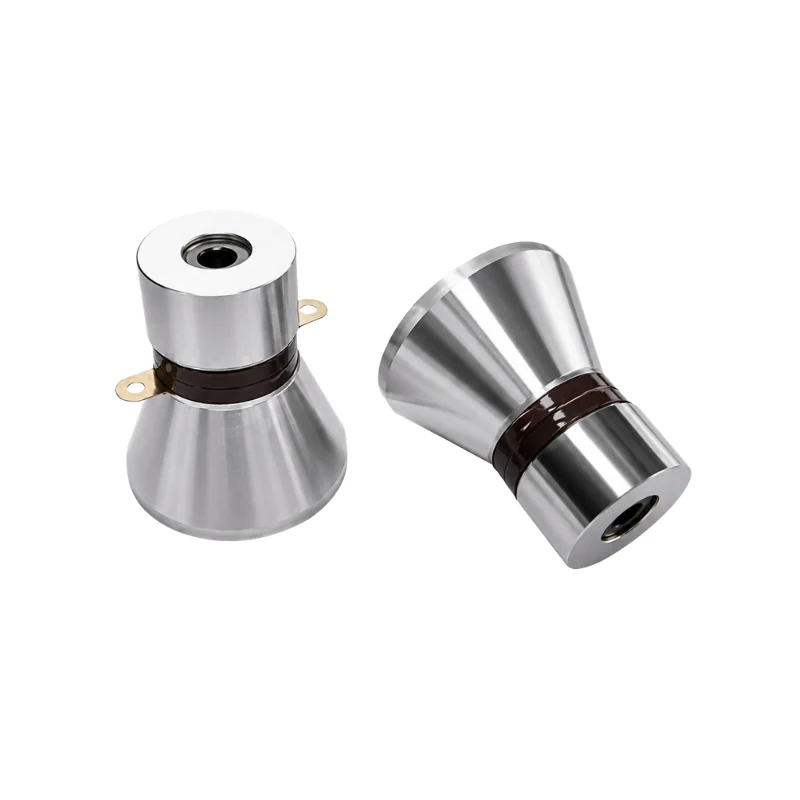

Présentation du BBCL-40KP100
Le BBCL-40KP100 est un transducteur piézoélectrique conçu pour les équipements de nettoyage par ultrasons. Sa fréquence nominale est de 40 kHz et sa puissance nominale de 100 W. Il convertit l’énergie électrique haute fréquence fournie par un générateur ultrasonique en vibrations mécaniques. La cavitation, les courants acoustiques et la pression de radiation ainsi produits dans le liquide contribuent à détacher les contaminants et à renforcer l’action de nettoyage.
La gamme comprend des fréquences nominales de 20, 25, 28, 40, 54 et 80 kHz, pour des puissances nominales allant de 35 à 120 W. Le choix dépend des pièces à nettoyer, de la conception de la cuve, de la fréquence du générateur et de l’espace disponible pour l’intégration.
Caractéristiques techniques principales
| Paramètre | Valeur |
|---|---|
| Modèle | BBCL-40KP100 |
| Fréquence nominale | 40 kHz |
| Fréquence de résonance | 40 ± 0,5 kHz |
| Capacité statique | 7 800 pF ±10 % |
| Impédance à la résonance | ≤ 25 Ω |
| Puissance nominale | 100 W |
| Diamètre de la surface émettrice | 52 mm |
| Hauteur | 48 mm |
Points forts
- Conçu pour les équipements industriels de nettoyage par ultrasons
- Structure de conversion à céramiques piézoélectriques
- Compatible avec les générateurs ultrasoniques
- Plusieurs configurations de fréquence et de puissance disponibles
- Différents diamètres de surface émettrice et différentes hauteurs
- Adapté à l’intégration dans des cuves et des modules de nettoyage
Configurations disponibles
| Modèle | Fréquence de résonance | Capacité statique | Impédance à la résonance | Puissance nominale | Diamètre de la surface émettrice | Hauteur |
|---|---|---|---|---|---|---|
| BBCL-20KP120 | 20 ± 0,5 kHz | 9 000 pF ±10 % | ≤ 25 Ω | 120 W | 68 mm | 46 mm |
| BBCL-20KP100 | 20 ± 0,5 kHz | 5 000 pF ±10 % | ≤ 25 Ω | 100 W | 68 mm | 94 mm |
| BBCL-25KP60 | 25 ± 0,5 kHz | 4 800 pF ±10 % | ≤ 25 Ω | 60 W | 59 mm | 80 mm |
| BBCL-28KP120 | 28 ± 0,5 kHz | 7 000 pF ±10 % | ≤ 25 Ω | 120 W | 68 mm | 66 mm |
| BBCL-28KP100 | 28 ± 0,5 kHz | 5 000 ou 7 800 pF ±10 % | ≤ 25 Ω | 100 W | 68 mm | 66 mm |
| BBCL-28KP60 | 28 ± 0,5 kHz | 3 500 ou 4 800 pF ±10 % | ≤ 25 Ω | 60 W | 59 mm | 68 mm |
| BBCL-28KP50 | 28 ± 0,5 kHz | 4 000 pF ±10 % | ≤ 25 Ω | 50 W | 45 mm | 82 mm |
| BBCL-40KP100 | 40 ± 0,5 kHz | 7 800 pF ±10 % | ≤ 25 Ω | 100 W | 52 mm | 48 mm |
| BBCL-40KP60 | 40 ± 0,5 kHz | 3 500 ou 4 800 pF ±10 % | ≤ 25 Ω | 60 W | 45 mm | 50 mm |
| BBCL-40KP50 | 40 ± 0,5 kHz | 4 000 pF ±10 % | ≤ 25 Ω | 50 W | 45 mm | 55 mm |
| BBCL-54KP35 | 54 ± 0,5 kHz | 3 200 pF ±10 % | ≤ 25 Ω | 35 W | 38 mm | 36 mm |
| BBCL-80KP60 | 80 ± 0,5 kHz | 4 800 pF ±10 % | ≤ 25 Ω | 60 W | 40 mm | 60 mm |
Applications courantes
- Nettoyage par ultrasons de composants industriels
- Nettoyage de pièces métalliques et de quincaillerie
- Nettoyage de composants électroniques et de pièces de précision
- Cuves de nettoyage par ultrasons
- Équipements de nettoyage automatisés et modules de nettoyage
Critères de sélection
La fréquence du transducteur doit correspondre à celle du générateur ultrasonique. Les pièces à nettoyer, les dimensions de la cuve, la puissance requise, le nombre de transducteurs, la méthode de montage et l’espace disponible doivent également être vérifiés avant de retenir la configuration définitive.
