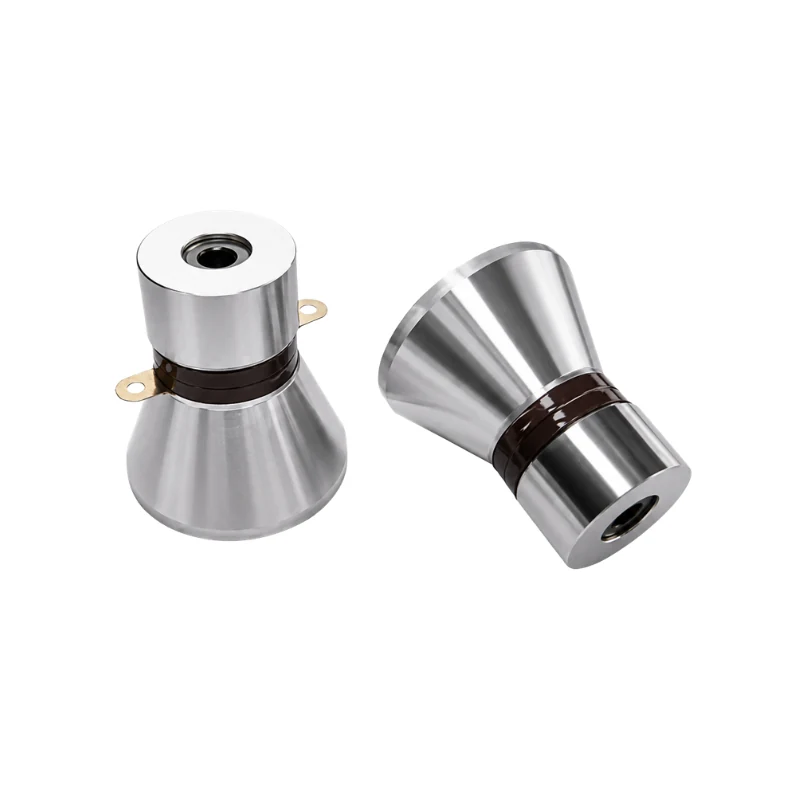

Produktübersicht BBCL-40KP100
Der BBCL-40KP100 ist ein piezoelektrischer Wandler für Ultraschallreinigungsgeräte. Mit einer Nennfrequenz von 40 kHz und einer Nennleistung von 100 W wandelt er die hochfrequente elektrische Energie eines Ultraschallgenerators in mechanische Schwingungen um. Die dadurch in der Reinigungsflüssigkeit entstehende Kavitation, akustische Strömung und Strahlungsdruck unterstützen das Lösen von Verunreinigungen und verbessern den Reinigungsprozess.
Die Baureihe umfasst Nennfrequenzen von 20, 25, 28, 40, 54 und 80 kHz sowie Nennleistungen von 35 bis 120 W. Die Auswahl sollte sich nach den zu reinigenden Teilen, der Wannenkonstruktion, der Generatorfrequenz und dem verfügbaren Einbauraum richten.
Technische Hauptdaten
| Parameter | Wert |
|---|---|
| Modell | BBCL-40KP100 |
| Nennfrequenz | 40 kHz |
| Resonanzfrequenz | 40 ± 0,5 kHz |
| Statische Kapazität | 7800 pF ±10% |
| Resonanzimpedanz | ≤25 Ω |
| Nennleistung | 100 W |
| Durchmesser der Abstrahlfläche | 52 mm |
| Höhe | 48 mm |
Produkteigenschaften
- Für industrielle Ultraschallreinigungsgeräte ausgelegt
- Piezoelektrische Keramik als Wandlungsstruktur
- Mit Ultraschallgeneratoren kompatibel
- Mehrere Frequenz- und Leistungsausführungen verfügbar
- Verschiedene Durchmesser und Höhen der Abstrahlfläche verfügbar
- Für die Integration in Reinigungswannen und Reinigungsmodule geeignet
Verfügbare Ausführungen
| Modell | Resonanzfrequenz | Statische Kapazität | Resonanzimpedanz | Nennleistung | Durchmesser der Abstrahlfläche | Höhe |
|---|---|---|---|---|---|---|
| BBCL-20KP120 | 20 ± 0,5 kHz | 9000 pF ±10% | ≤25 Ω | 120 W | 68 mm | 46 mm |
| BBCL-20KP100 | 20 ± 0,5 kHz | 5000 pF ±10% | ≤25 Ω | 100 W | 68 mm | 94 mm |
| BBCL-25KP60 | 25 ± 0,5 kHz | 4800 pF ±10% | ≤25 Ω | 60 W | 59 mm | 80 mm |
| BBCL-28KP120 | 28 ± 0,5 kHz | 7000 pF ±10% | ≤25 Ω | 120 W | 68 mm | 66 mm |
| BBCL-28KP100 | 28 ± 0,5 kHz | 5000 oder 7800 pF ±10% | ≤25 Ω | 100 W | 68 mm | 66 mm |
| BBCL-28KP60 | 28 ± 0,5 kHz | 3500 oder 4800 pF ±10% | ≤25 Ω | 60 W | 59 mm | 68 mm |
| BBCL-28KP50 | 28 ± 0,5 kHz | 4000 pF ±10% | ≤25 Ω | 50 W | 45 mm | 82 mm |
| BBCL-40KP100 | 40 ± 0,5 kHz | 7800 pF ±10% | ≤25 Ω | 100 W | 52 mm | 48 mm |
| BBCL-40KP60 | 40 ± 0,5 kHz | 3500 oder 4800 pF ±10% | ≤25 Ω | 60 W | 45 mm | 50 mm |
| BBCL-40KP50 | 40 ± 0,5 kHz | 4000 pF ±10% | ≤25 Ω | 50 W | 45 mm | 55 mm |
| BBCL-54KP35 | 54 ± 0,5 kHz | 3200 pF ±10% | ≤25 Ω | 35 W | 38 mm | 36 mm |
| BBCL-80KP60 | 80 ± 0,5 kHz | 4800 pF ±10% | ≤25 Ω | 60 W | 40 mm | 60 mm |
Typische Anwendungen
- Ultraschallreinigung industrieller Bauteile
- Reinigung von Metallteilen und Beschlägen
- Reinigung elektronischer und präziser Bauteile
- Ultraschallreinigungswannen
- Automatisierte Reinigungsgeräte und Reinigungsmodule
Auswahlkriterien
Die Frequenz des Wandlers muss mit der Frequenz des Ultraschallgenerators übereinstimmen. Vor der Auswahl der endgültigen Ausführung sollten außerdem die zu reinigenden Teile, die Wannengröße, die erforderliche Leistung, die Anzahl der Wandler, die Montageart und der verfügbare Einbauraum bestätigt werden.
