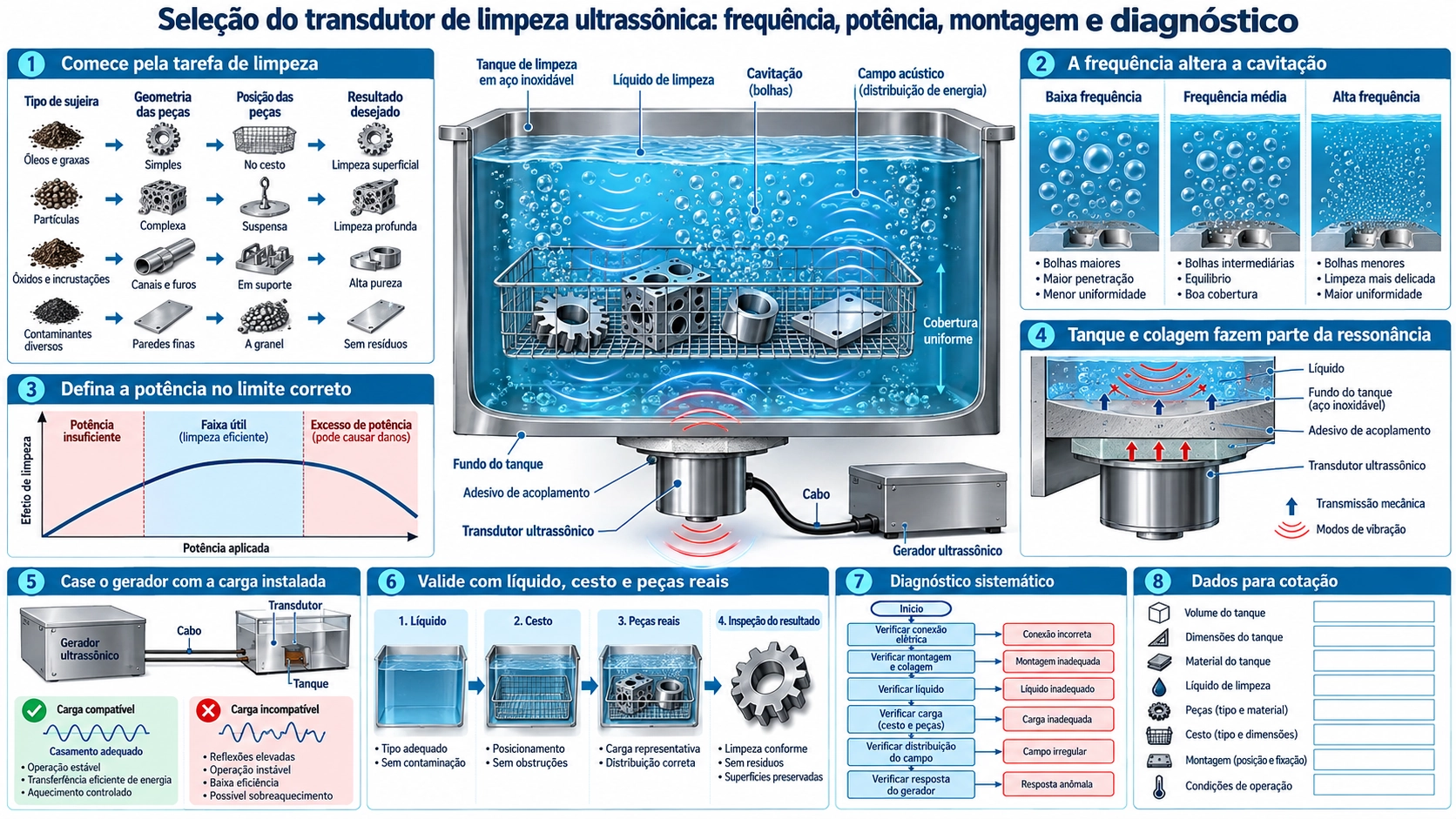

Comece pela tarefa de limpeza
O transdutor converte a saída do gerador em vibração do tanque ou placa submersa. A vibração produz pressão alternada e cavitação que remove contaminantes. O resultado depende de gerador, transdutor, colagem, tanque, líquido, temperatura, cesto, carga e ciclo.
Watts por litro ajudam na estimativa inicial, mas não especificam o sistema. Tanques de mesmo volume podem ter parede, formato, profundidade e carga diferentes. Defina contaminante, material, limpeza, produção e risco de dano antes do hardware.
A frequência altera a cavitação
Frequências menores geralmente produzem eventos maiores e mais energéticos para peças robustas e sujeira intensa. Frequências maiores produzem cavitação fina para detalhes pequenos ou superfícies delicadas. Química, temperatura, gás dissolvido, campo e tempo continuam essenciais.
40 kHz é um ponto de partida industrial comum. O BBCL-40KP100 de 40 kHz e 100 W é um componente desses sistemas; sua potência sozinha não garante o resultado em um tanque específico.
Defina a potência no limite correto
Entrada do gerador, potência elétrica no transdutor e potência acústica no líquido não são equivalentes. Pico e média também descrevem condições diferentes. Confirme a definição dos watts, ciclo e tensão permitida.
Determine a quantidade de transdutores por área, volume, carga, distribuição e tempo. Mais potência pode gerar calor, erosão, pontos quentes ou sobrecarga sem melhorar a uniformidade.
Tanque e colagem fazem parte da ressonância
Um transdutor colado não opera como componente livre. Material, espessura, curvatura, soldas, adesivo, pressão e cura alteram a resposta. A superfície deve estar plana, limpa e preparada. Cobertura ruim gera calor e reduz a transferência.
Distribua os transdutores sobre a zona útil sem concentrar tensão perto de soldas ou drenos. Valide a posição com o tanque e a profundidade reais.
Case o gerador com a carga instalada
O gerador deve aceitar capacitância, ressonância e impedância do grupo. Cabos, ligações paralelas e temperatura mudam a carga. O rastreamento automático ajuda, mas não corrige colagem solta ou tanque inadequado.
Antes da potência total, verifique fiação, isolamento, terra e configuração aceita. Aumente a excitação com líquido observando corrente, rastreamento, temperatura e ruídos anormais.
Valide com líquido, cesto e peças reais
Desgaseifique solução nova. Gás dissolvido absorve energia. Registre concentração, temperatura, profundidade e carga. Evite peças no fundo e cestos amortecendo a superfície ativa.
Use critérios repetíveis. Teste de folha ou mapeamento mostra distribuição, mas a aceitação deve usar peças e contaminantes representativos e verificar limpeza sem corrosão ou dano.
Diagnóstico sistemático
- Fraco em todo o tanque: desgaseificação, nível, saída, rastreamento, fiação e carga.
- Fraco em uma região: posição, colagem, dano e contato do cesto.
- Aquecimento rápido: dessintonia, colagem, ciclo, refrigeração e limites químicos.
- Corrente instável: conexões, nível, colagem intermitente e proteções.
- Cavitação sem limpeza: química, compatibilidade, tempo, temperatura e orientação.
Registre impedância ou corrente antes de desmontar. Trocar sem descobrir a causa pode danificar a peça nova.
Dados para cotação
Informe dimensões, material e espessura do tanque; profundidade e química; peças, contaminação e carga; ciclo; gerador; alimentação; serviço; montagem; temperaturas e teste de aceitação. Defina se precisa de transdutor, conjunto colado, módulo submerso ou sistema completo.
A ASTM G131 sobre limpeza ultrassônica de materiais e componentes oferece uma base reconhecida para definir e controlar o processo, que deve ser complementada por ensaios no tanque real. No desenvolvimento ou reparo do equipamento, consulte o guia de casamento de circuito para verificar a carga instalada, o guia de ensaio de transdutores para estabelecer uma referência e o guia de substituição antes de trocar uma unidade com falha.
Perguntas frequentes
40 kHz serve para toda limpeza?
Não. É comum, mas sujeira intensa, peças delicadas ou canais finos podem exigir outra frequência.
Adicionar transdutores sempre melhora a limpeza?
Não. Primeiro verifique mecânica, capacidade do gerador e distribuição do campo.
Por que o transdutor aquece?
Colagem ruim, dessintonia, tensão ou ciclo excessivo, pouca refrigeração e casamento inadequado são causas possíveis.
Pode testar sem líquido?
Somente nos limites do fabricante. Ajuste normal e potência total exigem a carga líquida prevista.
