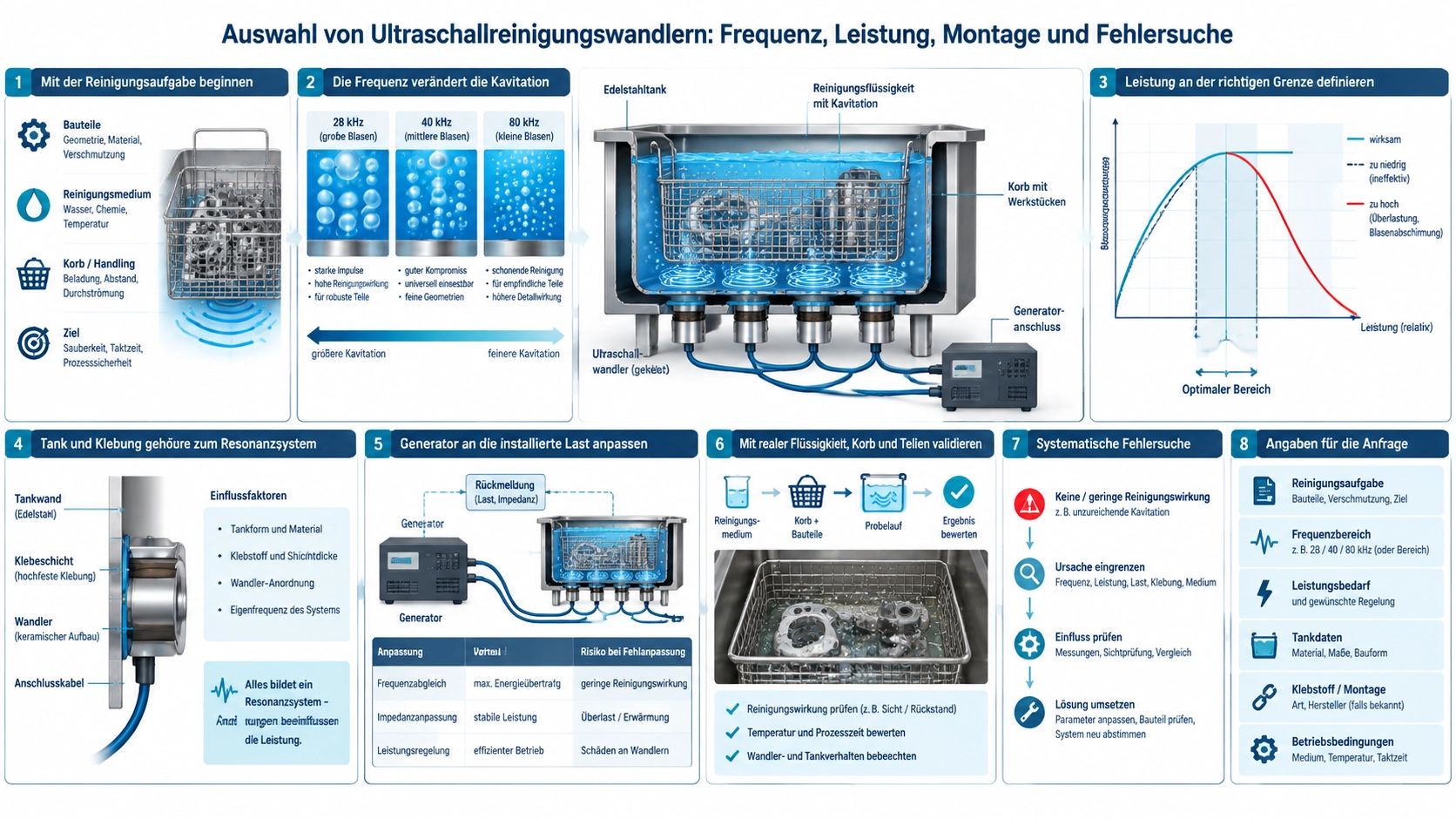

Mit der Reinigungsaufgabe beginnen
Der Wandler setzt die Generatorleistung in Schwingung von Tank oder Tauchplatte um. Dadurch entsteht wechselnder Druck und Kavitation löst Verschmutzung. Das Ergebnis hängt von Generator, Wandler, Klebung, Tank, Flüssigkeit, Temperatur, Korb, Beladung und Zyklus ab.
Watt pro Liter ist eine erste Schätzung, aber keine vollständige Spezifikation. Tanks gleichen Volumens können unterschiedliche Wandstärken, Formen, Tiefen und Lasten haben. Definieren Sie Verschmutzung, Werkstoff, Sauberkeit, Durchsatz und Schadensrisiko zuerst.
Die Frequenz verändert die Kavitation
Niedrigere Frequenzen erzeugen meist größere, energiereichere Ereignisse für robuste Teile und starke Verschmutzung. Höhere Frequenzen erzeugen feinere Kavitation für kleine Strukturen oder empfindliche Flächen. Chemie, Temperatur, gelöstes Gas, Schallfeld und Zeit bleiben entscheidend.
40 kHz ist ein verbreiteter industrieller Ausgangspunkt. Der BBCL-40KP100 mit 40 kHz und 100 W ist eine Komponente dafür; seine Leistung garantiert allein kein Ergebnis in einem bestimmten Tank.
Leistung an der richtigen Grenze definieren
Generatoreingang, elektrische Wandlerleistung und akustische Leistung in der Flüssigkeit sind nicht austauschbar. Spitzen- und Mittelwert beschreiben ebenfalls andere Zustände. Klären Sie Definition, Einschaltdauer und zulässige Spannung.
Bestimmen Sie die Wandlerzahl aus Fläche, Volumen, Last, Verteilung und Zykluszeit. Mehr Nennleistung kann Erwärmung, Erosion, Hotspots oder Überlastung verursachen, ohne die Gleichmäßigkeit zu verbessern.
Tank und Klebung gehören zum Resonanzsystem
Ein geklebter Wandler arbeitet nicht frei. Werkstoff, Wandstärke, Krümmung, Schweißnähte, Klebschicht, Druck und Aushärtung verschieben die Antwort. Die Fläche muss eben, sauber und vorbereitet sein. Fehlstellen erzeugen Wärme und vermindern die Übertragung.
Verteilen Sie mehrere Wandler über die Arbeitszone und vermeiden Sie Spannung an Nähten oder Abläufen. Validieren Sie die Anordnung am realen Tank und Flüssigkeitsstand.
Generator an die installierte Last anpassen
Der Generator muss Kapazität, Resonanzbereich und Impedanz der Gruppe unterstützen. Kabel, Parallelschaltung und Temperatur verändern die Last. Automatische Nachführung hilft, korrigiert aber keine abgelöste Klebung oder ungeeignete Mechanik.
Prüfen Sie vor voller Leistung Verdrahtung, Isolation, Erdung und zulässige Konfiguration. Steigern Sie die Anregung unter Flüssigkeitslast und beobachten Sie Strom, Frequenznachführung, Temperatur und Geräusche.
Mit realer Flüssigkeit, Korb und Teilen validieren
Entgasen Sie frische Lösung. Gelöstes Gas absorbiert Energie. Dokumentieren Sie Konzentration, Temperatur, Tiefe und Beladung. Teile dürfen nicht auf dem Boden liegen und Körbe die aktive Fläche nicht dämpfen.
Nutzen Sie wiederholbare Sauberkeitskriterien. Folientest oder Feldmessung zeigen die Verteilung, die Abnahme sollte aber repräsentative Teile und Verschmutzung nutzen und Schäden ausschließen.
Systematische Fehlersuche
- Überall schwach: Entgasung, Pegel, Ausgang, Frequenznachführung, Verdrahtung und Last.
- Lokal schwach: Position, Klebung, Tankschaden und Korbkontakt.
- Schnelle Erwärmung: Fehlanpassung, Klebung, Einschaltdauer, Kühlung und Chemie.
- Instabiler Strom: Verbindungen, Pegel, intermittierende Klebung und Schutzereignisse.
- Kavitation ohne Reinigung: Chemie, Verträglichkeit, Zeit, Temperatur und Orientierung.
Erfassen Sie Impedanz oder Strom vor der Demontage. Ein Austausch ohne Ursachenanalyse kann das Ersatzteil ebenso beschädigen.
Angaben für die Anfrage
Nennen Sie Tankmaße, Werkstoff und Wandstärke, Flüssigkeitstiefe und Chemie, Teile, Verschmutzung und Last, Zyklus, Generator, Versorgung, Betriebsart, Montage, Temperaturen und Abnahmetest. Definieren Sie, ob ein Einzelwandler, eine geklebte Baugruppe, ein Tauchmodul oder ein Komplettsystem benötigt wird.
Die ASTM G131 zur Ultraschallreinigung von Werkstoffen und Bauteilen bietet einen anerkannten Rahmen zur Definition und Beherrschung des Prozesses, der durch Versuche am realen Tank ergänzt werden muss. Bei Entwicklung oder Reparatur helfen der Leitfaden zur Schaltungsanpassung bei der Prüfung der installierten Last, der Prüfleitfaden für Wandler beim Aufbau einer Referenz und der Austauschleitfaden vor dem Ersatz eines ausgefallenen Wandlers.
FAQ
Ist 40 kHz für jede Reinigung geeignet?
Nein. Es ist verbreitet, aber starke Verschmutzung, empfindliche Teile oder feine Kanäle können andere Frequenzen erfordern.
Verbessern mehr Wandler immer die Reinigung?
Nein. Zuerst müssen Tankmechanik, Generatorkapazität und Feldverteilung geprüft werden.
Warum wird der Wandler heiß?
Mögliche Ursachen sind schlechte Klebung, Fehlresonanz, zu hohe Spannung oder Einschaltdauer, geringe Kühlung und falsche Anpassung.
Darf ohne Flüssigkeit getestet werden?
Nur innerhalb der Herstellervorgaben. Normale Abstimmung und volle Leistung benötigen die vorgesehene Flüssigkeitslast.
