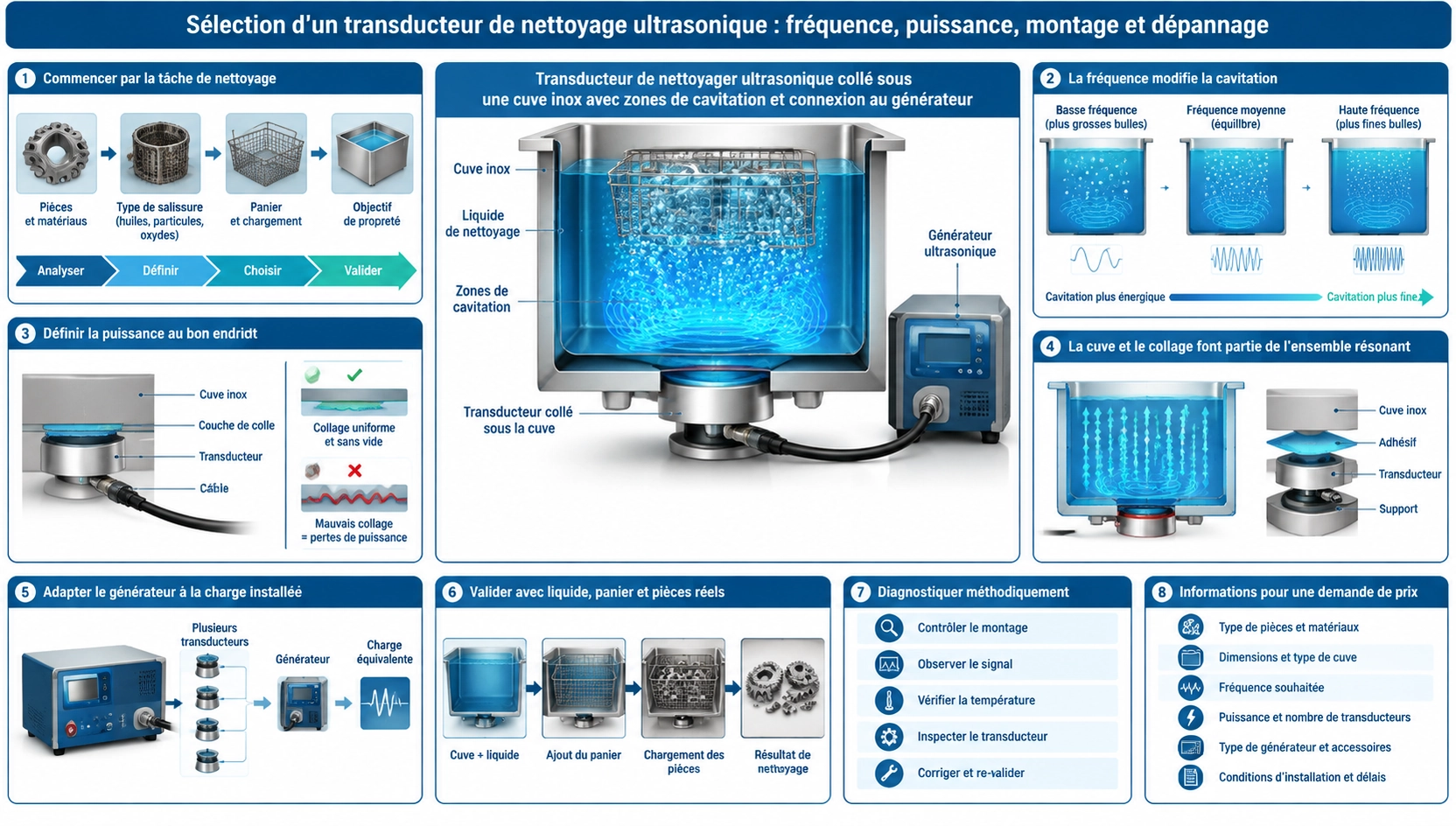

Commencer par la tâche de nettoyage
Le transducteur transforme la sortie du générateur en vibration de la cuve ou de la plaque immergée. Cette vibration produit une pression alternée et une cavitation qui détache les contaminants. Le résultat dépend de toute la chaîne : générateur, transducteur, collage, cuve, liquide, température, panier, charge et cycle.
La puissance par litre donne une première estimation, mais ne suffit pas. Deux cuves de même volume peuvent avoir des parois, formes, profondeurs et chargements différents. Définissez contaminant, matériau, propreté, cadence et risque de dommage avant le matériel.
La fréquence modifie la cavitation
Les basses fréquences produisent généralement des événements plus grands et énergétiques, adaptés aux pièces robustes et aux salissures importantes. Les fréquences élevées créent une cavitation plus fine pour les petits détails ou surfaces sensibles. Chimie, température, gaz dissous, champ acoustique et durée restent déterminants.
40 kHz constitue un point de départ industriel courant. Le transducteur BBCL-40KP100 40 kHz 100 W est un composant de ce type de système ; sa puissance ne garantit pas à elle seule le résultat dans une cuve donnée.
Définir la puissance au bon endroit
Puissance d’entrée du générateur, puissance électrique fournie au transducteur et puissance acoustique dans le liquide ne sont pas interchangeables. Puissance crête et moyenne décrivent aussi des régimes différents. Confirmez la définition de la puissance, du rapport cyclique et de la tension admise.
Le nombre de transducteurs dépend de la surface, du volume, de la charge, de la distribution et du temps de cycle. Une puissance nominale supérieure peut provoquer échauffement, érosion, points chauds ou surcharge sans améliorer l’uniformité.
La cuve et le collage font partie de l’ensemble résonant
Un transducteur collé n’est plus un composant libre. Matériau, épaisseur, courbure, soudures, épaisseur de colle, pression et polymérisation déplacent la réponse. La surface doit être plane, propre et préparée. Une couverture incomplète chauffe et réduit le transfert.
Répartissez les transducteurs sur la zone utile sans concentrer les contraintes près des soudures ou vidanges. Validez la disposition sur la vraie cuve et à la profondeur réelle.
Adapter le générateur à la charge installée
Le générateur doit accepter capacité, plage de résonance et impédance du groupe installé. Câbles, connexions parallèles et température modifient la charge. Le suivi automatique aide à suivre les variations, mais ne corrige ni collage décollé ni mauvaise cuve.
Avant la pleine puissance, vérifiez câblage, isolation, terre et configuration admise. Augmentez la commande sous charge liquide en surveillant courant, fréquence, température et bruits anormaux.
Valider avec liquide, panier et pièces réels
Dégazez une solution neuve avant l’évaluation. Les gaz dissous absorbent l’énergie. Notez concentration, température, profondeur et charge. Évitez que les pièces reposent sur le fond ou que le panier amortisse la surface active.
Utilisez un critère de propreté répétable. Les essais à la feuille ou la cartographie révèlent la distribution, mais l’acceptation doit porter sur des pièces et contaminants représentatifs, sans piqûres ni dommages.
Diagnostiquer méthodiquement
- Faible partout : dégazage, niveau, sortie, suivi, câblage et charge.
- Faible localement : position, collage, cuve et contact du panier.
- Échauffement rapide : désaccord, collage, service, refroidissement et limites chimiques.
- Courant instable : connexions, niveau, collage intermittent et protections.
- Cavitation mais mauvais nettoyage : chimie, compatibilité, durée, température et orientation.
Enregistrez impédance ou courant avant démontage. Remplacer sans trouver la cause peut endommager le nouveau composant.
Informations pour une demande de prix
Indiquez dimensions, matériau et épaisseur de cuve, profondeur et chimie, pièces et contamination, charge, cycle, générateur, alimentation, service, montage, températures et essai d’acceptation. Précisez si vous demandez un transducteur nu, un ensemble collé, un module immergé ou un système complet.
La norme ASTM G131 sur le nettoyage ultrasonique des matériaux et composants fournit un cadre reconnu pour définir et maîtriser le procédé, à compléter par des essais sur la cuve réelle. Pour développer ou réparer l’équipement, consulter le guide d’adaptation électrique afin de vérifier la charge installée, le guide d’essai des transducteurs pour établir une référence, et le guide de remplacement avant de substituer un élément défaillant.
FAQ
40 kHz convient-il à tous les nettoyages ?
Non. C’est une fréquence générale, mais contamination lourde, pièces fragiles ou petits canaux peuvent demander une autre fréquence.
Ajouter des transducteurs augmente-t-il toujours l’efficacité ?
Non. Vérifiez d’abord mécanique, capacité du générateur et distribution du champ.
Pourquoi le transducteur chauffe-t-il ?
Collage défectueux, désaccord, tension ou service excessif, refroidissement insuffisant et mauvaise adaptation sont des causes possibles.
Peut-on tester sans liquide ?
Seulement dans les limites du fabricant. Le réglage normal et la pleine puissance nécessitent la charge liquide prévue.
