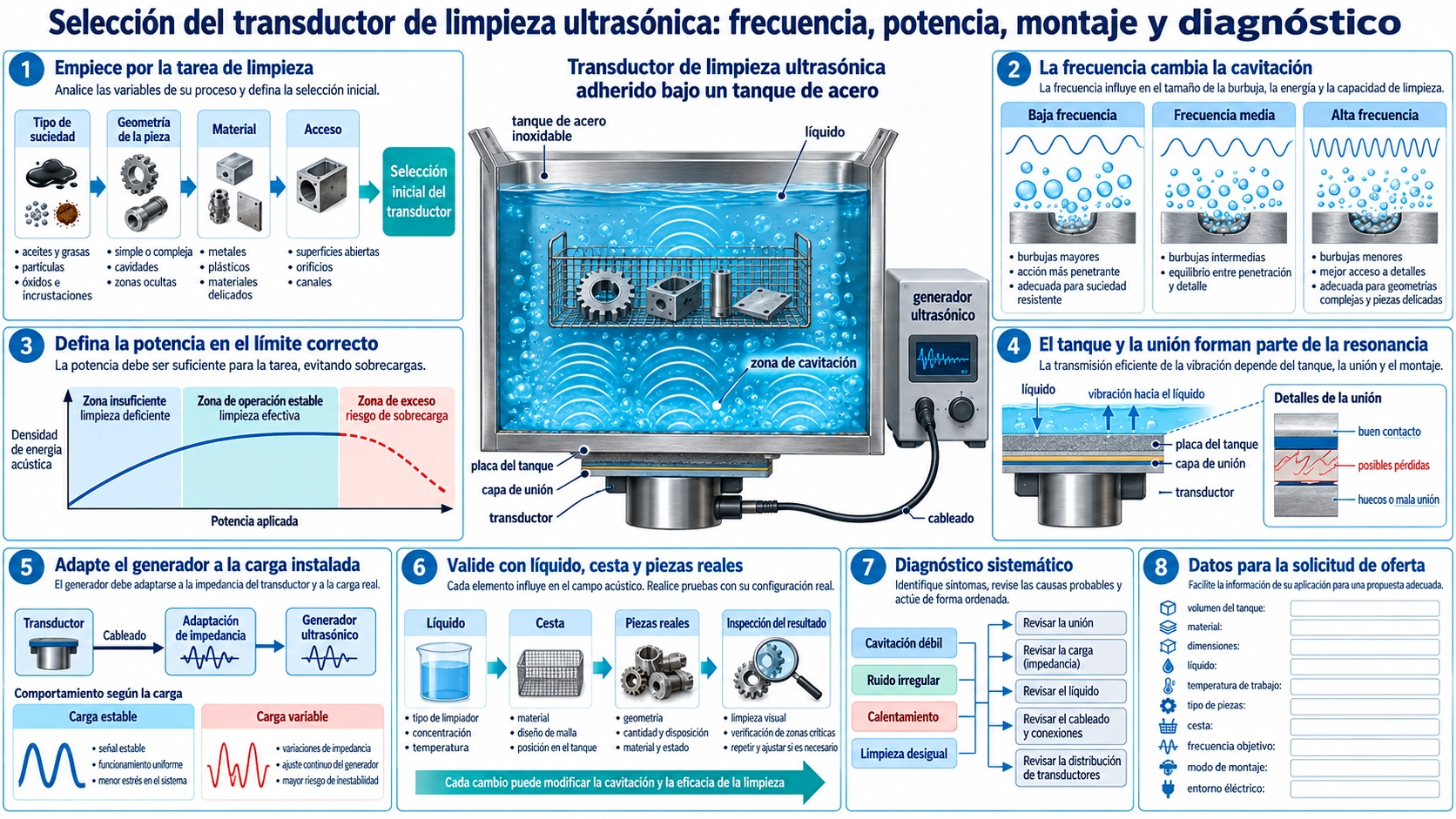

Empiece por la tarea de limpieza
El transductor convierte la salida del generador en vibración del tanque o placa sumergible. Esa vibración produce presión alterna y cavitación que desprende la contaminación. El resultado depende de toda la cadena: generador, transductor, adhesivo, tanque, líquido, temperatura, cesta, carga y ciclo.
Los vatios por litro sirven como estimación inicial, pero no especifican el sistema. Dos tanques del mismo volumen pueden tener pared, forma, profundidad y carga diferentes. Defina contaminante, material, limpieza, producción y riesgo de daño antes del hardware.
La frecuencia cambia la cavitación
Las frecuencias bajas suelen producir eventos mayores y más energéticos para piezas resistentes y suciedad intensa. Las altas generan cavitación fina para detalles pequeños o superficies delicadas. Química, temperatura, gas disuelto, campo y tiempo siguen siendo esenciales.
40 kHz es un punto de partida industrial común. El BBCL-40KP100 de 40 kHz y 100 W es un componente para estos sistemas; su potencia no garantiza el resultado en un tanque concreto.
Defina la potencia en el límite correcto
La entrada del generador, la potencia eléctrica al transductor y la potencia acústica en el líquido no son equivalentes. Pico y promedio también describen condiciones distintas. Confirme cómo se definen vatios, ciclo y tensión permitida.
Calcule el número de transductores por superficie, volumen, carga, distribución y tiempo. Más potencia puede causar calor, erosión, puntos calientes o sobrecarga sin mejorar uniformidad.
El tanque y la unión forman parte de la resonancia
Un transductor adherido no funciona como componente libre. Material, espesor, curvatura, soldaduras, adhesivo, presión y curado cambian la respuesta. La superficie debe estar plana, limpia y preparada. Una unión incompleta genera calor y reduce transferencia.
Distribuya los transductores sobre la zona útil sin concentrar tensión cerca de soldaduras o desagües. Valide la ubicación con el tanque y la profundidad reales.
Adapte el generador a la carga instalada
El generador debe admitir capacitancia, resonancia e impedancia del grupo. Longitud de cable, conexiones paralelas y temperatura cambian la carga. El seguimiento automático ayuda, pero no corrige una unión desprendida ni un tanque inadecuado.
Antes de plena potencia, revise cableado, aislamiento, tierra y configuración admitida. Aumente la excitación con líquido observando corriente, seguimiento, temperatura y sonidos anómalos.
Valide con líquido, cesta y piezas reales
Desgasifique la solución nueva. El gas disuelto absorbe energía. Registre concentración, temperatura, profundidad y carga. Evite que las piezas descansen sobre el fondo o que la cesta amortigüe la superficie activa.
Use criterios repetibles. El ensayo de lámina o el mapeo muestran distribución, pero la aceptación debe usar piezas y contaminación representativas, verificando limpieza y ausencia de picaduras o daños.
Diagnóstico sistemático
- Débil en todo el tanque: desgasificación, nivel, salida, seguimiento, cableado y carga.
- Débil en una zona: posición, unión, daños y contacto de la cesta.
- Calor rápido: desintonía, unión, ciclo, refrigeración y límites químicos.
- Corriente inestable: conexiones, nivel, unión intermitente y protecciones.
- Cavitación sin limpieza: química, compatibilidad, tiempo, temperatura y orientación.
Registre impedancia o corriente antes de desmontar. Sustituir sin encontrar la causa puede dañar el repuesto.
Datos para la solicitud de oferta
Indique dimensiones, material y espesor del tanque; profundidad y química; piezas, contaminación y carga; ciclo; generador; alimentación; servicio; montaje; temperaturas y prueba de aceptación. Defina si necesita transductor, conjunto adherido, módulo sumergible o sistema completo.
La norma ASTM G131 sobre limpieza ultrasónica de materiales y componentes ofrece un marco reconocido para definir y controlar el proceso, que debe completarse con ensayos en el tanque real. Para desarrollar o reparar el equipo, consulte la guía de adaptación del circuito para verificar la carga instalada, la guía de ensayo de transductores para establecer una referencia y la guía de sustitución antes de cambiar una unidad averiada.
Preguntas frecuentes
¿40 kHz sirve para toda limpieza ultrasónica?
No. Es habitual, pero suciedad intensa, piezas delicadas o canales finos pueden requerir otra frecuencia.
¿Añadir transductores siempre aumenta la limpieza?
No. Primero revise mecánica, capacidad del generador y distribución del campo.
¿Por qué se calienta el transductor?
Unión deficiente, desintonía, tensión o ciclo excesivo, poca refrigeración y mala adaptación son causas posibles.
¿Puede probarse sin líquido?
Solo dentro de los límites del fabricante. El ajuste normal y la potencia completa requieren la carga líquida prevista.
