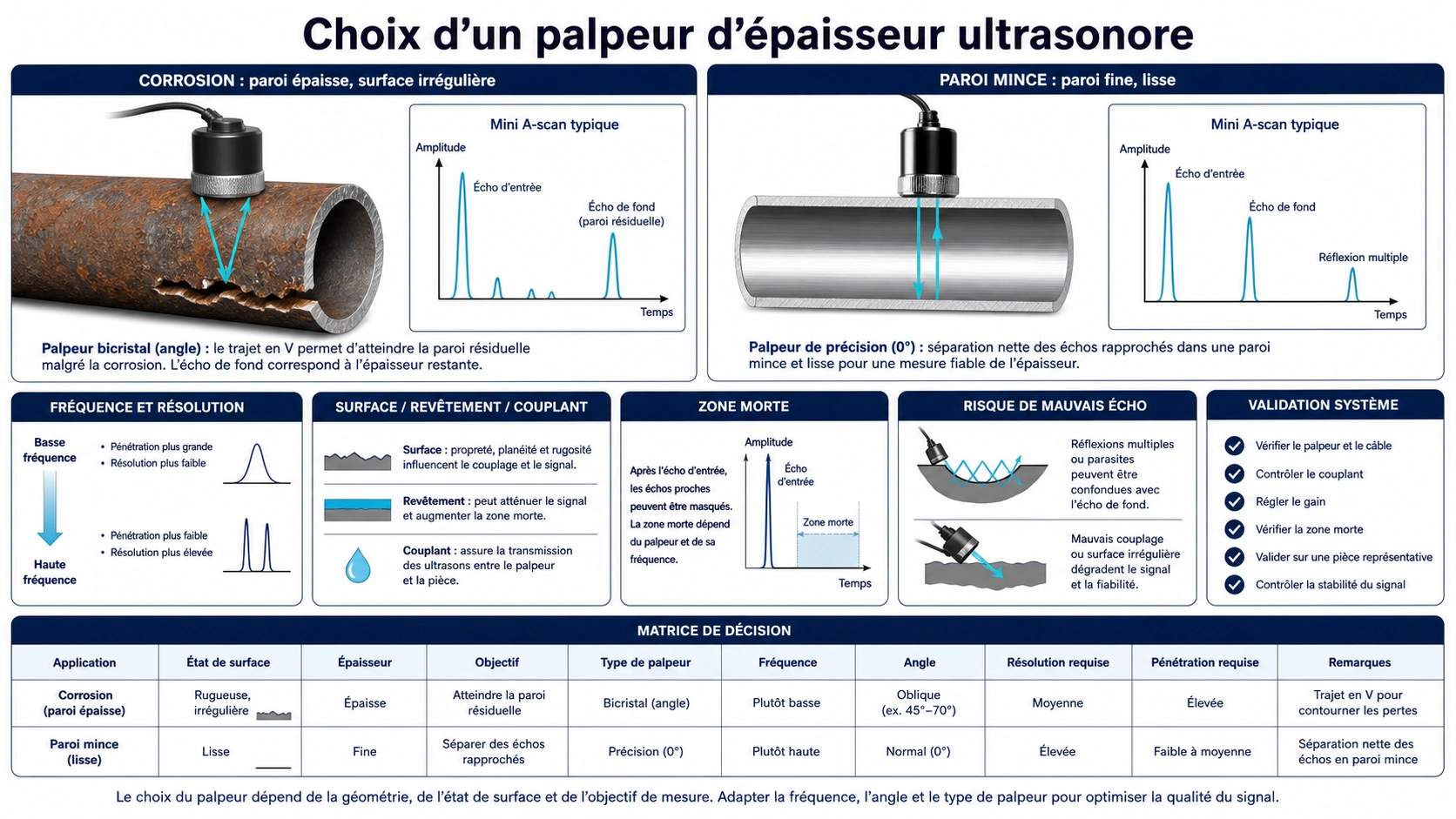

Deux missions qui ne partagent pas forcément le même palpeur
Le suivi de corrosion recherche l’épaisseur résiduelle minimale sur une surface rugueuse, piquée, peinte ou courbe. La mesure précise d’une paroi mince exige de séparer des échos très rapprochés sur une section souvent mieux définie. Les deux utilisent le temps de vol, mais imposent des exigences différentes au palpeur, à l’appareil, à l’étalonnage et au balayage.
La bonne question n’est donc pas « quelle fréquence est la meilleure ? », mais « quel intervalle d’écho faut-il mesurer dans quelles conditions ? ». Un palpeur bicristal est courant pour la corrosion, ses voies émission-réception se croisant sous la surface. La précision sur paroi mince fait souvent appel à un monocristal à ligne à retard ou à une autre configuration haute résolution. Aucune famille ne garantit une épaisseur minimale sans validation de l’ensemble palpeur-appareil.
Du temps d’écho à l’épaisseur
L’appareil mesure un intervalle temporel et le convertit avec la célérité acoustique attribuée au matériau. Dans le modèle idéal, l’épaisseur est la célérité multipliée par le temps aller-retour, divisée par deux. En pratique, il faut traiter retard du palpeur, zéro, correction du trajet en V, échos de revêtement, conversions de mode, variation thermique et choix de l’écho.
Une valeur numérique stable peut être fausse si l’appareil suit le mauvais écho. Lorsque le risque le justifie, il faut examiner la forme d’onde, étalonner sur un matériau représentatif et vérifier des épaisseurs connues proches des deux limites de la plage.
Corrosion et paroi résiduelle
Une inspection de corrosion cherche généralement un minimum local sur une zone. La surface externe peut porter calamine ou peinture et la surface interne être irrégulière. Un bicristal améliore souvent le comportement proche de la surface, mais introduit un trajet en V à compenser. Son empreinte doit convenir à la courbure et à l’échelle des piqûres.
Le palpeur BBTM-CW pour corrosion et paroi résiduelle correspond à cette famille. La sélection exige néanmoins matériau, plage attendue, diamètre, revêtement, préparation, température, densité de balayage, couplant et interface de l’appareil. Le nom d’application ne permet pas de déduire une épaisseur minimale ou une tenue à chaud.
Perte de couplage, pontage d’une piqûre, doublement d’écho ou mauvais écho précoce peuvent masquer une zone mince ou afficher une valeur trop grande. La procédure doit définir maille de balayage, reprises locales, examen du signal, capture du minimum et traitement des valeurs suspectes.
Mesure précise des parois minces
Les échos d’interface et de fond sont très rapprochés. L’impulsion, la bande passante et la méthode de chronométrage doivent les séparer. Une fréquence élevée favorise souvent la résolution mais augmente l’atténuation et ne corrige ni un mauvais couplage ni un matériau défavorable.
Le palpeur de précision BBTM-PT pour paroi mince illustre cette direction. La demande doit préciser matériau, épaisseurs nominale et limite, courbure, finition, couches, température, répétabilité, accès et modèle d’appareil. La précision se démontre sur des étalons représentatifs.
Une ligne à retard éloigne le premier écho exploitable de l’impulsion d’excitation, mais peut limiter la plage haute et varier avec la température. Une petite face convient aux faibles rayons mais demande un alignement plus attentif.
Conséquences des attributs du palpeur
| Attribut | Corrosion | Paroi mince | Vérification |
|---|---|---|---|
| Éléments | Trajet croisé et correction V | Impulsion courte | Marches connues |
| Fréquence | Pénétration sur surface difficile | Séparation d’échos | Signal-bruit sur plage |
| Diamètre | Courbure et couverture | Accès et alignement | Géométrie réelle |
| Retard | Durabilité et couplage | Zone proche et dérive | Zéro et température |
| Réglage | Gain, V et minimum | Bande et mode d’écho | Configuration approuvée |
Surface, peinture et couplant sont des variables
Le couplant remplace l’air, mais une couche excessive n’est pas meilleure. Elle doit être régulière, adaptée au matériau et à la température. Rouille libre, peinture décollée, projections et courbure inclinent le palpeur. La préparation doit être définie par la procédure.
Un revêtement ajoute un temps de propagation. Certains couples appareil-palpeur proposent des modes écho-à-écho, mais cette fonction doit être confirmée. La célérité varie aussi avec le matériau et la température ; une valeur générique crée une erreur systématique.
Zone morte et minimum mesurable
La zone morte est l’intervalle dans lequel l’écho utile ne peut être distingué de l’excitation, de l’interface ou des oscillations. L’épaisseur minimale appartient au système complet dans une application donnée. Evident avertit qu’un bicristal utilisé sous sa plage peut suivre un écho invalide et afficher une épaisseur trop élevée.
Le guide officiel de sélection des palpeurs d’épaisseur confirme que matériau et plage sont prioritaires, que la corrosion utilise souvent un bicristal et que les parois minces ou matériaux atténuants demandent d’autres choix. La combinaison finale doit être testée.
Validation de la chaîne
- Identifier palpeur, câble, appareil et réglage.
- Stabiliser équipement et références en température.
- Étalonner zéro et célérité sur matériau représentatif.
- Contrôler une référence mince et une épaisse.
- Reproduire courbure, peinture et surface si nécessaire.
- Balayer marches ou piqûres et retrouver le minimum.
- Vérifier identité des échos et répétabilité.
- Documenter le rejet des pertes de couplage.
Le guide de test des transducteurs ultrasonores complète la réception électrique, mais ne remplace pas la validation d’épaisseur sur étalons.
Données à transmettre
Précisez corrosion, paroi résiduelle, contrôle de production ou précision mince, puis matériau, plage, géométrie, rayon, surface, revêtement, température, balayage, appareil, connecteur, câble, couplant, étalons, quantité et acceptation via la page de contact de Deep Minds Ultrasonic.
FAQ
Une fréquence élevée est-elle toujours préférable sur une paroi mince ?
Non. Elle aide la résolution, mais atténuation, couplage, matériau et bande de l’appareil limitent le signal.
Peut-on mesurer à travers la peinture ?
Seulement si le couple palpeur-mode est validé pour ce revêtement et cette plage.
Pourquoi une valeur stable peut-elle être fausse ?
L’appareil peut chronométrer un multiple, du bruit ou un écho non visé.
Un seul palpeur doit-il couvrir toute la plage ?
Pas nécessairement. Une plage large ou deux missions différentes peuvent exiger plusieurs configurations.
