Dos tareas que no deberían compartir una sonda por defecto
El control de corrosión busca la pared remanente mínima sobre superficies rugosas, picadas, pintadas o curvas. La medición precisa de pared delgada exige separar ecos muy próximos en una sección normalmente mejor definida. Ambas usan tiempo de vuelo, pero imponen requisitos distintos a sonda, medidor, calibración y barrido.
La pregunta inicial no es qué frecuencia es mejor, sino qué intervalo de ecos debe cronometrarse y bajo qué condiciones. Las sondas de doble elemento son habituales en corrosión porque sus haces de emisión y recepción se cruzan bajo la superficie. Para pared delgada se emplean con frecuencia elementos simples con línea de retardo u otras configuraciones de alta resolución. Ninguna garantiza un mínimo sin validar el sistema sonda-medidor.
Cómo se obtiene el espesor
El medidor convierte un intervalo temporal usando la velocidad acústica asignada al material. El modelo simple multiplica velocidad por tiempo de ida y vuelta y divide entre dos. En la práctica intervienen retardo, cero, corrección de trayectoria en V, ecos de recubrimiento, conversión modal, temperatura y selección del eco.
Un número estable puede ser erróneo si el equipo sigue otro eco. Cuando el riesgo sea importante, revise la forma de onda, calibre con material representativo y compruebe espesores conocidos cerca de ambos extremos del rango.
Corrosión y pared remanente
La inspección busca mínimos locales en un área. La cara exterior puede tener cascarilla o pintura y la interior ser irregular. Una sonda dual mejora a menudo el comportamiento próximo a superficie, pero introduce una trayectoria en V que debe compensarse. La huella debe adaptarse a la curvatura y al tamaño de las picaduras.
La sonda BBTM-CW para corrosión y pared remanente pertenece a esta familia. Aun así, hay que indicar material, rango esperado, diámetro, recubrimiento, preparación, temperatura, densidad de barrido, acoplante e interfaz. El nombre no permite deducir mínimo medible ni límite térmico.
Pérdida de acoplamiento, puente sobre una picadura, duplicación o eco temprano inválido pueden ocultar una zona fina o mostrar un espesor demasiado alto. El procedimiento debe definir malla, repetición local, revisión de forma de onda, captura de mínimos y resolución de lecturas sospechosas.
Medición precisa de pared delgada
Los ecos de interfaz y fondo están muy próximos. Pulso, ancho de banda y modo de medida deben separarlos. Una frecuencia alta suele favorecer resolución, pero aumenta atenuación y no corrige mal acoplamiento.
La sonda BBTM-PT de precisión para pared delgada representa esta dirección. La solicitud debe incluir material, espesor nominal y límite, curvatura, acabado, capas, temperatura, repetibilidad, acceso y medidor. La precisión se demuestra sobre patrones representativos.
Una línea de retardo aleja el eco útil de la excitación, aunque puede limitar el rango superior y variar con temperatura. Una cara pequeña se adapta a radios reducidos, pero requiere mejor alineación.

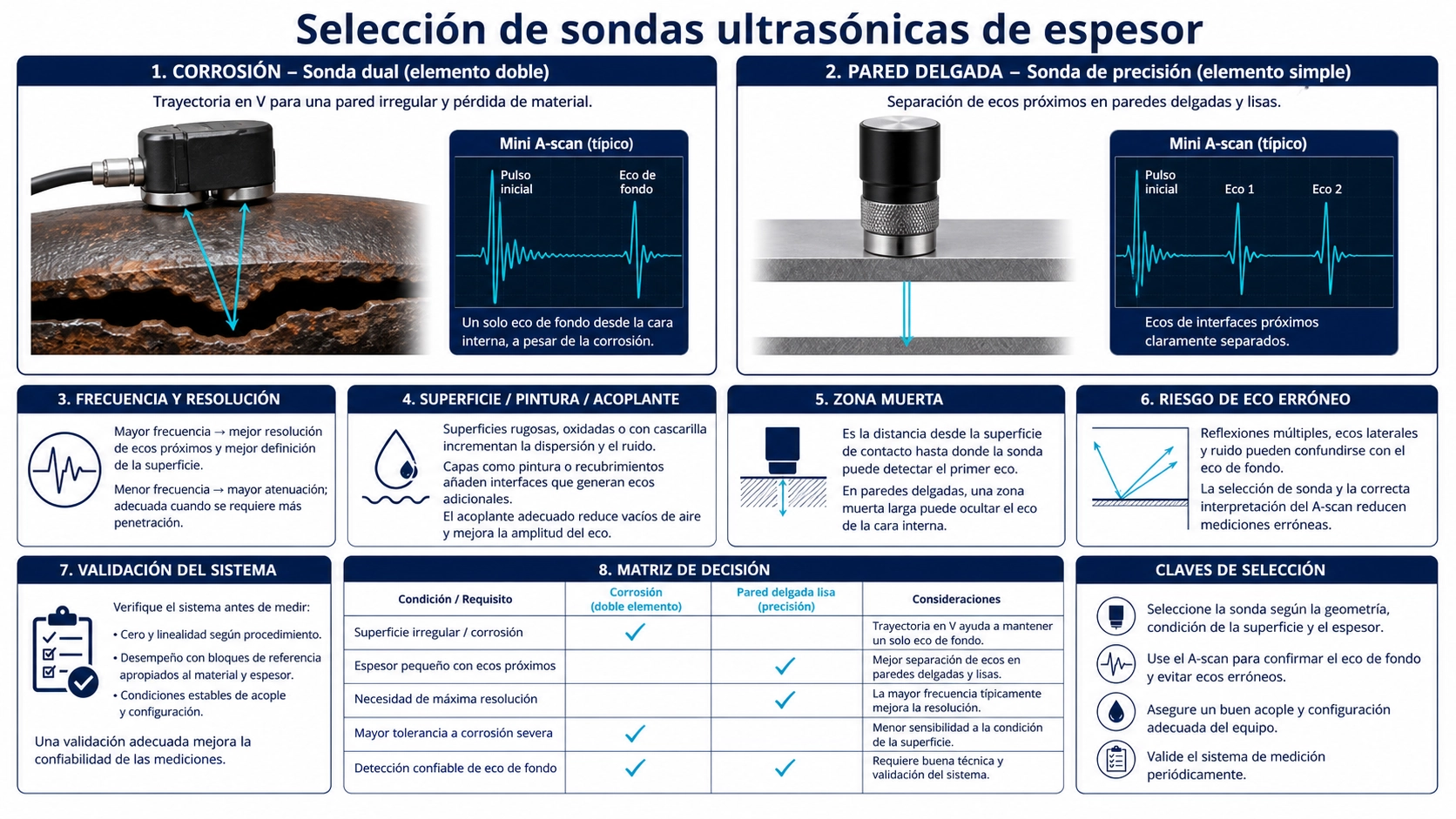

Atributos y consecuencias
| Atributo | Corrosión | Pared delgada | Prueba |
|---|---|---|---|
| Elementos | Trayectoria cruzada y corrección V | Pulso corto | Escalones conocidos |
| Frecuencia | Penetración | Separación de ecos | Señal-ruido |
| Diámetro | Curva y cobertura | Acceso y alineación | Geometría real |
| Retardo | Durabilidad | Zona próxima | Cero y temperatura |
Superficie, pintura y acoplante
El acoplante sustituye aire, pero una capa excesiva no mejora la medida. Debe ser uniforme y compatible. Óxido suelto, pintura levantada, salpicaduras y curvatura inclinan la sonda. Un recubrimiento añade tiempo; solo ciertos sistemas pueden excluirlo. La velocidad también cambia con material y temperatura.
Zona muerta y mínimo medible
La zona muerta impide separar el eco deseado de excitación, interfaz o ringing. El mínimo pertenece al sistema completo. Evident advierte que una sonda dual usada por debajo de su rango puede seleccionar un eco inválido y mostrar un espesor alto.
La guía oficial de selección de sondas de espesor confirma que material y rango son prioritarios. La combinación final requiere ensayo.
Validación
- Identifique sonda, cable, medidor y ajuste.
- Estabilice temperatura.
- Calibre cero y velocidad.
- Compruebe referencias fina y gruesa.
- Reproduzca curva, pintura y superficie.
- Escanee escalones o picaduras.
- Verifique eco y repetibilidad.
- Documente pérdida de acoplamiento.
La guía de pruebas de transductores ultrasónicos ayuda en recepción y diagnóstico, pero no sustituye patrones de espesor.
Datos para consultar
Indique tarea, material, rango, geometría, radio, superficie, pintura, temperatura, barrido, medidor, conector, cable, acoplante, patrones, cantidad y aceptación mediante la página de contacto de Deep Minds Ultrasonic.
Preguntas frecuentes
¿Más frecuencia siempre mejora pared delgada?
No. Resolución, atenuación, acoplamiento y banda deben equilibrarse.
¿Se puede medir sobre pintura?
Solo con una combinación validada para ese recubrimiento.
¿Por qué una lectura estable puede ser falsa?
Puede corresponder a un múltiplo, ruido u otro eco.
¿Una sonda debe cubrir todo?
No necesariamente; pueden requerirse varias configuraciones.
