Descripción del producto

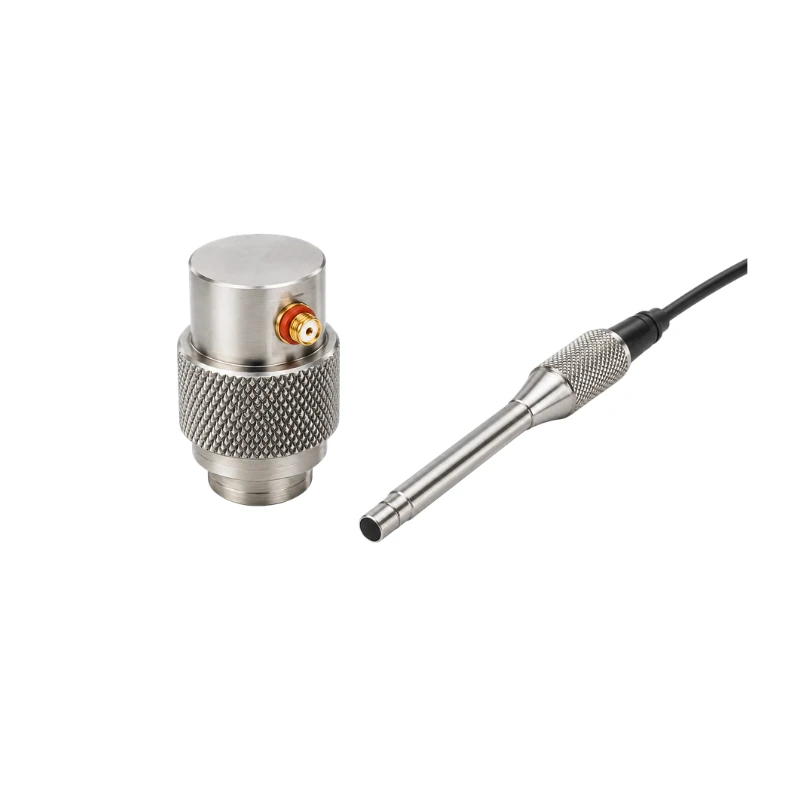

BBTM-PT está diseñado para la medición ultrasónica de espesor en láminas delgadas, tuberías de pared delgada, componentes pequeños, piezas curvas y zonas con acceso de contacto limitado. Su resolución cercana a la superficie permite medir metales, plásticos, compuestos, tuberías y álabes de turbina. También puede medir el espesor de pared localizado desde el fondo de una picadura de corrosión externa.
Hay disponibles múltiples frecuencias, tamaños de elemento, líneas de retardo y puntas de contacto para adaptarse a las propiedades acústicas, el espesor, la curvatura, el área de contacto y los requisitos de resolución del material de ensayo.
Características principales
- Medición precisa de espesores para materiales delgados, estructuras de pared delgada y componentes pequeños
- Buena resolución cercana a la superficie para trayectorias acústicas cortas
- Líneas de retardo reemplazables para diferentes áreas de contacto y perfiles de componente
- Opciones de alta frecuencia para mejorar la resolución en materiales delgados y áreas pequeñas
- Puntas de contacto pequeñas para espacios confinados, superficies curvas y picaduras de corrosión localizadas
- Opciones de mango recto, en ángulo recto y de 45°
Aplicaciones típicas
- Medición de espesor en láminas delgadas y tuberías de pared delgada
- Medición de espesor en tuberías y componentes curvos
- Medición de espesor en plásticos y compuestos
- Álabes de turbina y pequeños componentes complejos
- Medición local de pared remanente en el fondo de picaduras de corrosión externas
- Inspección de zonas cercanas a la superficie
Especificaciones técnicas
| Parámetro | Opciones disponibles |
|---|---|
| Método de medición | Medición por contacto ultrasónica pulso-eco |
| Frecuencia | 2,25, 3,5, 5, 7,5, 10, 15, 20 y 22 MHz |
| Diámetro del elemento | 3, 5, 6 y 13 mm |
| Diámetro de la punta pequeña | 1,7 y 2,3 mm |
| Longitud de la línea de retardo | 9,5 y 12,5 mm |
| Conexión | Cable Microdot o BNC, según la configuración |
| Estilo del mango | Recto, en ángulo recto o de 45° |
| Línea de retardo | Reemplazable |
Configuraciones disponibles
| Elemento de configuración | Opciones disponibles |
|---|---|
| Frecuencia de funcionamiento | Seleccionada según el material, el espesor y los requisitos de resolución |
| Tamaño del elemento | 3, 5, 6 o 13 mm |
| Área de contacto | Línea de retardo estándar o punta de contacto pequeña |
| Línea de retardo | Opción reemplazable de 9,5 o 12,5 mm |
| Estilo de manejo | Estándar, tipo lápiz, ángulo recto o 45° |
| Conexión | Cable Microdot o BNC |
Guía de selección
Las frecuencias más altas son adecuadas para materiales delgados y mediciones de mayor resolución. Los elementos y puntas de contacto más pequeños son adecuados para superficies curvas, zonas confinadas y puntos de medición localizados. La selección debe considerar el material, el espesor objetivo, la curvatura de la superficie, el espacio de contacto disponible y la conexión del instrumento.
