Présentation du produit

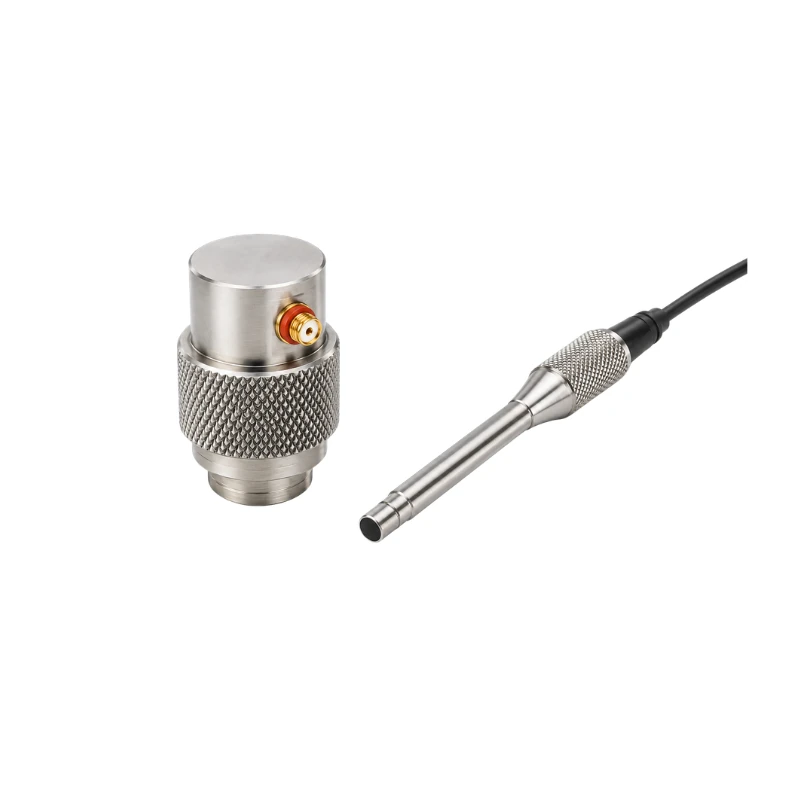

Le BBTM-PT est conçu pour la mesure ultrasonore de l’épaisseur des tôles minces, tubes à paroi mince, petites pièces, composants courbes et zones offrant une surface de contact limitée. Sa résolution près de la surface permet de mesurer les métaux, plastiques, composites, tubes et aubes de turbine. Il peut également mesurer localement la paroi résiduelle au fond d’une piqûre de corrosion externe.
Plusieurs fréquences, dimensions d’élément, lignes à retard et pointes de contact sont disponibles selon les propriétés acoustiques, l’épaisseur, la courbure, la surface de contact et la résolution requise.
Caractéristiques principales
- Mesure précise des matériaux minces, parois minces et petits composants
- Bonne résolution près de la surface pour les trajets acoustiques courts
- Lignes à retard remplaçables pour différentes surfaces de contact et différents profils
- Options haute fréquence pour améliorer la résolution sur les matériaux minces et les petites zones
- Pointes de contact fines pour les espaces confinés, surfaces courbes et piqûres de corrosion localisées
- Poignées droites, coudées à 90° ou inclinées à 45°
Applications typiques
- Mesure d’épaisseur de tôles minces et de tubes à paroi mince
- Mesure de tubes et de composants courbes
- Mesure d’épaisseur des plastiques et composites
- Aubes de turbine et petits composants complexes
- Mesure locale de paroi résiduelle au fond de piqûres de corrosion externes
- Contrôle des zones proches de la surface
Spécifications techniques
| Paramètre | Options disponibles |
|---|---|
| Méthode de mesure | Mesure ultrasonore impulsion-écho par contact |
| Fréquence | 2,25, 3,5, 5, 7,5, 10, 15, 20 et 22 MHz |
| Diamètre de l’élément | 3, 5, 6 et 13 mm |
| Diamètre de la pointe fine | 1,7 et 2,3 mm |
| Longueur de la ligne à retard | 9,5 et 12,5 mm |
| Connexion | Microdot ou câble BNC selon la configuration |
| Forme de la poignée | Droite, coudée à 90° ou inclinée à 45° |
| Ligne à retard | Remplaçable |
Configurations disponibles
| Élément de configuration | Options disponibles |
|---|---|
| Fréquence de service | Sélectionnée selon le matériau, l’épaisseur et la résolution requise |
| Dimension de l’élément | 3, 5, 6 ou 13 mm |
| Surface de contact | Ligne à retard standard ou pointe de contact fine |
| Ligne à retard | Option remplaçable de 9,5 ou 12,5 mm |
| Forme de manipulation | Standard, stylo, coudée à 90° ou inclinée à 45° |
| Connexion | Microdot ou câble BNC |
Guide de sélection
Les fréquences élevées conviennent aux matériaux minces et aux mesures à haute résolution. Les petits éléments et pointes fines sont adaptés aux surfaces courbes, aux zones confinées et aux points de mesure localisés. La sélection doit tenir compte du matériau, de l’épaisseur cible, de la courbure, de l’espace de contact et de la connexion de l’appareil.
