产品概述

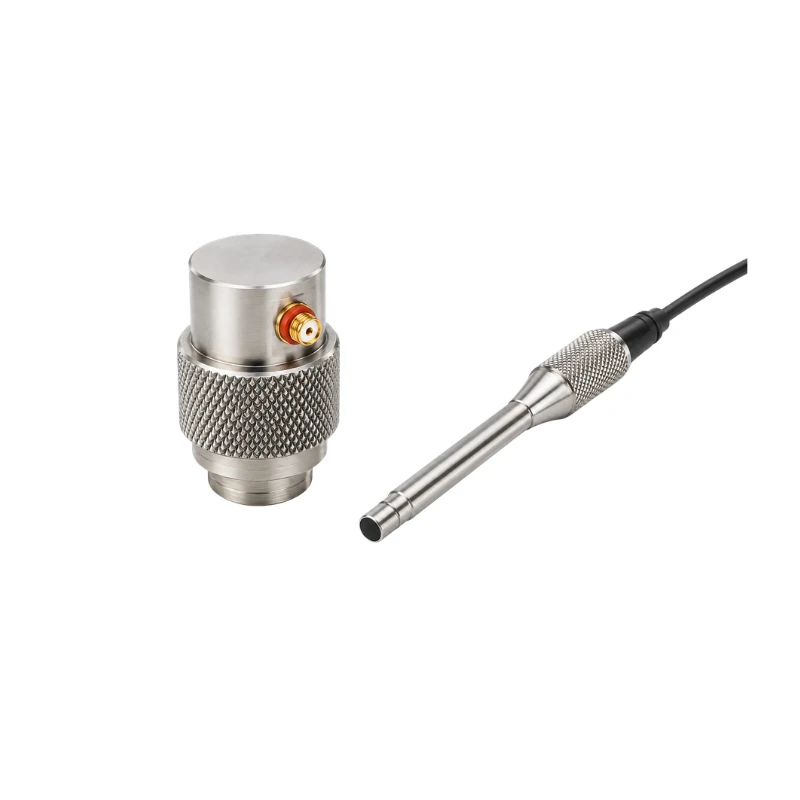

BBTM-PT 用于薄板、薄壁管、小型工件、曲面部件及有限接触区域的超声厚度测量。产品具有良好的近表面分辨率，可用于金属、塑料、复合材料、管材和涡轮叶片等工件，也适合从外部腐蚀凹坑底部测量局部壁厚。
产品提供多种频率、晶片尺寸、延迟块和接触端配置，可根据材料声学特性、厚度、曲率、接触面积和分辨率要求进行选择。
产品特点
- 适用于薄材料、薄壁结构和小型工件的精密厚度测量
- 良好的近表面分辨率，有助于分辨较短声程
- 可更换延迟块，便于适配不同接触区域和工件轮廓
- 提供高频配置，可提高薄材料及小尺寸区域的测量分辨率
- 可选小接触端，适用于紧凑空间、曲面和局部腐蚀凹坑
- 支持直柄、直角柄和 45° 柄等操作形式
典型应用
- 薄板和薄壁管厚度测量
- 管材及曲面部件测厚
- 塑料和复合材料厚度测量
- 涡轮叶片及小型复杂部件测厚
- 外部腐蚀凹坑底部的局部剩余壁厚测量
- 近表面区域检测
技术参数
| 参数 | 可选范围 |
|---|---|
| 测量方式 | 接触式超声脉冲回波测量 |
| 频率 | 2.25、3.5、5、7.5、10、15、20、22 MHz |
| 晶片直径 | 3、5、6、13 mm |
| 小接触端直径 | 1.7、2.3 mm |
| 延迟块长度 | 9.5、12.5 mm |
| 连接方式 | Microdot 或 BNC 电缆，取决于配置 |
| 柄部形式 | 直柄、直角柄或 45° 柄 |
| 延迟块 | 可更换 |
可选配置
| 配置项目 | 可选内容 |
|---|---|
| 工作频率 | 根据材料、厚度和分辨率要求选择 |
| 晶片尺寸 | 3、5、6 或 13 mm |
| 接触区域 | 标准延迟块或小接触端 |
| 延迟块 | 9.5 或 12.5 mm，可更换 |
| 操作形式 | 标准、笔式、直角或 45° |
| 连接方式 | Microdot 或 BNC 电缆 |
选型说明
较高频率适合薄材料和高分辨率测量；较小的晶片或接触端适合曲面、狭窄区域和局部测点。选型时应结合材料、目标厚度、表面曲率、接触空间及配套仪器接口。
