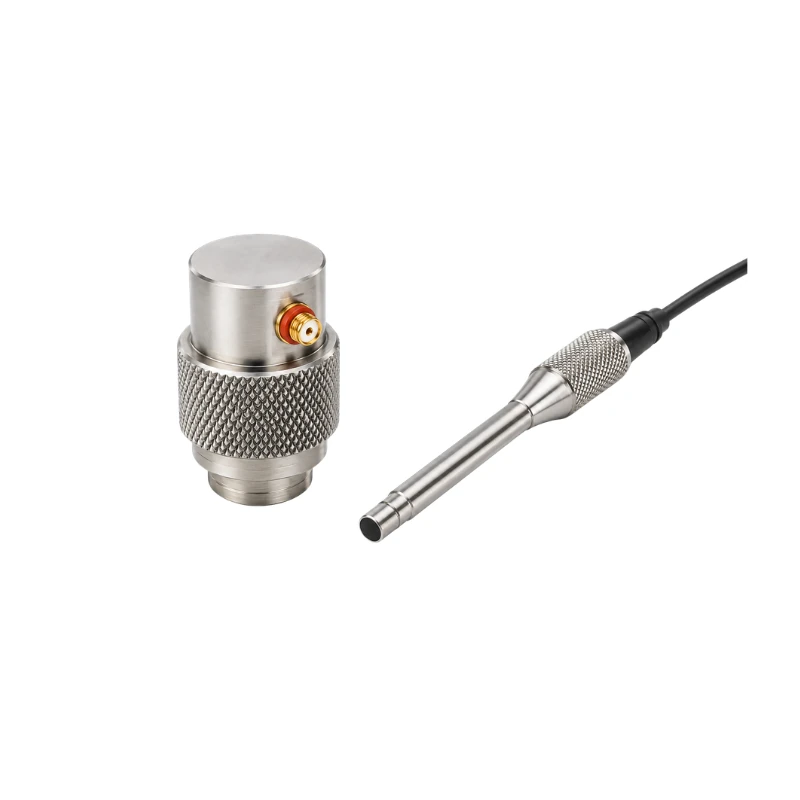

Produktübersicht
BBTM-PT ist für die Ultraschall-Dickenmessung von dünnen Blechen, dünnwandigen Rohren, kleinen Bauteilen, gekrümmten Teilen und Bereichen mit begrenztem Kontaktzugang ausgelegt. Die Nahoberflächenauflösung unterstützt die Messung von Metallen, Kunststoffen, Verbundwerkstoffen, Rohren und Turbinenschaufeln. Es kann auch die lokale Wanddicke am Boden einer äußeren Korrosionsmulde messen.
Mehrere Frequenzen, Elementgrößen, Verzögerungsstrecken und Kontaktspitzen stehen zur Verfügung, um akustische Eigenschaften, Dicke, Krümmung, Kontaktfläche und Auflösungsanforderungen des Prüfmaterials abzudecken.
Hauptmerkmale
- Präzise Dickenmessung für dünne Werkstoffe, dünnwandige Strukturen und kleine Bauteile
- Gute Nahoberflächenauflösung für kurze Schallwege
- Austauschbare Verzögerungsstrecken für verschiedene Kontaktflächen und Bauteilprofile
- Hochfrequenzoptionen für bessere Auflösung bei dünnen Werkstoffen und kleinen Messbereichen
- Kleine Kontaktspitzen für beengte Räume, gekrümmte Oberflächen und lokale Korrosionsmulden
- Gerade, rechtwinklige und 45°-Griffoptionen
Typische Anwendungen
- Dickenmessung an dünnen Blechen und dünnwandigen Rohren
- Dickenmessung an Rohren und gekrümmten Bauteilen
- Dickenmessung an Kunststoffen und Verbundwerkstoffen
- Turbinenschaufeln und kleine komplexe Bauteile
- Lokale Restwandmessung am Boden äußerer Korrosionsmulden
- Prüfung nah an der Oberfläche
Technische Spezifikationen
| Parameter | Verfügbare Optionen |
|---|---|
| Messmethode | Kontakt-Ultraschall-Puls-Echo-Messung |
| Frequenz | 2,25, 3,5, 5, 7,5, 10, 15, 20 und 22 MHz |
| Elementdurchmesser | 3, 5, 6 und 13 mm |
| Kleine Kontaktspitze | 1,7 und 2,3 mm |
| Länge der Verzögerungsstrecke | 9,5 und 12,5 mm |
| Anschluss | Microdot- oder BNC-Kabel, je nach Konfiguration |
| Griffstil | Gerade, rechtwinklig oder 45° |
| Verzögerungsstrecke | Austauschbar |
Verfügbare Konfigurationen
| Konfigurationspunkt | Verfügbare Optionen |
|---|---|
| Betriebsfrequenz | Auswahl je nach Werkstoff, Dicke und Auflösungsanforderung |
| Elementgröße | 3, 5, 6 oder 13 mm |
| Kontaktfläche | Standard-Verzögerungsstrecke oder kleine Kontaktspitze |
| Verzögerungsstrecke | Austauschoption 9,5 oder 12,5 mm |
| Handhabungsstil | Standard, Stiftform, rechtwinklig oder 45° |
| Anschluss | Microdot- oder BNC-Kabel |
Auswahlhilfe
Höhere Frequenzen eignen sich für dünne Werkstoffe und Messungen mit höherer Auflösung. Kleinere Elemente und Kontaktspitzen eignen sich für gekrümmte Oberflächen, enge Bereiche und lokale Messpunkte. Bei der Auswahl sind Werkstoff, Zielstärke, Oberflächenkrümmung, verfügbarer Kontaktbereich und Geräteschnittstelle zu berücksichtigen.
