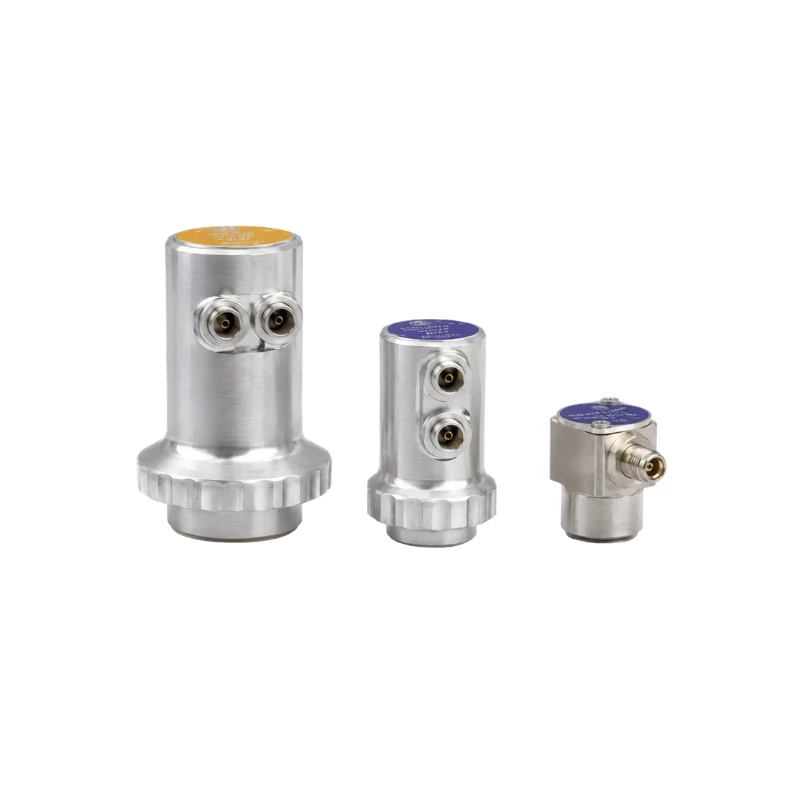

Descripción del producto
BBTM-CW está diseñado para la medición de corrosión, erosión y espesor de pared remanente en tuberías, tanques de almacenamiento, recipientes a presión, equipos industriales y componentes mecánicos. Es adecuado para mantenimiento industrial, evaluación de estado e inspección periódica, incluida la medición por contacto en superficies rugosas, componentes curvos y regiones cercanas a la superficie.
Las trayectorias acústicas de transmisión y recepción separadas proporcionan una buena respuesta cerca de la superficie y ayudan a reducir el ruido causado por la dispersión en materiales de grano grueso. Hay disponibles múltiples frecuencias, tamaños de elemento, distancias focales acústicas, caras de contacto y opciones de conexión.
Características principales
- Diseñada para la medición de corrosión, erosión y espesor de pared remanente
- Trayectorias de transmisión y recepción separadas para buena resolución cercana a la superficie
- Apta para tuberías, recipientes y otros componentes curvos
- Buena adaptabilidad de acoplamiento sobre superficies de contacto rugosas
- Ayuda a reducir el ruido de dispersión en materiales de grano grueso
- La cara de contacto puede adaptarse a componentes curvos
- Configuraciones estándar, compactas y de tamaño pequeño
Aplicaciones típicas
- Medición de corrosión y espesor de pared remanente en tuberías
- Inspección de tanques de almacenamiento y recipientes a presión
- Monitoreo de erosión en equipos industriales
- Medición en superficies curvas y rugosas
- Inspección de recubrimientos y soldaduras de aporte
- Tornillos, pernos, pasadores y otros componentes pequeños
- Inspección ultrasónica por contacto de materiales de grano grueso
Especificaciones técnicas
| Parámetro | Opciones disponibles |
|---|---|
| Método de medición | Medición ultrasónica por contacto transmisión-recepción |
| Frecuencia | 1, 2, 2,25, 3,5, 4, 5, 7,5 y 10 MHz |
| Forma del elemento | Redonda o rectangular |
| Tamaño del elemento redondo | 5, 6, 8, 10 y 13 mm |
| Distancia focal acústica | 3–30 mm, según la configuración |
| Superficie de contacto | Plana estándar o contorneada |
| Conexión | Lemo 00, Microdot, cable BNC fijo o MMD montado lateralmente |
| Cable | Cable de conexión de doble canal, según la configuración |
Configuraciones disponibles
| Elemento de configuración | Opciones disponibles |
|---|---|
| Frecuencia de funcionamiento | Selección dentro del rango de 1 a 10 MHz |
| Tamaño del elemento | Múltiples opciones redondas o rectangulares |
| Distancia focal acústica | 3–30 mm |
| Tamaño de la sonda | Configuración estándar, compacta o pequeña |
| Superficie de contacto | Plana o contorneada según el componente |
| Conexión | Lemo 00, Microdot, BNC o MMD |
Guía de selección
La selección debe considerar el material de ensayo, el espesor esperado, el estado de corrosión, la rugosidad de la superficie, la curvatura del componente, el espacio de medición disponible y la conexión del instrumento. Se puede seleccionar una cara de contacto contorneada para componentes curvos, mientras que las configuraciones compactas o pequeñas son adecuadas para accesos restringidos y zonas de medición pequeñas.
