Présentation du produit

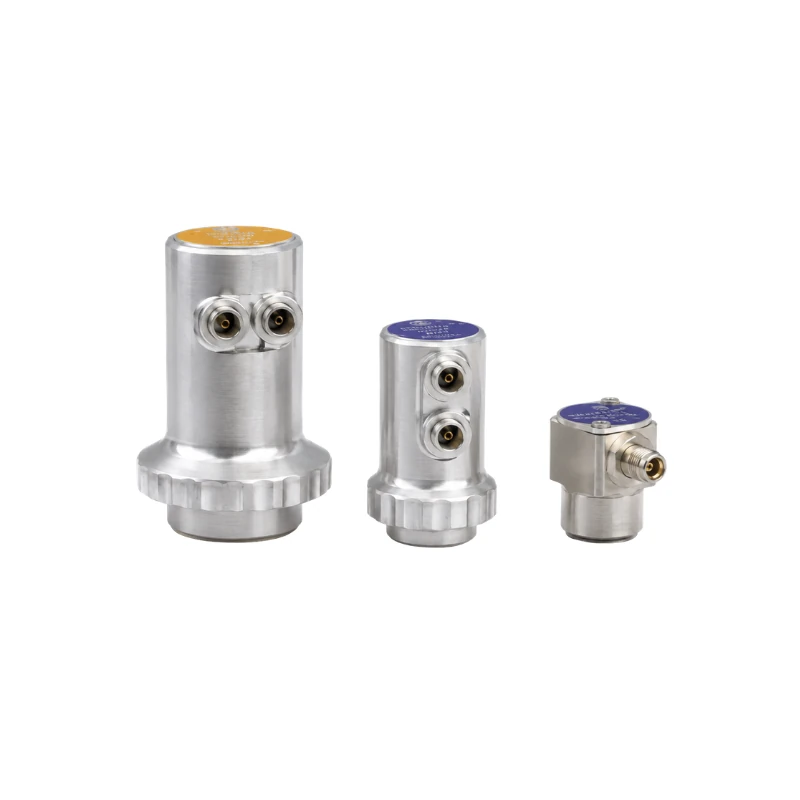

Le BBTM-CW est conçu pour mesurer la corrosion, l’érosion et l’épaisseur de paroi résiduelle des tubes, réservoirs de stockage, appareils sous pression, équipements industriels et composants mécaniques. Il convient à la maintenance, à l’évaluation de l’état et aux contrôles périodiques, y compris sur les surfaces rugueuses, les pièces courbes et les zones proches de la surface.
Les voies acoustiques d’émission et de réception séparées assurent une bonne réponse près de la surface et contribuent à réduire le bruit de diffusion dans les matériaux à gros grains. Plusieurs fréquences, dimensions d’élément, distances focales acoustiques, faces de contact et connexions sont disponibles.
Caractéristiques principales
- Mesure de la corrosion, de l’érosion et de l’épaisseur de paroi résiduelle
- Voies d’émission et de réception séparées pour une bonne résolution près de la surface
- Adapté aux tubes, réservoirs et autres pièces courbes
- Bonne adaptation du couplage sur les surfaces rugueuses
- Réduction du bruit de diffusion dans les matériaux à gros grains
- Face de contact profilable selon la courbure de la pièce
- Formats standard, compact et de petite taille
Applications typiques
- Mesure de la corrosion et de la paroi résiduelle des tubes
- Contrôle des réservoirs de stockage et appareils sous pression
- Surveillance de l’érosion des équipements industriels
- Mesure sur surfaces courbes et rugueuses
- Contrôle des revêtements et rechargements soudés
- Vis, boulons, axes et autres petits composants
- Contrôle ultrasonore par contact de matériaux à gros grains
Spécifications techniques
| Paramètre | Options disponibles |
|---|---|
| Méthode de mesure | Mesure ultrasonore par contact en émission-réception |
| Fréquence | 1, 2, 2,25, 3,5, 4, 5, 7,5 et 10 MHz |
| Forme de l’élément | Ronde ou rectangulaire |
| Diamètre des éléments ronds | 5, 6, 8, 10 et 13 mm |
| Distance focale acoustique | 3–30 mm selon la configuration |
| Face de contact | Plane standard ou profilée |
| Connexion | Lemo 00, Microdot, câble BNC fixe ou MMD latéral |
| Câble | Câble de connexion à deux voies selon la configuration |
Configurations disponibles
| Élément de configuration | Options disponibles |
|---|---|
| Fréquence de service | Sélection dans la plage de 1 à 10 MHz |
| Dimension de l’élément | Plusieurs options rondes ou rectangulaires |
| Distance focale acoustique | 3–30 mm |
| Format du palpeur | Standard, compact ou de petite taille |
| Face de contact | Plane ou profilée selon la pièce |
| Connexion | Lemo 00, Microdot, BNC ou MMD |
Guide de sélection
La sélection doit tenir compte du matériau, de l’épaisseur attendue, de l’état de corrosion, de la rugosité, de la courbure, de l’espace de mesure et de la connexion de l’appareil. Une face profilée convient aux pièces courbes, tandis que les formats compacts ou de petite taille sont adaptés aux accès restreints et aux petites zones de mesure.
