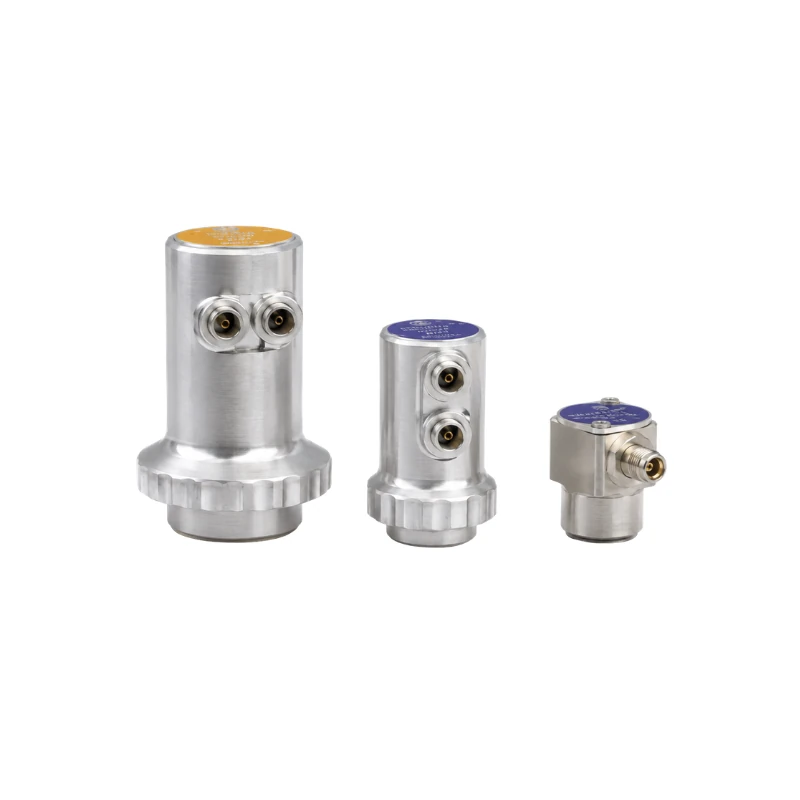

产品概述
BBTM-CW 用于管道、储罐、压力容器、工业设备和机械部件的腐蚀、冲蚀及剩余壁厚测量。产品适合工业维护、设备状态评估和定期检测，也可用于粗糙表面、曲面及近表面区域的接触式超声检测。
产品采用独立发射与接收声学通道，可提高近表面响应，并减少粗晶材料散射产生的噪声。多种频率、晶片尺寸、声学焦距、接触面和连接方式可供选择。
产品特点
- 面向腐蚀、冲蚀和剩余壁厚测量
- 独立发射与接收通道，具有良好的近表面分辨率
- 适合管道、容器及其他曲面工件
- 在粗糙接触面上具有良好的耦合适应性
- 有助于降低粗晶材料散射产生的噪声
- 接触面可根据曲面工件进行匹配
- 提供标准、紧凑和小尺寸配置
典型应用
- 管道腐蚀与剩余壁厚测量
- 储罐和压力容器壁厚检测
- 工业设备冲蚀监测
- 曲面及粗糙表面工件测量
- 包覆层和堆焊层检测
- 螺钉、螺栓、销轴及其他小型部件检测
- 粗晶材料的接触式超声检测
技术参数
| 参数 | 可选范围 |
|---|---|
| 测量方式 | 接触式超声发射-接收测量 |
| 频率 | 1、2、2.25、3.5、4、5、7.5、10 MHz |
| 晶片形式 | 圆形或矩形 |
| 圆形晶片尺寸 | 5、6、8、10、13 mm |
| 声学焦距 | 3–30 mm，取决于配置 |
| 接触面 | 标准平面或曲面匹配 |
| 连接方式 | Lemo 00、Microdot、固定 BNC 电缆或侧装 MMD |
| 电缆 | 双通道连接电缆，取决于配置 |
可选配置
| 配置项目 | 可选内容 |
|---|---|
| 工作频率 | 1–10 MHz 范围内选择 |
| 晶片尺寸 | 圆形或矩形，多种尺寸可选 |
| 声学焦距 | 3–30 mm |
| 探头尺寸 | 标准型、紧凑型或小尺寸型 |
| 接触面 | 平面或按工件曲率匹配 |
| 连接方式 | Lemo 00、Microdot、BNC 或 MMD |
选型说明
选型时应考虑被测材料、预计壁厚、腐蚀状态、表面粗糙度、工件曲率、测量空间及配套仪器接口。曲面工件可选择匹配接触面；空间受限或测量区域较小时，可选择紧凑或小尺寸配置。
