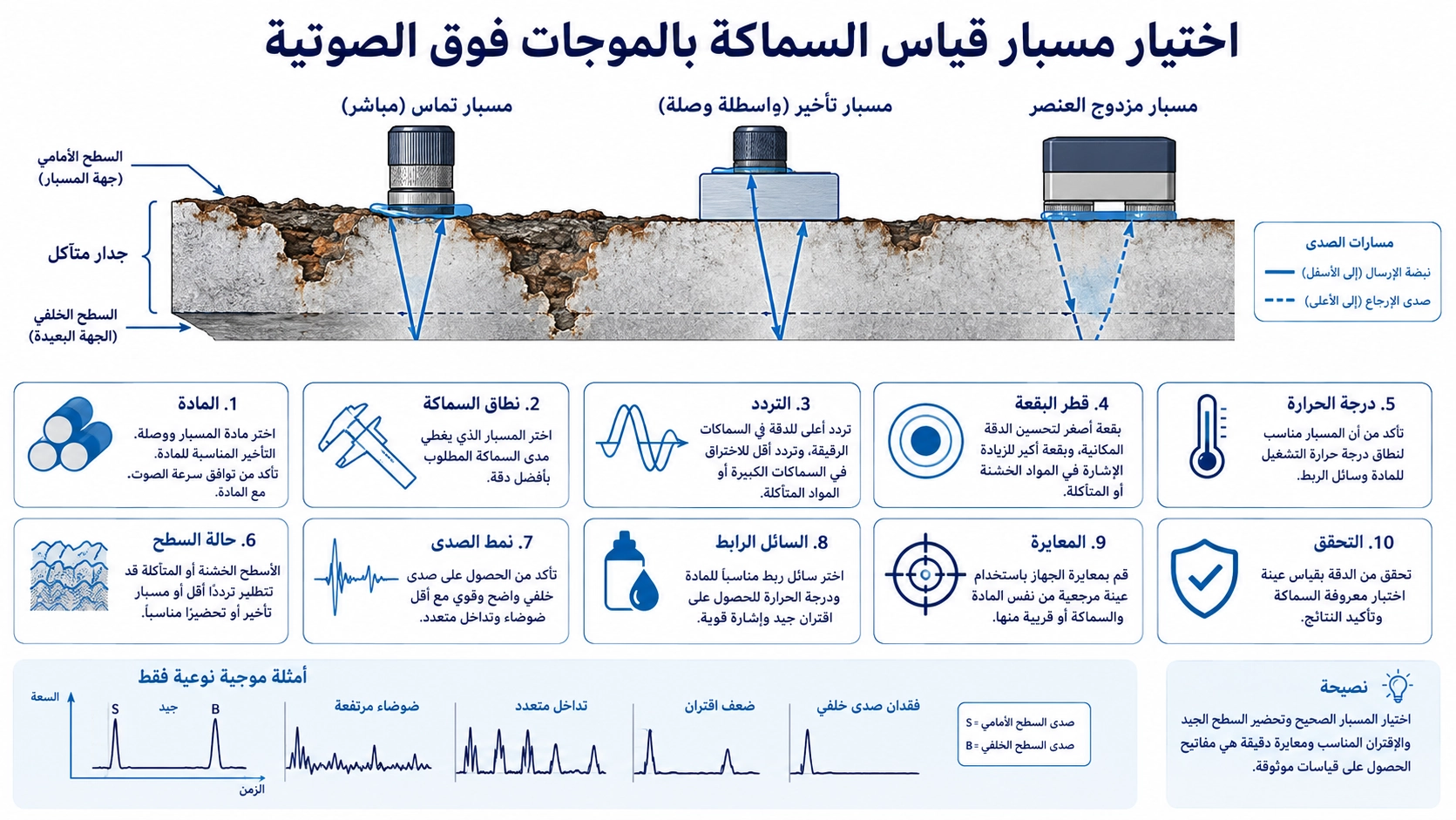

اختيار مجسات قياس السماكة بالموجات فوق الصوتية: مراقبة التآكل مقابل القياس الدقيق للجدران الرقيقة

مهمتا قياس سماكة لا ينبغي أن تتشاركا مجساً افتراضياً واحداً

تطلب مراقبة التآكل تحديد أدنى سماكة جدار متبقية على سطح قد يكون خشناً أو منقراً أو مطلياً أو منحنياً. أما القياس الدقيق للجدران الرقيقة فيطلب من النظام فصل أصداء متقاربة زمنياً وقياس مقطع صغير، يكون عادةً أوضح تحديداً. تستخدم المهمتان زمن طيران الموجات فوق الصوتية، لكنهما تفرضان متطلبات مختلفة على المحول الكهروضغطي والجهاز والمعايرة وطريقة المسح.

لذلك لا يكون سؤال البداية الصحيح «أي تردد هو الأفضل؟»، بل «أي صدى يجب توقيته وفي أي ظروف للسطح والمادة؟». يستخدم مجس تلامسي ثنائي العنصر كثيراً في مسوحات التآكل لأن عنصري الإرسال والاستقبال فيه يشكلان مساراً صوتياً متقاطعاً تحت سطح الدخول. وتستخدم القياسات الدقيقة غالباً تهيئة بخط تأخير أحادي العنصر أو تهيئة أخرى عالية الدقة مختارة للمادة ونطاق السماكة. ولا تضمن أي من الفئتين حدّاً أدنى للسماكة من دون اختبار نظام المجس والمقياس كاملاً.

كيف يتحول قياس السماكة بنبضة-صدى إلى رقم

يقيس المقياس فترة زمنية مرتبطة بالأصداء ويحوّلها باستخدام السرعة الصوتية المعتمدة للمادة. في أبسط تصور مثالي، تساوي السماكة سرعة الصوت مضروبة في زمن الذهاب والإياب ومقسومة على اثنين. لكن الأنظمة الفعلية يجب أن تتعامل أيضاً مع تأخير المجس وانحراف الصفر وتصحيح مسار V للعناصر الثنائية وأصداء الطلاء وتحول النمط والسرعة المعتمدة على درجة الحرارة واختيار الصدى.

قد تكون القيمة الرقمية المستقرة ظاهرياً خاطئة مع ذلك إذا التقط الجهاز الصدى الخطأ. تشمل الممارسة الجيدة عرض شكل الموجة أو التحقق منه عندما تكون المخاطرة مرتفعة، والمعايرة على مادة ممثلة، وفحص النتيجة مقابل سماكات معلومة قرب طرفي النطاق المقصود.

قياس التآكل وسماكة الجدار المتبقية

يبحث فحص التآكل عادة في مساحة عن القيم الدنيا الموضعية بدلاً من قياس نقطة مثالية واحدة. فقد يحمل السطح الخارجي قشوراً أو طلاءً، في حين قد يكون السطح الداخلي غير منتظم. يمكن لمجس ثنائي العنصر أن يحسن السلوك قرب السطح ويقلل بعض تأثيرات الواجهة، لكنه يضيف مساراً صوتياً على شكل V يتطلب التعويض الصحيح. ويجب أن تلائم بصمة التلامس كذلك انحناء الأنبوب ومقياس الحفر.

يُقدَّم مجس BBTM-CW لقياس سماكة التآكل والجدار المتبقي لهذه الفئة من المهام. ويظل الاختيار بحاجة إلى معرفة المادة ونطاق الجدار المتبقي المتوقع وقطر الأنبوب والطلاء وتجهيز السطح ودرجة الحرارة وكثافة المسح ووسط الاقتران وواجهة المقياس. لا تستنتج حداً أدنى قابلاً للقياس أو تصنيفاً لأسطح ساخنة من اسم التطبيق وحده.

أثناء المسح، قد يخفي فقد الاقتران أو تجسير حفرة أو تضاعف الصدى أو صدى مبكر غير صالح موضعاً رقيقاً أو يعرض قيمة مرتفعة بصورة خاطئة. ينبغي أن يحدد إجراء المسح تباعد الشبكة وإعادة المسح الموضعي ومراجعة شكل الموجة والتقاط القيم الدنيا والفحوص المرجعية وكيفية معالجة القراءات المشكوك فيها.

القياس الدقيق وقياس الجدران الرقيقة

تنتج الجدران الرقيقة فواصل زمنية قصيرة بين أصداء الواجهة والجدار الخلفي. يجب أن تكون النبضة قصيرة بما يكفي، وأن يكون عرض نطاق الجهاز وطريقة التوقيت مناسبين بما يكفي، لتمييز الفاصل المطلوب. يحسن التردد الأعلى دقة المقاطع الرقيقة غالباً، لكنه يزيد التوهين ولا يعالج الاقتران الضعيف أو المادة غير المناسبة.

يمثل مجس BBTM-PT الدقيق لقياس سماكة الجدران الرقيقة هذا الاتجاه في الاختيار. ينبغي أن يتضمن طلب عرض سعر صالح المادة والسماكات الاسمية والحدية والانحناء وتشطيب السطح والطبقات ودرجة الحرارة وهدف قابلية تكرار القياس وإمكانية الوصول المتاحة وطراز المقياس. يجب إثبات الدقة على معايير ممثلة، لا استقراؤها من التردد وحده.

يمكن لتهيئات خط التأخير أن تبعد أول صدى قابل للاستخدام عن نبضة الإثارة وأن تساعد مع المواد الرقيقة. وقد يكون مداها الأقصى أكثر محدودية، كما تتغير مادة التأخير مع درجة الحرارة. تستطيع مناطق التلامس الصغيرة جداً أن تلائم الأجزاء المنحنية لكنها تتطلب محاذاة دقيقة. هذه مفاضلات على مستوى النظام وليست مزايا عامة.

خصائص المجس ونتائجها العملية

الخاصية	اعتبار مسح التآكل	اعتبار الجدار الرقيق	التحقق
ترتيب العناصر	مسار متقاطع ثنائي العنصر وتصحيح مسار V	نبضة قصيرة وفصل واضح للأصداء	درجات معلومة وشكل الموجة
التردد	اختراق عبر مادة خشنة أو عالية التوهين	دقة الأصداء المتقاربة	نسبة الإشارة إلى الضجيج عبر النطاق
قطر التلامس	الانحناء والحفر وتغطية المسح	الوصول إلى المزايا الصغيرة والمحاذاة	هندسة ممثلة
وجه التآكل أو التأخير	المتانة والاقتران على أسطح الموقع	توقيت قريب من السطح وانجراف حراري	فحوص الصفر ودرجة الحرارة
إعداد الجهاز	الكسب والحجب ومسار V والتقاط القيم الدنيا	عرض النطاق ونمط الصدى والدقة	إعداد معتمد محفوظ

السطح والطلاء ووسط الاقتران متغيرات قياس

يحل وسط الاقتران محل الهواء عند واجهة المجس، لكن زيادة كمية وسط الاقتران ليست أفضل دائماً. ينبغي أن تكون طبقته متسقة وملائمة للمادة ودرجة الحرارة ومتوافقة مع قطعة العمل. يمكن لقشور الصدأ أو الطلاء السائب أو رذاذ اللحام أو الانحناء أن تميل المجس أو ترفعه. يجب أن يحدد إجراء الفحص تجهيز السطح وفق قيود الأصل.

قد يضيف الطلاء زمناً مستقلاً للعبور. تدعم بعض تركيبات الأجهزة والمجسات أوضاعاً من صدى إلى صدى أو أوضاعاً مخصصة للطلاء، لكن يجب تأكيد هذه القدرة للنظام الكامل. ومن غير الآمن افتراض أن كل قيمة معروضة تستبعد الطلاء. وبالمثل، تتغير سرعة الصوت مع المادة وحالة السبيكة ودرجة الحرارة؛ وقد تؤدي المعايرة على سرعة اسمية عامة إلى خطأ منهجي.

المنطقة الميتة وأدنى سماكة قابلة للقياس

المنطقة الميتة هي الفترة التي لا يستطيع فيها النظام فصل صدى مطلوب بشكل موثوق عن الإثارة أو استجابة الواجهة أو الرنين. أدنى سماكة قابلة للقياس هي نتيجة تطبيقية للنظام الكامل، وليست خاصية لاسم المجس وحده. تشير Evident إلى أن استخدام مجس ثنائي العنصر دون نطاقه المصمم قد يؤدي إلى اختيار أصداء غير صالحة وعرض سماكة مرتفعة بصورة خاطئة.

استخدم إرشادات اختيار محولات قياس السماكة بالموجات فوق الصوتية الرسمية مرجعاً تقنياً: تقود المادة ونطاق السماكة الاختيار، ويستخدم التآكل عادة عناصر ثنائية، بينما تقود المواد الرقيقة أو عالية التوهين إلى خيارات تردد مختلفة. تحقق من التركيبة النهائية تجريبياً.

سير عمل القبول لمجموعة المجس والمقياس

1. سجل المجس والكابل والجهاز ووضع البرنامج وإصدار الإعداد.
2. هيئ المعدات والقطع المرجعية عند درجة الحرارة ذات الصلة.
3. عاير الصفر والسرعة باستخدام مادة وسماكات ممثلة.
4. افحص مرجعاً رقيقاً وآخر سميكاً على الأقل ضمن النطاق المقصود.
5. كرر مع انحناء وطلاء وسطح واقعيين عند الاقتضاء.
6. امسح حُفراً أو درجات صناعية مضبوطة وأكد العثور على القيمة الدنيا.
7. راجع هوية الصدى وقابلية التكرار والحساسية لموضع المجس.
8. وثّق رفض حالات فقد الاقتران والصدى غير الصالح.

يمكن لفحوص الاستجابة الكهربائية والنبضية دعم فحص الواردات واستكشاف الأعطال. يشرح دليل اختبار المحولات بالموجات فوق الصوتية المعاوقة والحساسية والرنين والمقارنة الزوجية، لكن تلك الاختبارات المكتبية لا تحل محل التحقق من السماكة على معايير مادية.

ما الذي ينبغي إرساله مع الاستفسار

اذكر ما إذا كانت المهمة الرئيسية رسم خريطة التآكل أو فحص الجدار المتبقي أو التحكم في سماكة الإنتاج أو قياس الجدران الرقيقة بدقة. أدرج المادة ونطاق السماكة والهندسة ونصف القطر الأدنى والسطح والطلاء ودرجة الحرارة وطريقة المسح المطلوبة وطراز المقياس والموصل وطول الكابل وقيود وسط الاقتران ومعايير المعايرة والكمية وطريقة القبول. أرسل هذه المعلومات عبر صفحة اتصال Deep Minds Ultrasonic كي يُراجع المجس باعتباره جزءاً من سلسلة القياس الكاملة.

الأسئلة الشائعة

هل يكون المجس الأعلى تردداً أفضل دائماً للجدران الرقيقة؟

لا. فهو يحسن الدقة غالباً، لكن التوهين والاقتران والمادة وعرض نطاق الجهاز يمكن أن تحد من الإشارة القابلة للاستخدام.

هل يستطيع مجس التآكل القياس عبر الطلاء؟

فقط عندما يُتحقق من المجس المختار ووضع الجهاز لهذا الطلاء ونطاق السماكة. وإلا فقد يدخل زمن الطلاء في القيمة أو يُختار الصدى الخطأ.

لماذا قد تكون القراءة المستقرة خاطئة مع ذلك؟

قد يوقّت المقياس مضاعف واجهة أو ضجيجاً أو صدى آخر غير مقصود. يلزم إجراء فحوص مرجعية ودليل من شكل الموجة عندما تكون العاقبة مهمة.

هل ينبغي أن يغطي مجس واحد نطاق السماكة كاملاً؟

ليس بالضرورة. فقد يتطلب النطاق الواسع أو المواد المختلطة أو مهمتا التآكل والدقة معاً أكثر من مجس واحد وإعداداً معتمداً.
