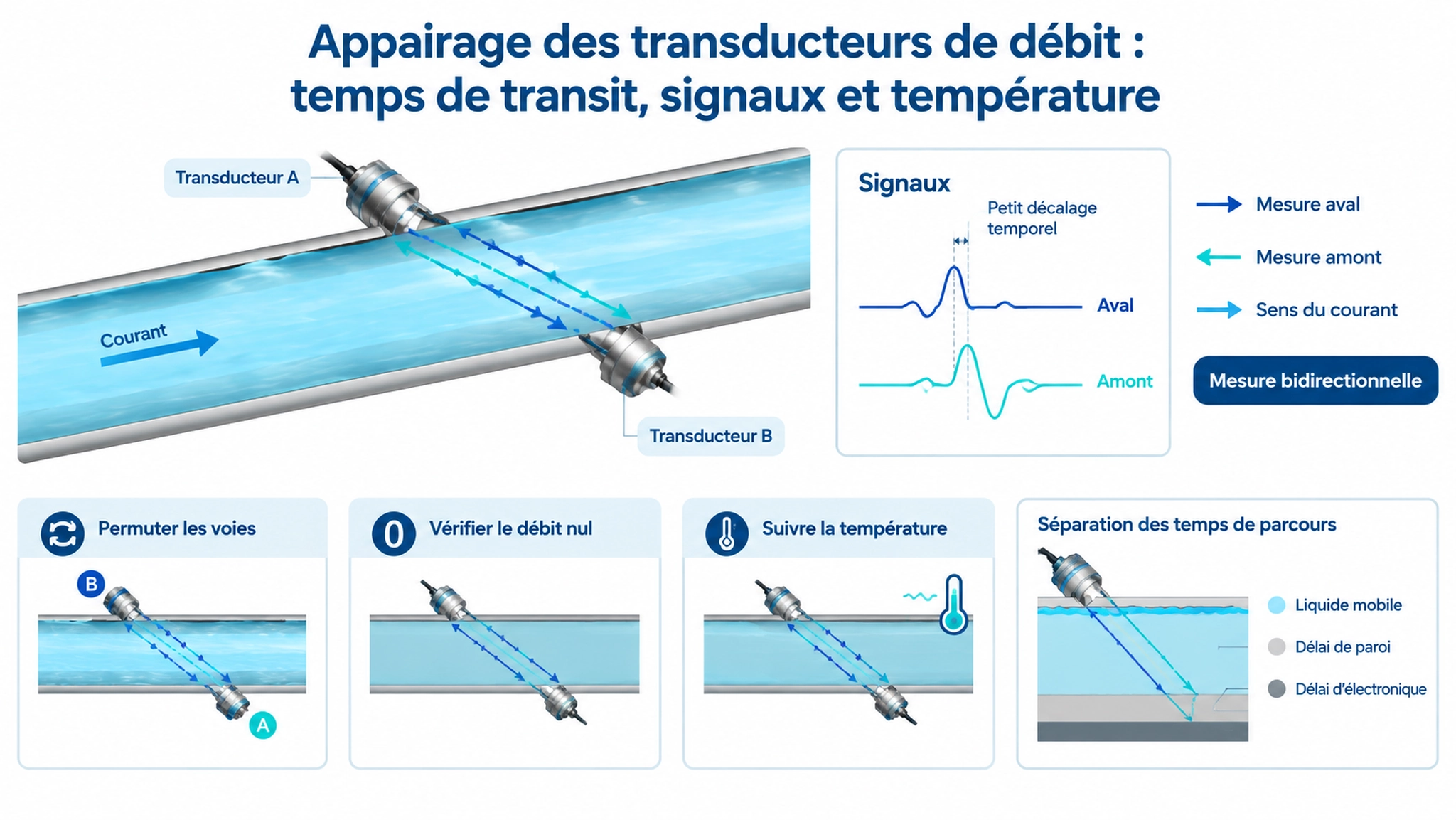

Vérifier que la paire préserve la différence de temps utile
Deux transducteurs de débit peuvent présenter des résonances proches tout en produisant un décalage à débit nul dans la voie de mesure complète. À l’inverse, une légère différence d’amplitude reçue ne rend pas nécessairement la paire inutilisable. En mesure par temps de transit, il faut vérifier que les acquisitions dans les deux sens fournissent une différence de propagation stable et interprétable dans les conditions prévues.
Il s’agit d’un problème d’appairage pour l’intégration OEM, pas d’un tutoriel de contrôle réception. Il implique les transducteurs, leur montage, le trajet liquide, les câbles, la commutation émission-réception, le gain et l’estimateur temporel. Deux fréquences nominales ou une amplitude mesurée à température ambiante ne suffisent pas à qualifier la chaîne.
Séparer le transit dans le liquide du retard système
Pour un trajet acoustique droit idéal de longueur L dans un liquide en écoulement uniforme, c désigne la célérité, v la vitesse axiale et θ l’angle du trajet avec l’axe d’écoulement. Les temps propres au liquide sont :
taval = L / (c + v cos θ) ; tamont = L / (c – v cos θ).
Lorsque v est faible devant c, Δt = tamont – taval ≈ 2Lv cos θ / c². Cette relation montre l’importance des faibles écarts directionnels, mais ne constitue pas l’équation d’étalonnage complète d’un débitmètre. Sabots, parois, couches d’adaptation et électronique ajoutent des retards ; ils ne doivent pas être inclus sans distinction dans L, qui représente le trajet dans le fluide mobile.
Le comparatif entre temps de transit et effet Doppler traite du choix de méthode. Ici, l’objectif est de distinguer l’écart lié au débit de celui provenant d’une asymétrie ou d’une évolution des conditions. Retard commun et retard différentiel n’ont pas les mêmes conséquences ; le seul temps total ne permet pas de les séparer.
Examiner les deux signaux avant de les réduire à deux valeurs
Le transducteur de débit liquide BBFM-Q1M propose des configurations autour de 1 MHz pour l’intégration dans des compteurs. Les options mécaniques, électriques et de bande passante forment des configurations cohérentes, non des caractéristiques à mélanger. Acheter deux composants ne garantit ni leur appairage pour toute électronique ni l’exactitude du compteur final.
Acquérir l’excitation aux bornes et le signal reçu dans chaque sens. Fixer salve, polarité, gain, filtrage et fenêtre d’estimation, ou consigner les différences entre sens. Comparer enveloppe, arrivées précoces, cycles utiles, oscillations résiduelles, écrêtage et bruit. Un pic supérieur n’est pas forcément préférable s’il s’accompagne de saturation ou d’un début de signal déformé.
Les estimateurs réagissent différemment aux variations de forme. Un seuil d’amplitude peut déplacer son instant de franchissement ; une corrélation peut rester robuste tout en choisissant le mauvais cycle ou en dépendant de la fenêtre. À 1 MHz, une période dure 1 µs : une erreur de cycle n’est pas une simple dispersion temporelle. Conserver signaux bruts et diagnostics évite qu’une valeur de débit plausible masque l’erreur.
Localiser l’asymétrie par des changements maîtrisés
| Comparaison | Conditions maintenues | Ce qu’elle aide à localiser |
|---|---|---|
| Inverser le sens d’émission | Même trajet assemblé, état du liquide et réglages documentés. | Différences directionnelles d’amplitude, de forme et de temps. |
| Permuter les voies électriques | Conserver si possible les transducteurs et leur montage. | Effets de commutation, gain, échantillonnage ou câblage. |
| Permuter les positions des transducteurs | Rétablir montage et géométrie identiques. | Interactions suivant un composant ou une position. |
| Rebrancher ou réassembler | Procédure définie et même estimateur. | Dépendance à une connexion ou un couplage instable. |
| Faire varier les conditions thermiques | Relever températures du liquide, du montage et de l’électronique, ainsi que leur stabilisation. | Dérives communes, différentielles et sensibilité aux gradients. |
Ne modifier qu’un facteur à la fois. Un écart qui suit un transducteur révèle une interaction à examiner, pas nécessairement une céramique défectueuse. Impédances de source et de réception, charge des câbles et montage peuvent différencier les acquisitions d’un trajet acoustique réciproque. Si l’écart suit une voie, examiner celle-ci avant de rejeter les composants.
Les électroniques modernes associent génération d’impulsions, interfaces analogiques, gain et acquisition. La documentation du MSP430FR6047 de Texas Instruments illustre ces fonctions distinctes. Elle aide à définir le périmètre d’essai, sans imposer ce circuit ni attribuer ses performances au BBFM-Q1M.
Établir le débit nul avant d’étudier la température
Arrêter une pompe ne prouve pas l’absence de débit. Circulation résiduelle, convection thermique, fuite ou variation de pression peuvent persister. Documenter la stabilité de la boucle et rapprocher les acquisitions opposées pour ne pas confondre évolution du liquide et asymétrie. Consigner l’ordre et la chronologie des acquisitions.
À chaque condition, enregistrer la différence signée amont moins aval, sa moyenne, sa dispersion et sa répétabilité après redémarrage. Une valeur absolue ou une moyenne peut masquer les changements de signe. Un décalage stable et un décalage fluctuant posent des problèmes d’étalonnage différents. Conserver aussi les deux temps individuels : leur dérive commune peut rester invisible dans Δt.
Tester séparément les variations uniformes de température et les gradients. Un montage à l’équilibre ne représente pas un transducteur chauffé tandis que l’autre reste froid. Relever les températures aux endroits pertinents et attendre la stabilisation avant de conclure sur le régime permanent. Inclure câbles et électronique : les effets thermiques ne se limitent pas au matériau piézoélectrique.
Reprendre les essais dans la voie finale après changement de joints, précharge, adhésif, boîtier ou câblage. L’appairage en cuve ne qualifie que ce montage, pas automatiquement le tube de mesure. Vérifier toute correction de zéro selon température et assemblage ; elle ne doit pas masquer une sélection de cycle erronée ou un couplage instable.
Déduire l’acceptation du besoin à faible débit
Il n’existe pas de tolérance d’appairage universelle en nanosecondes pour les transducteurs de 1 MHz. Déduire l’erreur temporelle résiduelle admissible du besoin à faible débit, de la géométrie réelle, de l’estimateur et du budget d’incertitude. Répartir ensuite les contributions entre composants, montage, électronique et compensation. Le guide général de test des transducteurs couvre les contrôles élémentaires ; le livrable supplémentaire est ici un dossier bidirectionnel de la voie de mesure.
- Identifier composants, configurations exactes, positions, câbles et électronique.
- Associer signaux bidirectionnels, réglages temporels, version de l’estimateur et résultats signés.
- Expliquer comment débit nul, équilibre et gradients représentatifs sont établis.
- Rapporter la répétabilité après reconnexion ou assemblage, pas seulement le meilleur signal.
- Vérifier les mesures complètes avec une référence adaptée aux débits et températures pertinents.
Pour échanger avec Deep Minds Ultrasonic, fournir le plan du canal, le liquide, les températures, le besoin à faible débit, les réglages de salve et d’acquisition et la méthode d’acceptation envisagée. Définir aussi l’intégration d’un composant de remplacement. L’objectif est une spécification reproductible, qui sépare appairage, étalonnage du compteur et approbation réglementaire.
