O importante é preservar a diferença de tempo útil
Dois transdutores de vazão podem apresentar ressonâncias semelhantes e ainda gerar um desvio de zero no canal de medição completo. Por outro lado, uma pequena diferença de amplitude recebida não torna o par necessariamente inadequado. Na medição por tempo de trânsito, importa saber se as aquisições a favor e contra o escoamento produzem uma diferença de propagação estável e interpretável nas condições previstas.
Esse é um problema de casamento para integração OEM, não um roteiro geral de inspeção de recebimento. Ele envolve transdutores, montagem, caminho no líquido, cabos, comutação entre transmissão e recepção, ganho e estimador de tempo. Registrar duas frequências nominais ou uma amplitude à temperatura ambiente não qualifica toda essa cadeia.

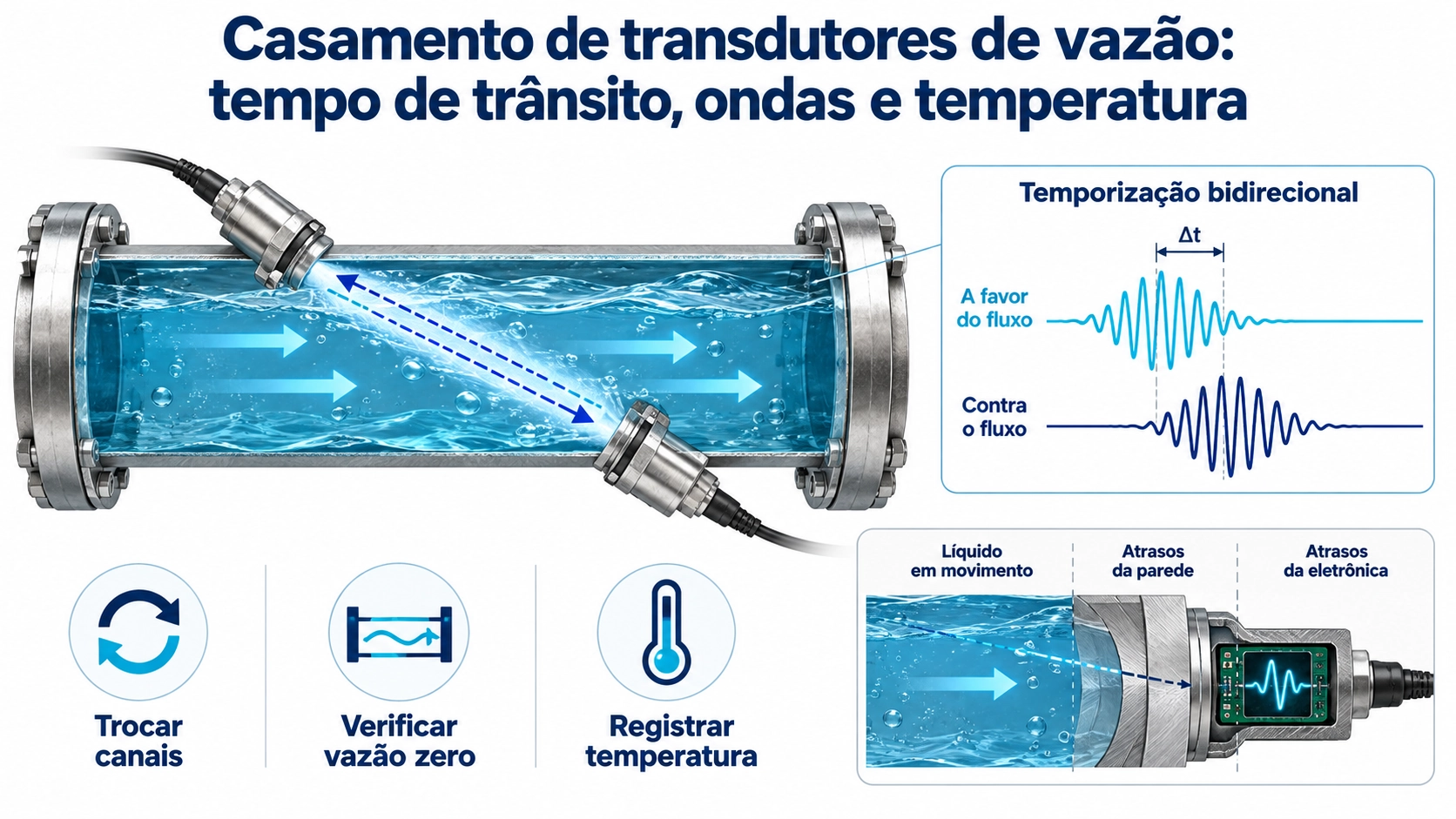

Separe o tempo no fluido do atraso medido pelo sistema
Para um caminho acústico reto ideal de comprimento L em um fluido com escoamento uniforme, c é a velocidade do som, v é a velocidade axial e θ é o ângulo do caminho com o eixo do escoamento. Os tempos apenas no fluido são:
tfavor = L / (c + v cos θ); tcontra = L / (c – v cos θ).
Quando v é pequena em relação a c, Δt = tcontra – tfavor ≈ 2Lv cos θ / c². A expressão explica a importância de diferenças pequenas, mas não é uma equação completa de calibração. Cunhas, parede do tubo, camadas de casamento e eletrônica acrescentam atrasos; não devem ser incluídos indiscriminadamente em L, que representa o percurso no fluido em movimento.
A comparação entre tempo de trânsito e Doppler trata da escolha do método. Aqui, o objetivo é separar o efeito da vazão de assimetrias e mudanças nas condições de ensaio. Atrasos comuns e diferenciais têm consequências distintas; o tempo total, sozinho, não permite separá-los.
Examine as duas formas de onda antes de reduzi-las a dois números
O transdutor de vazão de líquidos BBFM-Q1M oferece configurações em torno de 1 MHz para integração em instrumentos. As opções mecânicas, elétricas e de banda devem ser escolhidas como configurações completas, sem misturar características de versões diferentes. Comprar duas unidades não estabelece automaticamente um par casado para qualquer circuito nem garante a exatidão do medidor pronto.
Adquira a excitação real nos terminais e a recepção nos dois sentidos. Fixe rajada, convenção de polaridade, ganho, filtragem e janela do estimador, ou registre diferenças entre sentidos. Compare envoltória, chegadas antecipadas, ciclos úteis, oscilações residuais, recorte e ruído. Um pico maior não é necessariamente melhor para temporização quando vem acompanhado de saturação ou deformação no início da onda.
Os estimadores reagem de formas diferentes. Um limiar de amplitude pode mudar o instante de cruzamento; a correlação pode ser robusta e ainda escolher o ciclo errado ou depender da janela utilizada. Em 1 MHz, um ciclo dura 1 µs: um erro de seleção de ciclo não deve ser tratado como pequena dispersão temporal. Preserve ondas brutas e diagnósticos para que uma vazão aparentemente plausível não esconda o problema.
Localize a assimetria com mudanças controladas
| Comparação | O que manter controlado | O que ajuda a identificar |
|---|---|---|
| Inverter a transmissão | Mesmo caminho montado, estado do líquido e ajustes documentados. | Diferenças direcionais de amplitude, onda e tempo. |
| Trocar canais elétricos | Manter transdutores e montagem, quando possível. | Efeitos de comutação, ganho, amostragem ou cabeamento. |
| Trocar posições dos transdutores | Restabelecer montagem e geometria equivalentes. | Interações que acompanham o componente ou a posição. |
| Reconectar ou remontar | Procedimento definido e mesmo estimador. | Dependência de conexão ou acoplamento instável. |
| Variar as condições térmicas | Registrar temperaturas do líquido, dispositivo de ensaio e eletrônica, além da estabilização. | Deriva comum, diferencial e sensibilidade a gradientes. |
Mude um fator por vez. Se a diferença acompanhar um transdutor, isso identifica uma interação a investigar, não comprova defeito na cerâmica. Impedâncias de fonte e recepção, carga dos cabos e montagem podem diferenciar as aquisições de um caminho acústico recíproco. Se o efeito acompanhar um canal, investigue-o antes de rejeitar os componentes.
A eletrônica atual reúne geração de pulsos, interfaces analógicas, ganho e amostragem. A documentação do MSP430FR6047 da Texas Instruments ilustra essas funções separadas. Ela ajuda a definir o limite do ensaio, sem exigir esse circuito nem atribuir seu desempenho ao BBFM-Q1M.
Comprove a vazão zero antes de avaliar a temperatura
Desligar a bomba não comprova ausência de escoamento. Circulação residual, convecção térmica, vazamentos ou mudanças de pressão podem permanecer. Documente como a bancada estabelece uma referência estável e intercale aquisições opostas suficientemente próximas para não interpretar mudanças no líquido como assimetria. Registre a sequência e os intervalos de aquisição.
Em cada condição, guarde a diferença com sinal de tempo contra menos tempo a favor do escoamento, sua média, variação e repetibilidade após reiniciar. Um valor absoluto ou uma média pode esconder inversões de sinal. Um desvio estável e outro variável exigem tratamentos diferentes. Preserve também os dois tempos individuais: uma deriva comum pode ficar invisível em Δt.
Teste mudanças uniformes de temperatura separadamente dos gradientes. Uma montagem em equilíbrio não representa um transdutor aquecido e outro frio. Meça em pontos relevantes e aguarde estabilização antes de atribuir um resultado ao regime permanente. Inclua cabos e eletrônica, pois os efeitos térmicos não se restringem ao material piezoelétrico.
Repita no canal definitivo ao mudar vedações, pré-carga, adesivo, carcaça ou disposição dos cabos. O casamento em tanque vale para aquele arranjo, não automaticamente para o tubo de medição final. Verifique qualquer correção de zero em diferentes temperaturas e estados de montagem; ela não deve esconder seleção incorreta de ciclo ou acoplamento instável.
Defina a aceitação a partir do requisito de baixa vazão
Não existe tolerância universal de casamento em nanossegundos para todos os pares de 1 MHz. Derive o erro temporal residual admissível do objetivo de baixa vazão, geometria real, estimador e orçamento de incerteza. Depois, distribua as contribuições entre componentes, montagem, eletrônica e compensação. O guia geral de testes de transdutores apoia as verificações básicas; aqui, exige-se também um registro bidirecional do canal com o par instalado.
- Identifique os dois componentes, versões exatas, posições, cabos e eletrônica.
- Guarde juntas ondas bidirecionais, ajustes de tempo, versão do estimador e resultados com sinal.
- Explique como são estabelecidos vazão zero, equilíbrio e gradientes representativos.
- Informe a repetibilidade após reconexão ou montagem, não apenas a melhor onda.
- Compare medições completas com uma referência adequada nas vazões e temperaturas relevantes.
Para conversar com a Deep Minds Ultrasonic, forneça desenho do canal, líquido, temperaturas, objetivo de baixa vazão, rajada, aquisição e método de aceitação proposto. Defina também como incorporar uma peça de reposição a um par existente. O resultado deve ser uma especificação reproduzível que separe casamento dos componentes, calibração do medidor e aprovação regulatória.
