Entscheidend ist die verlässlich erhaltene Laufzeitdifferenz
Zwei Durchflusswandler können ähnliche Resonanzkurven haben und im vollständigen Messkanal dennoch einen unerwünschten Nullpunktversatz erzeugen. Umgekehrt macht eine leicht unterschiedliche Empfangsamplitude ein Paar nicht automatisch ungeeignet. Bei der Laufzeitdifferenzmessung zählt, ob die Erfassung mit und gegen die Strömung unter den vorgesehenen Bedingungen eine stabile, nachvollziehbare Zeitdifferenz liefert.
Das ist eine Paarungsaufgabe für die OEM-Integration, keine allgemeine Wareneingangsprüfung. Beteiligt sind Wandler, Einbau, Flüssigkeitsschallweg, Kabel, Sende-Empfangs-Umschaltung, Verstärkung und Zeitschätzverfahren. Zwei Nennfrequenzen oder ein einzelner Amplitudenwert bei Raumtemperatur qualifizieren diese Messkette nicht.
Flüssigkeitslaufzeit und Systemverzögerung trennen
Für einen idealen geraden Schallweg der Länge L in gleichförmig strömender Flüssigkeit stehen c für die Schallgeschwindigkeit, v für die axiale Strömungsgeschwindigkeit und θ für den Winkel zur Strömungsachse. Die reinen Flüssigkeitslaufzeiten sind:
tmit = L / (c + v cos θ); tgegen = L / (c – v cos θ).

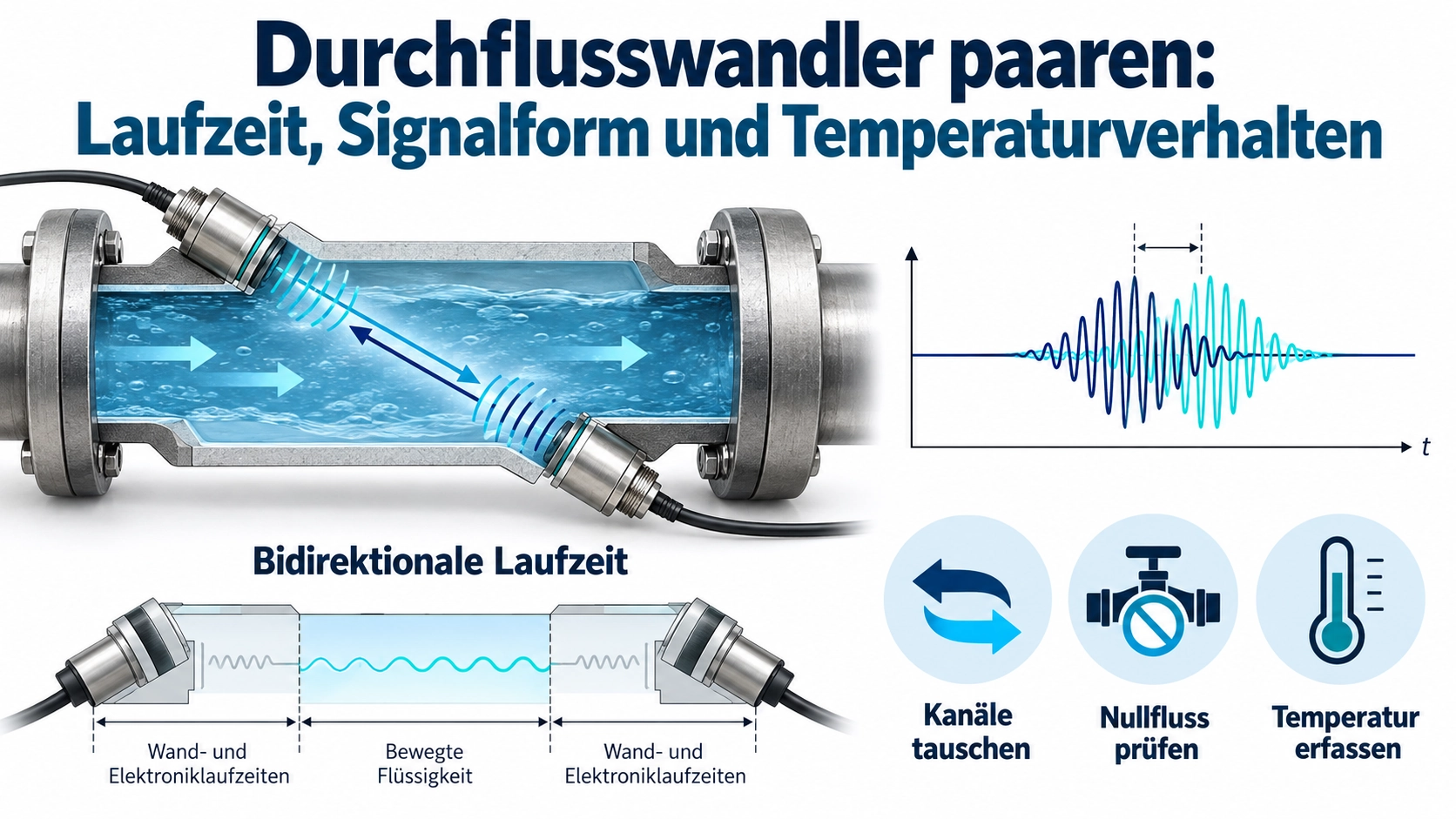

Für v deutlich kleiner als c gilt näherungsweise Δt = tgegen – tmit ≈ 2Lv cos θ / c². Damit wird die Bedeutung kleiner Richtungsunterschiede deutlich. Eine vollständige Kalibriergleichung des realen Messkanals ist das nicht. Vorlaufkeile, Rohrwand, Anpassungsschichten und Elektronik verursachen zusätzliche Verzögerungen; sie dürfen nicht unterschiedslos zur bewegten Flüssigkeitsstrecke L gerechnet werden.
Der Vergleich von Laufzeit- und Doppler-Durchflussmessung behandelt die Methodenwahl. Hier geht es gezielt um die Zuordnung der Differenz zu Strömung, Richtungsasymmetrie oder veränderten Prüfbedingungen. Gemeinsame und differentielle Verzögerung wirken unterschiedlich; die Gesamtlaufzeit allein trennt sie nicht.
Beide Signalformen prüfen, bevor zwei Zeitwerte entstehen
Der BBFM-Q1M für Flüssigkeitsdurchfluss bietet Konfigurationen um 1 MHz zur Geräteintegration. Mechanische, elektrische und Bandbreitenoptionen sind als zusammengehörige Ausführungen auszuwählen. Zwei gekaufte Wandler sind nicht automatisch für jede Schaltung gepaart und garantieren keine Genauigkeit des fertigen Messgeräts.
Die tatsächliche Anregung an den Anschlüssen und das Empfangssignal in beiden Richtungen erfassen. Burst, Polaritätskonvention, Verstärkung, Filterung und Auswertefenster festlegen oder Richtungsunterschiede dokumentieren. Hüllkurve, frühe Signalanteile, nutzbare Perioden, Nachschwingen, Begrenzung und Rauschen vergleichen. Eine höhere Spitze ist kein besseres Zeitsignal, wenn Sättigung oder Verformung am Signalanfang hinzukommen.
Schätzverfahren reagieren unterschiedlich. Bei einem Amplitudenschwellwert verschiebt eine Pegeländerung möglicherweise den Durchgangszeitpunkt. Auch eine robuste Korrelation kann die falsche Periode wählen oder von einem geänderten Fenster abhängen. Bei 1 MHz dauert eine Periode 1 µs. Eine falsche Periodenzuordnung ist keine gewöhnliche kleine Zeitstreuung. Rohsignale und Diagnosedaten aufbewahren, damit ein plausibler Durchflusswert den Fehler nicht verdeckt.
Asymmetrie mit kontrollierten Änderungen eingrenzen
| Vergleich | Konstant halten | Hilft bei der Zuordnung |
|---|---|---|
| Senderichtung umkehren | Gleicher montierter Schallweg, Flüssigkeitszustand und dokumentierte Einstellungen. | Richtungsabhängige Amplituden-, Form- und Zeitunterschiede. |
| Elektrische Kanäle tauschen | Wandler und Einbau möglichst unverändert lassen. | Umschaltung, Verstärkung, Abtastung oder Kabelführung. |
| Wandlerpositionen tauschen | Gleichen Einbau und gleiche Geometrie wiederherstellen. | Wechselwirkungen mit Bauteil oder Einbauposition. |
| Neu anschließen oder montieren | Definiertes Verfahren und gleiches Schätzverfahren. | Abhängigkeit von instabilem Kontakt oder instabiler Kopplung. |
| Temperaturbedingungen variieren | Flüssigkeits-, Vorrichtungs- und Elektroniktemperaturen sowie Beharrung dokumentieren. | Gemeinsame und differentielle Drift sowie Gradienteneinflüsse. |
Jeweils nur einen Faktor ändern. Folgt die Abweichung dem Wandler, zeigt das eine zu untersuchende Wechselwirkung, nicht zwangsläufig einen Keramikdefekt. Quell- und Empfangsimpedanz, Kabelbelastung und Montage können einen reziproken akustischen Weg über die Elektronik unterschiedlich erscheinen lassen. Folgt der Effekt dem Kanal, ist zunächst dieser zu untersuchen.
Moderne Messelektronik verbindet Pulserzeugung, analoge Schnittstelle, Verstärkung und Abtastung. Die Dokumentation zum Texas Instruments MSP430FR6047 veranschaulicht diese Funktionen. Sie hilft bei der Festlegung der Prüfgrenze, schreibt aber weder diesen Baustein vor noch überträgt sie dessen Leistungsdaten auf den BBFM-Q1M.
Zuerst Nulldurchfluss nachweisen, dann Temperatur untersuchen
Eine abgeschaltete Pumpe beweist keinen Nulldurchfluss. Restzirkulation, thermische Konvektion, Leckage und Druckänderungen können bestehen bleiben. Den stabilen Referenzzustand der Prüfschleife beschreiben und Gegenrichtungen zeitlich eng verschachteln, damit wechselnde Flüssigkeitsbedingungen nicht als Asymmetrie erscheinen. Reihenfolge und Zeitabstand der Erfassung dokumentieren.
Für jede Bedingung die vorzeichenbehaftete Differenz gegen minus mit der Strömung, Mittelwert, Streuung und Wiederholbarkeit nach Neustart erfassen. Betrag oder Mittelwert allein können Vorzeichenwechsel verbergen. Ein stabiler und ein schwankender Versatz erfordern unterschiedliche Kalibriermaßnahmen. Beide Einzellaufzeiten zusätzlich zu Δt aufbewahren, sonst kann gemeinsame Drift unsichtbar bleiben.
Gleichmäßige Temperaturänderungen und Temperaturgradienten getrennt prüfen. Eine durchgewärmte Vorrichtung bildet keinen einseitig erwärmten Wandler ab. Temperaturen an aussagekräftigen Stellen messen und vor stationären Aussagen ausreichend stabilisieren lassen. Kabel und Elektronik einschließen: Thermische Effekte entstehen nicht nur im piezoelektrischen Werkstoff.
Nach Änderungen an Dichtungen, Vorspannung, Klebstoff, Gehäuse oder Kabelanordnung im endgültigen Messkanal wiederholen. Die Paarung im Wasserbecken gilt zunächst für diese Vorrichtung, nicht automatisch für das fertige Messrohr. Nullpunktkorrekturen über Temperatur und Montagezustände prüfen; falsche Periodenzuordnung oder instabile Kopplung dürfen damit nicht verdeckt werden.
Abnahme aus der Kleinstdurchflussanforderung ableiten
Es gibt keine universelle Nanosekundentoleranz für alle 1-MHz-Paare. Die zulässige verbleibende Zeitabweichung folgt aus dem Ziel bei kleinen Durchflüssen, realer Geometrie, Schätzverfahren und Unsicherheitsbudget. Beiträge von Bauteilen, Einbau, Elektronik und Kompensation anschließend aufteilen. Der allgemeine Leitfaden zur Wandlerprüfung unterstützt die Grundlagen. Zusätzlich wird hier ein bidirektionaler Datensatz des gepaarten Messkanals benötigt.
- Beide Wandler, genaue Ausführungen, Positionen, Kabel und Elektronik identifizieren.
- Rohsignale, Zeiteinstellungen, Verfahrensversion und vorzeichenbehaftete Ergebnisse zusammenhalten.
- Nulldurchfluss, Temperaturgleichgewicht und repräsentative Gradienten beschreiben.
- Wiederholbarkeit nach Anschluss oder Montage statt nur des besten Signals berichten.
- Vollständige Durchflussmessungen mit geeigneter Referenz über relevante Durchflüsse und Temperaturen prüfen.
Für Deep Minds Ultrasonic sind Kanalzeichnung, Flüssigkeit, Temperaturbereich, Kleinstdurchflussziel, Burst- und Erfassungseinstellungen sowie das vorgeschlagene Abnahmeverfahren hilfreich. Auch Ersatzwandler im bestehenden Paar berücksichtigen. Ziel ist eine reproduzierbare Integrationsspezifikation, die Wandlerpaarung, Gerätekalibrierung und regulatorische Zulassung klar unterscheidet.
