Comprobar si la pareja conserva la diferencia de tiempo útil
Dos transductores de caudal pueden presentar resonancias similares y aun así generar un desplazamiento a caudal cero en el canal completo. A la inversa, una pequeña diferencia de amplitud recibida no invalida necesariamente la pareja. En la medición por tiempo de tránsito interesa que las adquisiciones a favor y en contra del flujo proporcionen una diferencia estable e interpretable en las condiciones previstas.
Es un problema de emparejamiento para integración OEM, no una guía general de inspección de entrada. Incluye transductores, montaje, trayecto líquido, cables, conmutación de transmisión y recepción, ganancia y estimador temporal. Anotar dos frecuencias nominales o una amplitud a temperatura ambiente no demuestra la aptitud de toda la cadena.

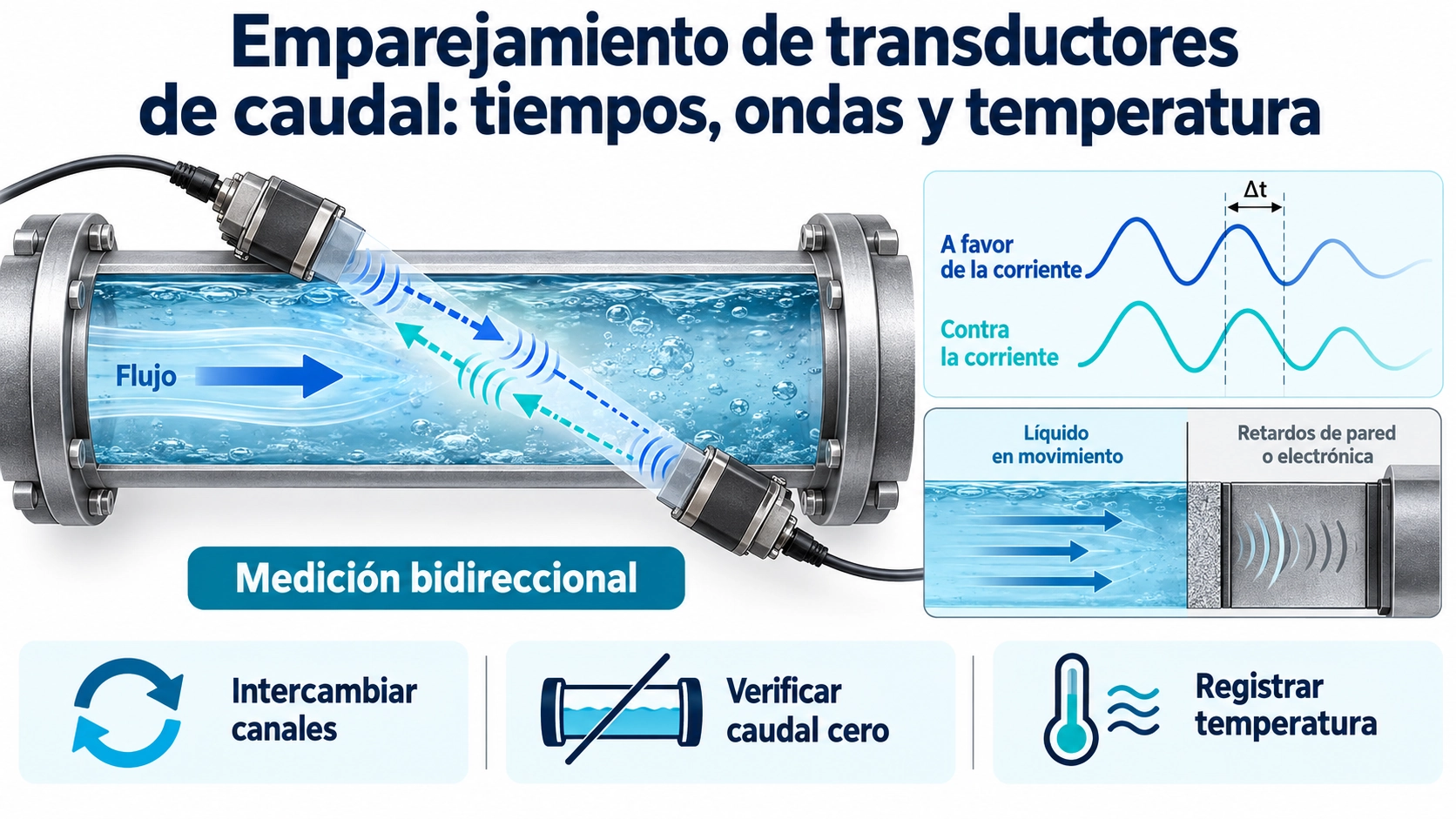

Separar el tránsito en el líquido del retardo del sistema
Para un trayecto acústico recto ideal de longitud L en un fluido con velocidad uniforme, c representa la velocidad del sonido, v la velocidad axial y θ el ángulo respecto al eje del flujo. Los tiempos correspondientes solo al fluido son:
tfavor = L / (c + v cos θ); tcontra = L / (c – v cos θ).
Si v es pequeña frente a c, Δt = tcontra – tfavor ≈ 2Lv cos θ / c². La expresión explica la importancia de diferencias pequeñas, pero no es una ecuación completa de calibración. Cuñas, paredes, capas de adaptación y electrónica añaden retardos; no deben incluirse sin distinción en L, que corresponde al fluido en movimiento.
La comparación entre tiempo de tránsito y Doppler desarrolla la elección del método. Aquí se trata de distinguir qué diferencia procede del flujo y cuál de una asimetría o de condiciones cambiantes. Un retardo común y uno diferencial tienen efectos distintos; observar solo el tiempo total no permite separarlos.
Examinar ambas ondas antes de reducirlas a dos números
El transductor de caudal líquido BBFM-Q1M ofrece configuraciones alrededor de 1 MHz para integración en instrumentos. Sus opciones mecánicas, eléctricas y de banda deben seleccionarse como configuraciones completas, no mezclarse en una especificación supuesta. Dos unidades no constituyen automáticamente una pareja validada para cualquier circuito ni garantizan la exactitud del caudalímetro terminado.
Adquirir la excitación real en bornes y la señal recibida en ambos sentidos. Fijar ráfaga, polaridad, ganancia, filtrado y ventana del estimador, o registrar diferencias direccionales. Comparar envolvente, llegadas tempranas, ciclos útiles, oscilación residual, recorte y ruido. Un pico mayor no mejora necesariamente la temporización si incluye saturación o un inicio de señal deformado.
Los estimadores responden de manera distinta a los cambios de forma. Un umbral de amplitud puede desplazar el cruce; la correlación puede ser robusta y aun así elegir un ciclo equivocado o depender de la ventana. A 1 MHz, un ciclo dura 1 µs: elegir otro ciclo no es una pequeña dispersión temporal. Conservar ondas originales y diagnósticos evita que un caudal aparentemente razonable oculte el error.
Localizar la asimetría mediante cambios controlados
| Comparación | Qué mantener | Qué ayuda a identificar |
|---|---|---|
| Invertir la transmisión | Mismo trayecto montado, estado del líquido y ajustes documentados. | Diferencias direccionales de amplitud, onda y tiempo. |
| Intercambiar canales eléctricos | No modificar transductores ni montaje, si es viable. | Efectos de conmutación, ganancia, muestreo o tendido de cables. |
| Intercambiar posiciones de los transductores | Restablecer montaje y geometría equivalentes. | Interacciones que siguen al componente o a la posición. |
| Reconectar o volver a montar | Procedimiento definido y mismo estimador. | Dependencia de conexiones o acoplamientos inestables. |
| Repetir con distintas temperaturas | Registrar temperaturas de líquido, útil y electrónica, y su estabilización. | Deriva común, diferencial y sensibilidad a gradientes. |
Cambiar un factor cada vez. Si la diferencia sigue a un transductor, localiza una interacción que investigar, pero no demuestra un defecto cerámico. Impedancias de fuente y receptor, carga de cables y montaje pueden diferenciar las adquisiciones de un trayecto acústico recíproco. Si el efecto sigue al canal eléctrico, investigarlo antes de rechazar los componentes.
La electrónica actual combina generación de pulsos, interfaces analógicas, ganancia y muestreo. La documentación del MSP430FR6047 de Texas Instruments ilustra esas funciones. Sirve para delimitar la prueba, no para imponer ese circuito ni trasladar sus prestaciones al BBFM-Q1M.
Demostrar el caudal cero antes de estudiar la temperatura
Parar una bomba no demuestra ausencia de flujo. Pueden persistir circulación residual, convección térmica, fugas o variaciones de presión. Documentar cómo se obtiene una referencia estable e intercalar adquisiciones opuestas lo bastante próximas para no confundir cambios del líquido con diferencias direccionales. Registrar orden y tiempos de adquisición.
En cada condición, guardar el resultado con signo de tiempo contra el flujo menos tiempo a favor, su media, variación y repetibilidad tras reiniciar. Una diferencia absoluta o una media puede ocultar cambios de signo. Un desplazamiento estable y uno fluctuante requieren tratamientos distintos. Conservar ambos tiempos individuales además de Δt, pues una deriva común puede quedar invisible en la diferencia.
Evaluar por separado cambios uniformes y gradientes de temperatura. Un útil en equilibrio no representa un transductor caliente y otro frío. Medir en puntos relevantes y dejar estabilizar antes de asignar un resultado estacionario. Incluir cables y electrónica: los efectos térmicos no se limitan al material piezoeléctrico.
Repetir en el canal final al cambiar juntas, precarga, adhesivo, carcasa o cableado. El emparejamiento en agua solo acredita ese útil, no el tubo definitivo. Comprobar la corrección de cero a distintas temperaturas y estados de montaje; no debe esconder selección de ciclo errónea ni acoplamiento inestable.
Derivar la aceptación del requisito de bajo caudal
No existe una tolerancia universal en nanosegundos para todas las parejas de 1 MHz. Derivar el error temporal residual admisible del objetivo de bajo caudal, geometría real, estimador y presupuesto de incertidumbre. Repartir después las contribuciones de componentes, montaje, electrónica y compensación. La guía general de pruebas de transductores aporta las comprobaciones básicas; aquí se necesita además un registro bidireccional del canal emparejado.
- Identificar ambos componentes, configuraciones exactas, posiciones, cables y electrónica.
- Conservar juntas ondas bidireccionales, ajustes, versión del estimador y resultados con signo.
- Explicar cómo se establecen caudal cero, equilibrio y gradientes representativos.
- Informar de repetibilidad tras reconexión o montaje, no solo de la mejor onda.
- Contrastar la medición completa con una referencia adecuada a los caudales y temperaturas relevantes.
Para hablar con Deep Minds Ultrasonic, aportar plano del canal, líquido, temperaturas, objetivo de bajo caudal, ráfaga, adquisición y método de aceptación propuesto. Definir también cómo incorporar un recambio a una pareja existente. El resultado debe ser una especificación reproducible que distinga emparejamiento, calibración del caudalímetro y aprobación reglamentaria.
