Descripción del producto

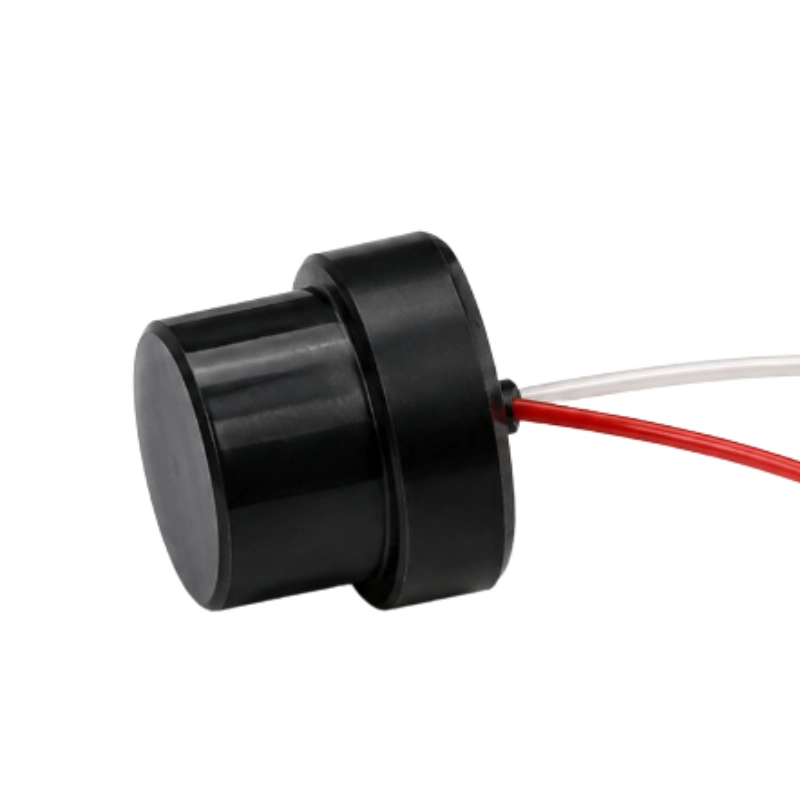

BBFM-Q1M es un transductor ultrasónico de 1 MHz para caudalímetros ultrasónicos de líquidos, contadores de energía térmica y módulos de medición de líquidos. Se integra en el canal de medición como elemento acústico de transmisión y recepción, permitiendo medir el caudal del líquido mediante la propagación de señales ultrasónicas.
Hay tres configuraciones mecánicas y acústicas disponibles para distintas estructuras de canal de flujo, espacios de instalación, longitudes de trayectoria acústica y requisitos de ángulo de haz. Todas las configuraciones incorporan carcasa PPS, presión máxima de trabajo de 1,6 MPa y protección IP68.
Características principales
- Frecuencia central de trabajo de 0,98-1,0 MHz
- Ancho de banda de frecuencia del 10% o 25%
- Ángulo de haz de 6° o 9°
- Carcasa PPS
- Presión máxima de trabajo de 1,6 MPa
- Protección IP68
- Adecuado para equipos de medición de caudal líquido y energía térmica
Configuraciones de parámetros disponibles
| Parámetro | Banda ancha 21 mm | Estándar 17 mm | Compacto 12 mm |
|---|---|---|---|
| Frecuencia central de trabajo | 0,98 MHz ±2% | 1,0 MHz ±4% | 1,0 MHz ±5% |
| Ancho de banda de frecuencia | 25% | 10% | 10% |
| Sensibilidad combinada de transmisión y recepción | ≥ -32 dB | >1,0 V | >80 mV |
| Ángulo del haz (-3 dB, ángulo completo) | 6° | 9° | 9° |
| Capacitancia | 1200 pF ±15% | 520 pF ±20% | 400 pF ±20% |
| Impedancia paralela mínima | 150 Ω ±30% | 700 Ω ±30% | 500 Ω ±30% |
| Temperatura de trabajo | 4-95 °C | 0-50 °C | 0-95 °C |
| Diámetro exterior máximo | 21 mm | 17 mm | 12 mm |
| Longitud axial de la carcasa | 9,5 mm | 9 mm | 8,5 mm |
| Longitud de cable | – | 200 mm | 40 mm |
Especificaciones comunes
| Parámetro | Valor |
|---|---|
| Tensión máxima de trabajo | <200 V, pulso, ciclo de trabajo del 2% |
| Presión máxima de trabajo | 1,6 MPa |
| Material de la carcasa | PPS |
| Grado de protección | IP68 |
| Temperatura de prueba de parámetros | 25 °C |
Cableado
En la configuración estándar de 17 mm, el cable rojo es positivo y el cable blanco es negativo.
Aplicaciones típicas
- Caudalímetros ultrasónicos de líquidos
- Contadores ultrasónicos de calor y energía frigorífica
- Módulos de medición de caudal líquido
- Equipos OEM de medición de líquidos
