产品概述
BBFM-Q1M 是一款用于超声液体流量计、热量计及液体计量模块的 1 MHz 超声换能器。产品作为声学发射和接收元件集成到测量流道中，通过超声信号传播实现液体流量测量。
产品提供三种尺寸和声学参数组合，可根据流道结构、安装空间、声程及波束角要求进行选择。各组合均采用 PPS 外壳，最大工作压力为 1.6 MPa，防护等级为 IP68。
产品特点
- 0.98-1.0 MHz 中心工作频率
- 10% 或 25% 频率带宽可选
- 6° 或 9° 波束角可选
- PPS 外壳
- 最大工作压力 1.6 MPa
- IP68 防护等级
- 适用于液体流量和热量计量设备
可选参数组合
| 参数 | 21 mm 宽带型 | 17 mm 标准型 | 12 mm 紧凑型 |
|---|---|---|---|
| 中心工作频率 | 0.98 MHz ±2% | 1.0 MHz ±4% | 1.0 MHz ±5% |
| 频率带宽 | 25% | 10% | 10% |
| 综合收发灵敏度 | ≥ -32 dB | >1.0 V | >80 mV |
| 波束角（-3 dB 全角） | 6° | 9° | 9° |
| 静电电容 | 1200 pF ±15% | 520 pF ±20% | 400 pF ±20% |
| 最小并联阻抗 | 150 Ω ±30% | 700 Ω ±30% | 500 Ω ±30% |
| 工作温度 | 4-95 ℃ | 0-50 ℃ | 0-95 ℃ |
| 最大外径 | 21 mm | 17 mm | 12 mm |
| 外壳轴向长度 | 9.5 mm | 9 mm | 8.5 mm |
| 引线长度 | – | 200 mm | 40 mm |
通用技术参数
| 参数 | 数值 |
|---|---|
| 最大工作电压 | <200 V，脉冲，占空比 2% |
| 最大工作压力 | 1.6 MPa |
| 外壳材料 | PPS |
| 防护等级 | IP68 |
| 参数测试环境 | 25 ℃ |
接线说明

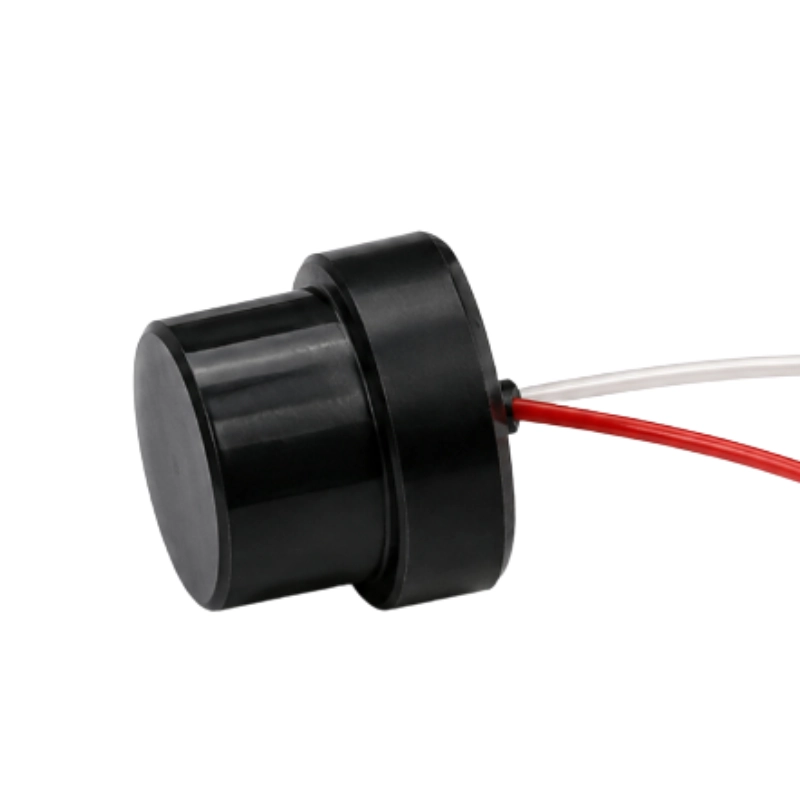

17 mm 标准型采用红色线连接正极，白色线连接负极。
典型应用
- 超声液体流量计
- 超声热量计和冷量计
- 液体流量测量模块
- OEM 液体计量设备
