Produktübersicht

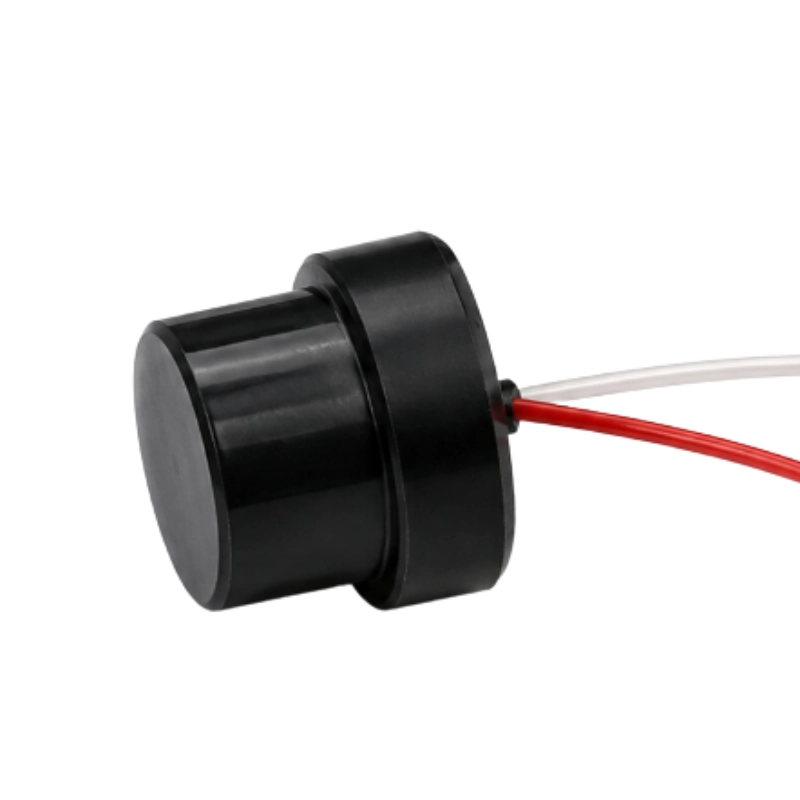

BBFM-Q1M ist ein 1-MHz-Ultraschallwandler für Ultraschall-Flüssigkeitsdurchflussmesser, Wärmezähler und Flüssigkeits-Messmodule. Er wird als akustisches Sende- und Empfangselement in den Messkanal integriert und ermöglicht Flüssigkeitsdurchflussmessung über die Ausbreitung von Ultraschallsignalen.
Drei mechanische und akustische Konfigurationen sind für unterschiedliche Strömungskanalstrukturen, Einbauräume, akustische Pfadlängen und Strahlwinkelanforderungen verfügbar. Alle Konfigurationen verfügen über ein PPS-Gehäuse, einen maximalen Arbeitsdruck von 1,6 MPa und IP68-Schutz.
Hauptmerkmale
- 0,98-1,0 MHz zentrale Arbeitsfrequenz
- 10% oder 25% Frequenzbandbreite
- 6° oder 9° Strahlwinkel
- PPS-Gehäuse
- Maximaler Arbeitsdruck von 1,6 MPa
- IP68-Schutz
- Geeignet für Flüssigkeitsdurchfluss- und Wärmeenergie-Messgeräte
Verfügbare Parameterkonfigurationen
| Parameter | 21 mm Breitband | 17 mm Standard | 12 mm Kompakt |
|---|---|---|---|
| Zentrale Arbeitsfrequenz | 0,98 MHz ±2% | 1,0 MHz ±4% | 1,0 MHz ±5% |
| Frequenzbandbreite | 25% | 10% | 10% |
| Kombinierte Sende- und Empfangsempfindlichkeit | ≥ -32 dB | >1,0 V | >80 mV |
| Strahlwinkel (-3 dB Vollwinkel) | 6° | 9° | 9° |
| Kapazität | 1200 pF ±15% | 520 pF ±20% | 400 pF ±20% |
| Minimaler Parallelwiderstand | 150 Ω ±30% | 700 Ω ±30% | 500 Ω ±30% |
| Betriebstemperatur | 4-95 °C | 0-50 °C | 0-95 °C |
| Maximaler Außendurchmesser | 21 mm | 17 mm | 12 mm |
| Axiale Gehäuselänge | 9,5 mm | 9 mm | 8,5 mm |
| Leitungslänge | – | 200 mm | 40 mm |
Gemeinsame Spezifikationen
| Parameter | Wert |
|---|---|
| Maximale Betriebsspannung | <200 V, Puls, 2% Tastgrad |
| Maximaler Arbeitsdruck | 1,6 MPa |
| Gehäusematerial | PPS |
| Schutzart | IP68 |
| Parameter-Prüftemperatur | 25 °C |
Verdrahtung
Bei der 17-mm-Standardkonfiguration ist die rote Leitung positiv und die weiße Leitung negativ.
Typische Anwendungen
- Ultraschall-Flüssigkeitsdurchflussmesser
- Ultraschall-Wärme- und Kälteenergiezähler
- Flüssigkeitsdurchfluss-Messmodule
- OEM-Geräte für Flüssigkeitsmessung
