Présentation du produit

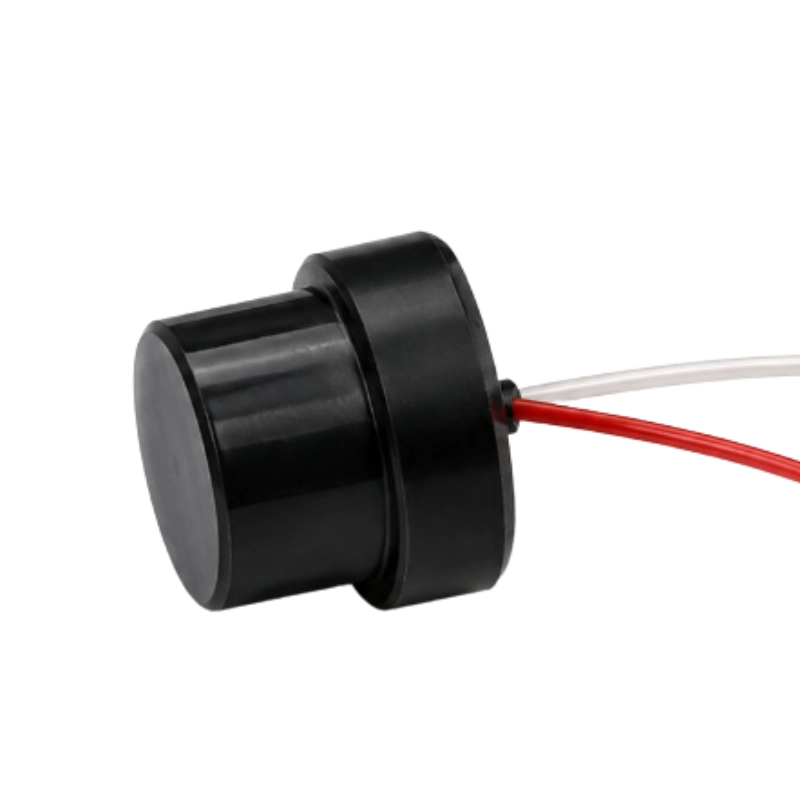

Le BBFM-Q1M est un transducteur ultrasonore de 1 MHz destiné aux débitmètres à liquide, aux compteurs d’énergie thermique et aux modules de comptage. Il s’intègre dans le canal de mesure comme élément acoustique d’émission et de réception afin de mesurer le débit par propagation ultrasonore.
Trois configurations mécaniques et acoustiques sont disponibles selon la structure du canal, l’espace de montage, la longueur du trajet acoustique et l’angle de faisceau requis. Toutes utilisent un boîtier en PPS, supportent une pression maximale de 1,6 MPa et offrent une protection IP68.
Caractéristiques principales
- Fréquence centrale de service de 0,98 à 1,0 MHz
- Bande passante de 10 % ou 25 %
- Angle de faisceau de 6° ou 9°
- Boîtier en PPS
- Pression de service maximale de 1,6 MPa
- Protection IP68
- Adapté aux équipements de mesure de débit liquide et d’énergie thermique
Configurations disponibles
| Paramètre | Large bande 21 mm | Standard 17 mm | Compact 12 mm |
|---|---|---|---|
| Fréquence centrale de service | 0,98 MHz ±2 % | 1,0 MHz ±4 % | 1,0 MHz ±5 % |
| Bande passante | 25 % | 10 % | 10 % |
| Sensibilité combinée émission/réception | ≥ -32 dB | >1,0 V | >80 mV |
| Angle du faisceau (-3 dB, angle total) | 6° | 9° | 9° |
| Capacité | 1 200 pF ±15 % | 520 pF ±20 % | 400 pF ±20 % |
| Impédance parallèle minimale | 150 Ω ±30 % | 700 Ω ±30 % | 500 Ω ±30 % |
| Température de service | 4 à 95 °C | 0 à 50 °C | 0 à 95 °C |
| Diamètre extérieur maximal | 21 mm | 17 mm | 12 mm |
| Longueur axiale du boîtier | 9,5 mm | 9 mm | 8,5 mm |
| Longueur des conducteurs | – | 200 mm | 40 mm |
Caractéristiques communes
| Paramètre | Valeur |
|---|---|
| Tension de service maximale | <200 V, impulsions, rapport cyclique 2 % |
| Pression de service maximale | 1,6 MPa |
| Matériau du boîtier | PPS |
| Indice de protection | IP68 |
| Température d’essai des paramètres | 25 °C |
Câblage
Pour la configuration standard de 17 mm, le fil rouge correspond au positif et le fil blanc au négatif.
Applications typiques
- Débitmètres à liquide ultrasonores
- Compteurs ultrasonores d’énergie thermique et frigorifique
- Modules de mesure du débit liquide
- Équipements OEM de comptage de liquides
