السؤال المهم هو مدى حفاظ الزوج على فرق الزمن المفيد
قد يتشابه منحنيَا الرنين لمحولين لقياس التدفق، ومع ذلك يظهر انحراف عند انعدام التدفق في قناة القياس الكاملة. وفي المقابل، لا يجعل اختلاف بسيط في سعة الاستقبال الزوج غير صالح بالضرورة. ففي قياس التدفق بزمن العبور، المهم أن توفر عمليتا الاقتناء مع الجريان وعكسه فرق انتشار مستقرا وقابلا للتفسير في الظروف المطلوبة.
هذه مسألة مواءمة للتكامل لدى مصنعي المعدات، وليست دليلا عاما لفحص الوارد. وتشمل المحولين والتثبيت والمسار في السائل والكابلات والتحويل بين الإرسال والاستقبال والكسب وخوارزمية تقدير الزمن. ولا تكفي مقارنة ترددين اسميين أو سعة واحدة عند حرارة الغرفة لتأهيل سلسلة القياس.

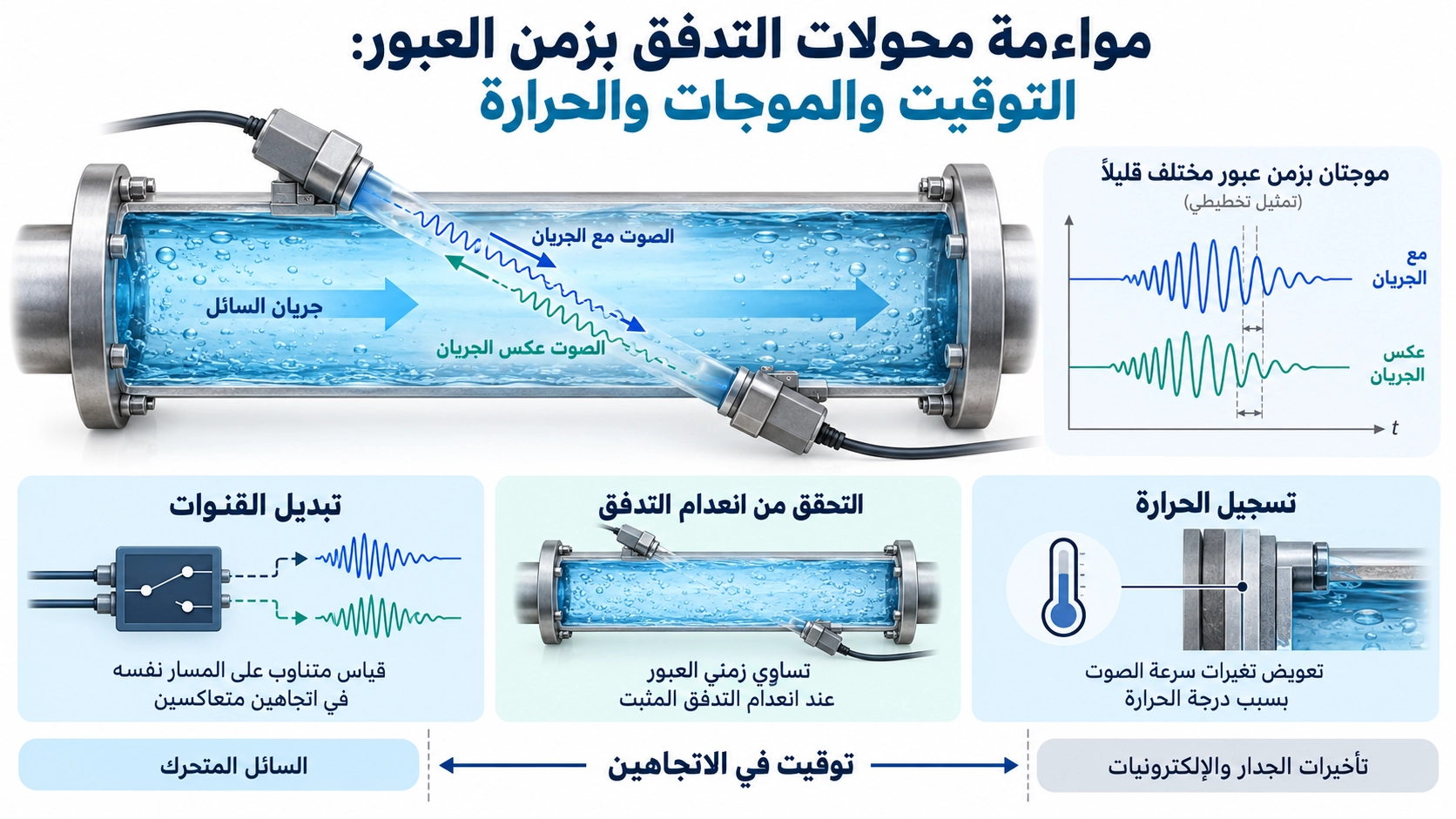

افصل زمن العبور في السائل عن تأخير النظام المقاس
لمسار صوتي مستقيم مثالي طوله L في سائل ذي جريان منتظم، تمثل c سرعة الصوت، وv السرعة المحورية، وθ زاوية المسار مع محور الجريان. ويكون الزمن في السائل وحده:
tdown = L / (c + v cos θ); tup = L / (c – v cos θ).
عندما تكون سرعة الجريان صغيرة مقارنة بسرعة الصوت، نحصل تقريبا على Δt = tup – tdown ≈ 2Lv cos θ / c². توضح العلاقة أهمية فروق الزمن الصغيرة، لكنها ليست معادلة معايرة كاملة لقناة فعلية. فالأوتاد وجدران الأنابيب وطبقات المواءمة والإلكترونيات تضيف تأخيرا؛ ولا يجوز جمعها بلا تمييز ضمن طول المسار في السائل المتحرك L.
تشرح مقارنة قياس التدفق بزمن العبور ودوبلر اختيار الطريقة. أما هنا فالهدف أضيق: فصل الفرق الناتج عن الجريان عن عدم التناظر أو تغير ظروف الاختبار. وللتأخير المشترك والتأخير التفاضلي نتائج مختلفة؛ ولا يفصل بينهما زمن الرحلة الكلي وحده.
افحص الموجتين قبل اختزالهما إلى قيمتي زمن
يوفر محول تدفق السوائل BBFM-Q1M تهيئات تعمل قرب 1 MHz للتكامل في أجهزة القياس. وينبغي اختيار الخيارات الميكانيكية والكهربائية وعرض النطاق كتهيئات متماسكة، لا خلطها في مواصفة مفترضة. وشراء وحدتين لا يثبت مواءمتهما لكل دائرة ولا يضمن دقة العداد النهائي.
سجّل الإثارة الفعلية عند الأطراف والإشارة المستقبلة في الاتجاهين. وثبّت قطار النبضات وتعريف القطبية والكسب والترشيح ونافذة التقدير، أو وثّق اختلاف الإعدادات. قارن الغلاف والوصول المبكر والدورات المفيدة والاهتزاز المتبقي والقص والضوضاء. فالقمة الأكبر ليست بالضرورة إشارة توقيت أفضل إذا صاحبتها حالة تشبع أو تشوه في مقدمة الموجة.
تختلف استجابة خوارزميات التقدير لتغير الموجة. فقد يتحرك عبور عتبة السعة عندما تتغير السعة؛ وقد يكون الارتباط متينا ومع ذلك يختار دورة خاطئة أو يتأثر بالنافذة. وعند 1 MHz تستغرق الدورة 1 µs، لذلك لا يعد اختيار دورة خاطئة مجرد تشتت زمني صغير. احتفظ بالموجات الخام وبيانات التشخيص حتى لا تخفي قيمة تدفق معقولة ظاهريا هذا الخطأ.
حدد مصدر عدم التناظر بتغييرات مضبوطة
| المقارنة | ما يبقى مضبوطا | ما تساعد على تحديده |
|---|---|---|
| عكس اتجاه الإرسال | المسار المجمع نفسه وحالة السائل والإعدادات الموثقة. | الفروق الاتجاهية في السعة والموجة والزمن. |
| تبديل القنوات الكهربائية | إبقاء المحولات والتثبيت دون تغيير متى أمكن. | أثر التحويل والكسب وأخذ العينات ومسارات الكابلات. |
| تبديل مواضع المحولات | إعادة التثبيت والهندسة نفسيهما. | تفاعلات تتبع المكون أو موضعه. |
| إعادة التوصيل أو التجميع | إجراء محدد وخوارزمية التقدير نفسها. | الاعتماد على اتصال أو اقتران غير مستقر. |
| تكرار المقارنة حراريا | تسجيل حرارة السائل والحامل والإلكترونيات وحالة الاستقرار. | الانجراف المشترك والتفاضلي والحساسية للتدرجات. |
غيّر عاملا واحدا كل مرة. وإذا تبع الفرق محولا، فهذا يحدد تفاعلا يستحق البحث، ولا يثبت عيبا في السيراميك. فقد تغير ممانعة المصدر والمستقبل وتحميل الكابلات والتثبيت استجابة مسار صوتي تبادلي عند قياسه عبر الإلكترونيات الكاملة. وإذا تبع الفرق قناة كهربائية، فافحصها قبل رفض المحولات.
تجمع إلكترونيات القياس الحديثة توليد النبضات والواجهات التناظرية والكسب وأخذ العينات. وتوضح وثائق Texas Instruments MSP430FR6047 هذه الوظائف المنفصلة. وهي خلفية لتحديد حدود الاختبار، وليست اشتراطا لهذا المكون أو نقلا لأدائه المنشور إلى BBFM-Q1M.
أثبت انعدام التدفق قبل دراسة الحرارة
إيقاف المضخة لا يكفي لإثبات انعدام الجريان. فقد يبقى دوران متبق أو حمل حراري أو تسرب أو تغير ضغط. وضّح كيف تحقق حلقة الاختبار مرجعا مستقرا، وقارب زمنيا بين القياسات المتعاكسة حتى لا تفسر تغير السائل كفرق اتجاهي. وسجّل تسلسل الاقتناء وتوقيته.
في كل حالة، احتفظ بالفرق ذي الإشارة، أي زمن عكس الجريان ناقص زمن مع الجريان، ومتوسطه وتغيره وتكراريته بعد إعادة البدء. لا تكتف بالقيمة المطلقة أو متوسط يخفي تغير الإشارة. فالانحراف المستقر والمتقلب يحتاجان إلى معالجة مختلفة. واحفظ الزمنين الفرديين أيضا، فقد يبقى الانجراف المشترك غير ظاهر في Δt.
اختبر تغير الحرارة المنتظم والتدرجات كلّا على حدة. فالحامل المتزن حراريا لا يمثل محولا ساخنا وآخر باردا. سجّل الحرارة في المواضع المهمة وانتظر الاستقرار قبل وصف النتيجة بأنها مستقرة. وأدرج الكابلات والإلكترونيات، لأن الأثر الحراري لا يقتصر على المادة الكهروضغطية.
كرر الاختبار في القناة النهائية بعد تغيير موانع التسرب أو التحميل المسبق أو اللاصق أو الغلاف أو ترتيب الكابلات. فالمواءمة في حوض الماء تخص ذلك الترتيب ولا تؤهل أنبوب القياس النهائي تلقائيا. وتحقق من تصحيح الصفر عبر الحرارة وحالات التجميع؛ فلا يجوز استخدامه لإخفاء اختيار دورة خاطئة أو اقتران غير مستقر.
استمد القبول من متطلبات التدفق المنخفض
لا توجد سماحية عامة بالنانوثانية لكل زوج يعمل عند 1 MHz. استمد خطأ الزمن المتبقي المسموح من هدف التدفق المنخفض والهندسة الفعلية والخوارزمية وميزانية عدم اليقين. ثم وزع المساهمات بين المكونات والتثبيت والإلكترونيات والتعويض. ويدعم الدليل العام لاختبار المحولات الفحوص الأساسية؛ أما الإضافة المطلوبة هنا فهي سجل ثنائي الاتجاه لقناة القياس مع الزوج.
- عرّف المكونين وتهيئتيهما وموضعيهما والكابلات والإلكترونيات.
- احفظ الموجات المتعاكسة وإعدادات الزمن وإصدار الخوارزمية والنتائج ذات الإشارة معا.
- اشرح تحقيق انعدام التدفق والتوازن الحراري والتدرجات الممثلة للتطبيق.
- سجّل التكرارية بعد التوصيل أو التجميع، لا أفضل موجة فقط.
- تحقق من القياسات الكاملة بمرجع مناسب عند التدفقات والحرارات المهمة.
للمناقشة مع Deep Minds Ultrasonic، قدم رسم القناة والسائل ودرجات الحرارة وهدف التدفق المنخفض وإعدادات النبضات والاقتناء وطريقة القبول المقترحة. وحدد إدخال مكون بديل في زوج موجود. والنتيجة المطلوبة مواصفة تكامل قابلة للتكرار تفصل مواءمة المكونات عن معايرة العداد والموافقة التنظيمية.
