Définir d’abord le périmètre livré
« Atomiseur ultrasonore » peut désigner un élément piézoélectrique, une plaque à membrane collée, un composant en contact avec le liquide, un transducteur avec carte de commande ou un sous-système complet. Ces périmètres d’achat diffèrent. Le choix dépend de la responsabilité sur l’alimentation liquide, l’étanchéité, l’excitation, la logique et la validation finale des gouttelettes.
Une plaque à membrane convient si le client possède la mécanique et l’électronique ou veut les développer. Un transducteur plus complet réduit l’intégration lorsque ses interfaces, matériaux, entrée électrique et commande correspondent au système. La fréquence cible seule ne suffit dans aucun cas.
De l’électricité aux gouttelettes
L’excitation déforme l’élément piézoélectrique. Dans une structure à membrane vibrante, ce mouvement est couplé à une zone microperforée. Le liquide atteint cette zone et la vibration le pousse à travers les ouvertures. Le résultat dépend de l’élément, du collage, de la membrane, des ouvertures, de la charge liquide, du serrage, du joint et de la forme d’onde.
La présentation officielle de PIEZO.COM sur les ultrasons piézoélectriques décrit l’effet inverse et cite l’atomisation parmi les applications. Le dispositif pratique reste une solution ultrasonore conçue, et non une simple spécification de céramique nue.
La fréquence est donc une réponse assemblée. Collage et serrage déplacent la résonance, masse et viscosité ajoutent une charge, tension et forme d’onde influencent amplitude et chaleur. Une brume stable avec de l’eau à l’air libre ne prouve rien pour la formulation, l’orientation, le cycle et le boîtier finaux.

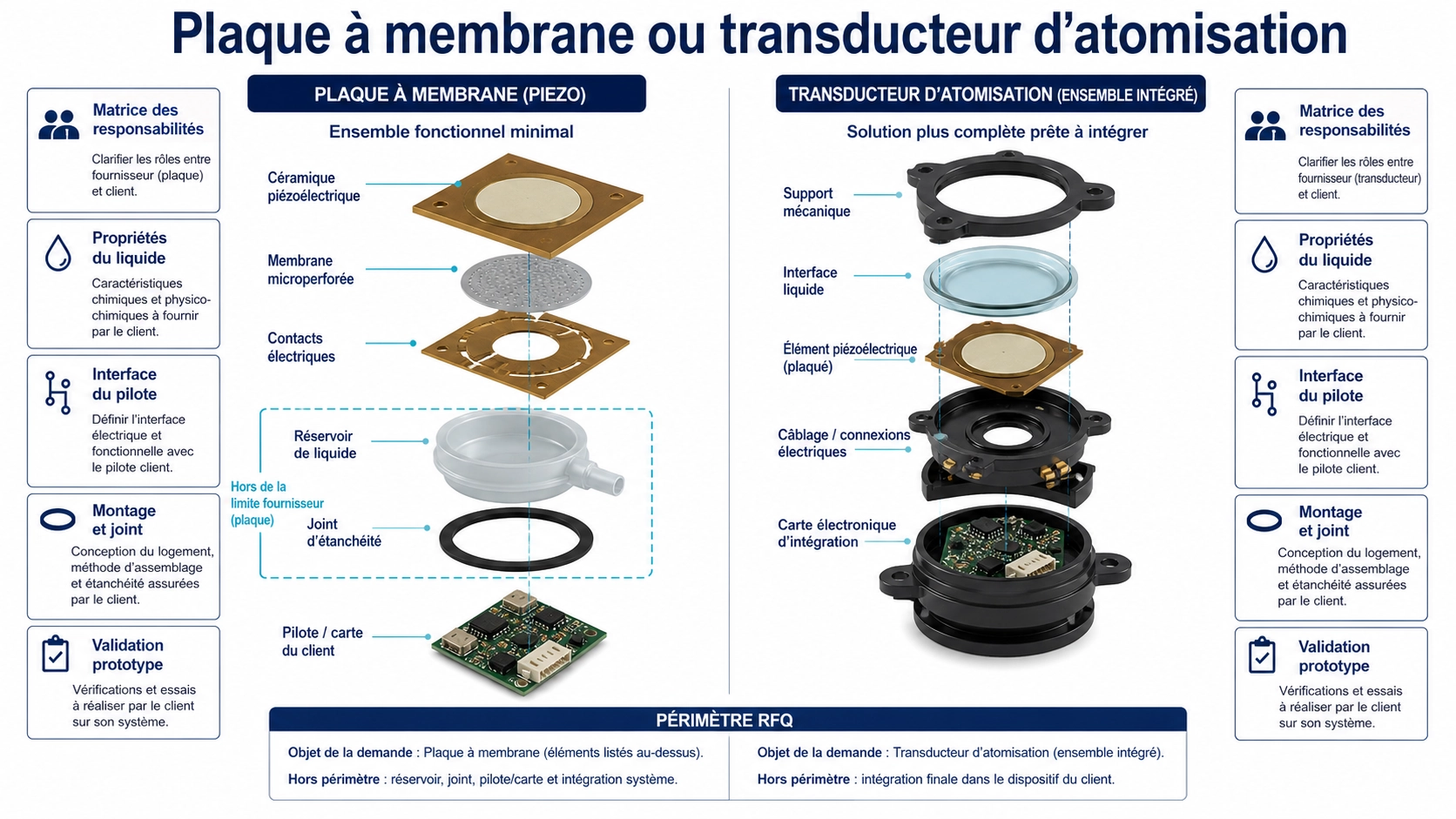

Contenu d’une plaque à membrane
Une plaque regroupe généralement la structure vibrante et la région microperforée. Réservoir ou mèche, étanchéité, contacts, pilote, boîtier, circulation d’air et logique restent souvent à la charge du client. Le plan fournisseur doit préciser le composant livré et les zones qui ne doivent pas être serrées ou touchées.
La plaque d’atomisation polyimide BBAT-Q27D2 de 101 kHz illustre ce niveau. Le titre publié donne la direction produit et la fréquence nominale, sans garantir liquide, débit ou circuit. Dimensions, membrane, conditions électriques et essais d’échantillon doivent être confirmés.
Ce que change un transducteur plus complet
Une unité intégrée peut combiner élément, support, interface liquide, câblage et parfois carte de commande. Elle déplace une partie des responsabilités vers le module, mais ne supprime pas alimentation, commandes, liquide, ventilation, boîtier, contamination, drainage et gestion des défauts.
Le transducteur d’atomisation BBAT-Q50D2 avec carte représente ce périmètre plus large. Avant de le considérer prêt à poser, vérifiez alimentation, commande, dimensions, masse, câble, montage, matériaux mouillés, orientation et protections réellement incluses.
Matrice des responsabilités
| Fonction | Plaque | Transducteur complet | Preuve |
|---|---|---|---|
| Couplage piézo-membrane | Généralement fourni | Interne au module | Plan et échantillon |
| Pilote | Souvent client | Peut être inclus | Interface et signal |
| Liquide et joint | Système client | Responsabilité partagée | Fuite et marche à sec |
| Transport de brume | Système client | Reste souvent système | Essai du boîtier |
| Débit et gouttes | À définir avec le liquide final | Méthode convenue | |
Le liquide et la membrane sont liés
Viscosité, tension superficielle, densité, solutés, particules et volatilité influencent alimentation, mouillage, colmatage et atomisation. Membrane, colle, joint et support doivent être chimiquement compatibles. « À base d’eau » n’est pas une spécification suffisante.
Fournissez si nécessaire une fiche de sécurité et un échantillon, puis définissez température, orientation, charge hydrostatique ou mèche, filtration, nettoyage et résidu. Une allégation médicale exige un développement réglementé séparé.
Carte fournie ne signifie pas système intégré
Avec un pilote client, mesurez fréquence, forme d’onde, tension, courant, démarrage, cycle et température sous charge liquide. Avec une carte fournie, confirmez entrée, commande, connecteur, masse, environnement électromagnétique, refroidissement et protections. Deux fréquences nominales proches ne justifient pas un pilote générique.
Le guide d’adaptation électrique des transducteurs ultrasonores explique l’interaction capacité, résonance, tension et oscillations. L’atomiseur ajoute les charges mécanique et liquide.
Des applications, des réceptions différentes
- Humidification : sortie durable, tartre, air et condensats.
- Pulvérisation intermittente : démarrage, cycles courts, gouttes résiduelles et commande.
- Procédé : compatibilité, stabilité, orientation et nettoyage.
- Intégration : bruit, chaleur, fuite, sécurité et boîtier.
Le débit doit être mesuré par gravimétrie ou méthode traçable convenue. La caractérisation des gouttes doit préciser instrument et position. L’aspect visuel de la brume n’est pas un critère quantitatif.
Prototyper par étapes
- Définir liquide, fonction, orientation et cycle.
- Choisir plaque, élément assemblé ou module avec pilote.
- Confirmer dimensions, matériaux, électricité et montage.
- Mesurer l’état libre comme référence d’entrée.
- Installer avec alimentation liquide et boîtier réalistes.
- Mesurer démarrage, sortie, température et courant.
- Tester niveau bas, bulles, pollution, sec et redémarrage.
- Figer ensemble plan, pilote, liquide et réception.
Transmettez liquide, application, sortie et méthode, orientation, espace, alimentation liquide, puissance, commande, cycle, environnement, nettoyage, quantité et périmètre via la page de contact de Deep Minds Ultrasonic.
FAQ
Une plaque à membrane est-elle un atomiseur complet ?
Généralement non. Liquide, joint, pilote, boîtier et commande restent souvent à intégrer.
Deux produits de même fréquence partagent-ils un pilote ?
Pas sur cette seule base. Capacité, résonance chargée, signal, tension et courant comptent.
Une ouverture plus petite garantit-elle de petites gouttes ?
Non. Géométrie, vibration, liquide, alimentation et mesure interagissent.
Que tester d’abord avec un nouveau liquide ?
Compatibilité, mouillage, démarrage, sortie, courant, température, colmatage et redémarrage.
