Présentation du BBAT-Q27D2

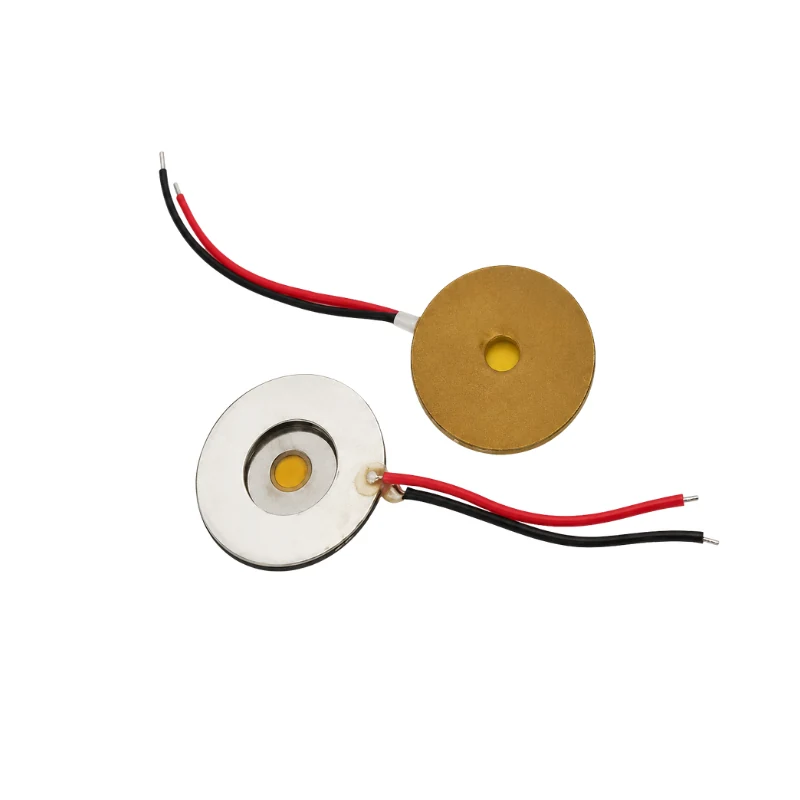

Le BBAT-Q27D2 est une plaque piézoélectrique compacte d’atomisation à membrane microporeuse. Elle associe une céramique piézoélectrique PZT-4, une feuille en acier inoxydable SUS316L et une membrane microporeuse en polyimide. Sa fréquence typique est de 101 kHz et son débit d’atomisation typique de 0,45 mL/min, soit 27 mL/h.
Cette plaque convient aux dispositifs portables d’atomisation, aux modules de nébuliseur médical, aux modules d’humidification et à d’autres systèmes d’atomisation de précision. Son diamètre total typique est de 16 mm et son épaisseur totale typique de 0,78 mm.
Désignation du modèle
| Élément | Signification |
|---|---|
| BBAT | Produit d’atomisation ultrasonique |
| Q27 | Débit d’atomisation typique de 27 mL/h, soit 0,45 mL/min |
| D2 | Diamètre moyen typique des pores de 2 µm |
Points forts
- Fréquence de fonctionnement typique de 101 kHz
- Débit d’atomisation typique de 0,45 mL/min, soit 27 mL/h
- Diamètre moyen typique des pores de 2 µm
- Environ 2 650 micropores
- Feuille inox SUS316L et membrane microporeuse en polyimide
- Céramique piézoélectrique PZT-4
- Diamètre typique de 16 mm et épaisseur totale typique de 0,78 mm
- Répartition uniforme des micropores pour l’intégration dans des systèmes compacts
Caractéristiques principales
| Paramètre | Unité | Minimum | Typique | Maximum |
|---|---|---|---|---|
| Capacité | nF | 2,4 | 2,8 | 3,2 |
| Fréquence | kHz | 96 | 101 | 106 |
| Impédance | Ω | — | — | 100 |
| Débit d’atomisation | mL/min | 0,30 | 0,45 | 0,60 |
| Débit d’atomisation converti | mL/h | 18 | 27 | 36 |
| Nombre de pores | unités | 2 500 | 2 650 | 2 800 |
| Diamètre moyen des pores | µm | 1,5 | 2,0 | 2,5 |
| Diamètre total | mm | 15,75 | 16,00 | 16,25 |
| Épaisseur totale | mm | 0,76 | 0,78 | 0,80 |
| Longueur des fils | mm | — | 28 | — |
| Diamètre extérieur des fils | mm | 0,6 | 0,7 | 0,8 |
Dimensions structurelles
| Composant | Diamètre intérieur | Diamètre extérieur |
|---|---|---|
| Céramique | 7,8 ± 0,25 mm | 16 ± 0,25 mm |
| Électrode en argent | 8,8 ± 0,5 mm | 15 ± 0,5 mm |
| Couche d’isolation thermique | 7,3 +0/−0,5 mm | 16,5 +0,5/−0 mm |
- Diamètre intérieur de la céramique : 7,8 mm
- Diamètre de la zone centrale perforée : 2,8 mm
- Épaisseur de la céramique : 0,5 mm
- Épaisseur de la membrane en polyimide : 0,05 mm
- Épaisseur totale de l’ensemble : 0,78 mm
Matériaux
| Composant | Matériau |
|---|---|
| Céramique piézoélectrique | PZT-4 |
| Feuille métallique | Acier inoxydable SUS316L |
| Membrane microporeuse | Film polyimide, 100HN |
Applications courantes
- Dispositifs portables d’atomisation à membrane
- Modules de nébuliseur médical
- Modules d’humidification et d’atomisation de liquides
- Équipements compacts de pulvérisation de précision
- Intégration OEM de systèmes d’atomisation
Conseils d’intégration
- Adapter le circuit d’excitation à la fréquence de résonance réelle de la plaque.
- Protéger la zone de soudure contre une chaleur excessive et les contraintes mécaniques.
- Isoler les conducteurs exposés et protéger la connexion contre la pénétration de liquide.
- Éviter de plier, comprimer ou rayer la membrane microporeuse en polyimide.
- Tenir compte de la viscosité, de la tension superficielle, de la température, du niveau de liquide, des conditions d’excitation et du montage, car ces facteurs influencent le débit.
- Vérifier avant utilisation la compatibilité de tous les matériaux en contact avec le liquide.
