Descripción general del BBAT-Q27D2

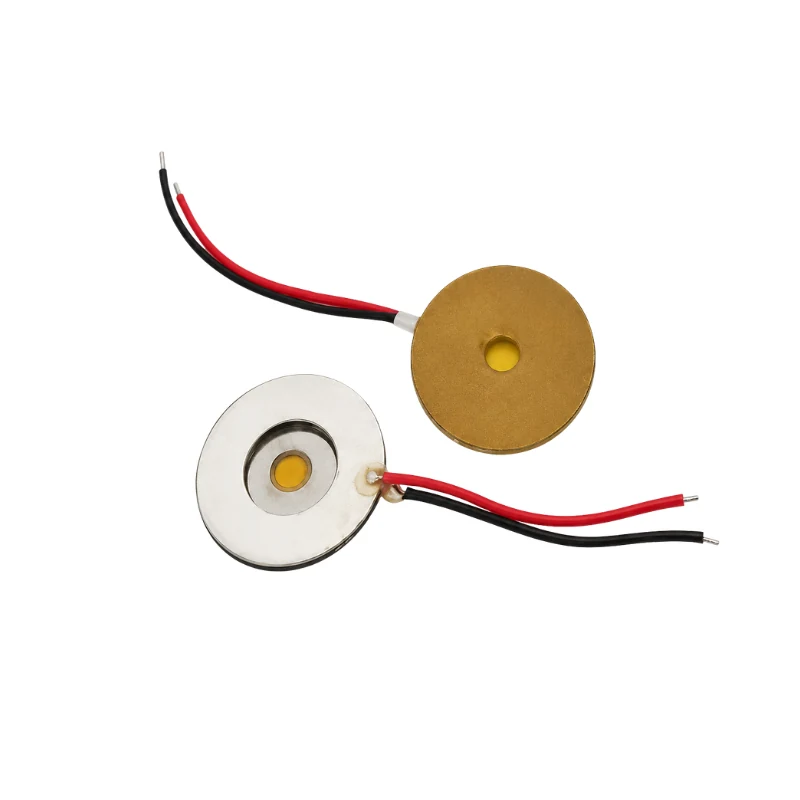

El BBAT-Q27D2 es una placa atomizadora piezoeléctrica compacta de malla fabricada con cerámica piezoeléctrica PZT-4, lámina de acero inoxidable SUS316L y una membrana microporosa de poliimida. Funciona a una frecuencia típica de 101 kHz y ofrece una tasa de atomización típica de 0,45 mL/min, equivalente a 27 mL/h.
La placa está diseñada para dispositivos portátiles de atomización, módulos de nebulizadores médicos, módulos de humidificación y otros sistemas de atomización de líquidos de precisión. Su diámetro exterior típico es de 16 mm y su espesor total típico es de 0,78 mm.
Designación del modelo
| Campo | Significado |
|---|---|
| BBAT | Producto de atomización ultrasónica |
| Q27 | Tasa de atomización típica de 27 mL/h, o 0,45 mL/min |
| D2 | Diámetro medio típico de los poros de 2 µm |
Características del producto
- Frecuencia de funcionamiento típica de 101 kHz
- Tasa de atomización típica de 0,45 mL/min, o 27 mL/h
- Diámetro medio típico de los poros de 2 µm
- Aproximadamente 2650 microporos
- Lámina de acero inoxidable SUS316L con membrana microporosa de poliimida
- Cerámica piezoeléctrica PZT-4
- Diámetro típico de 16 mm y espesor total típico de 0,78 mm
- Distribución uniforme de microporos para integrar sistemas de atomización compactos
Especificaciones principales
| Parámetro | Unidad | Mínimo | Típico | Máximo |
|---|---|---|---|---|
| Capacitancia | nF | 2,4 | 2,8 | 3,2 |
| Frecuencia | kHz | 96 | 101 | 106 |
| Impedancia | Ω | — | — | 100 |
| Tasa de atomización | mL/min | 0,30 | 0,45 | 0,60 |
| Tasa de atomización convertida | mL/h | 18 | 27 | 36 |
| Número de poros | unidades | 2500 | 2650 | 2800 |
| Diámetro medio de los poros | µm | 1,5 | 2,0 | 2,5 |
| Diámetro exterior total | mm | 15,75 | 16,00 | 16,25 |
| Espesor total | mm | 0,76 | 0,78 | 0,80 |
| Longitud del conductor | mm | — | 28 | — |
| Diámetro exterior del conductor | mm | 0,6 | 0,7 | 0,8 |
Dimensiones estructurales
| Componente | Diámetro interior | Diámetro exterior |
|---|---|---|
| Cerámica | 7,8 ± 0,25 mm | 16 ± 0,25 mm |
| Electrodo de plata | 8,8 ± 0,5 mm | 15 ± 0,5 mm |
| Capa de aislamiento térmico | 7,3 +0/−0,5 mm | 16,5 +0,5/−0 mm |
- Diámetro interior de la cerámica: 7,8 mm
- Diámetro de la zona central perforada: 2,8 mm
- Espesor de la cerámica: 0,5 mm
- Espesor de la membrana de poliimida: 0,05 mm
- Espesor total del conjunto: 0,78 mm
Materiales
| Componente | Material |
|---|---|
| Cerámica piezoeléctrica | PZT-4 |
| Lámina metálica | Acero inoxidable SUS316L |
| Membrana microporosa | Película de poliimida, 100HN |
Aplicaciones típicas
- Dispositivos portátiles de atomización por malla
- Módulos de nebulizadores médicos
- Módulos de humidificación y atomización de líquidos
- Equipos compactos de pulverización de precisión
- Integración OEM de sistemas de atomización
Notas de integración
- Adaptar el circuito de accionamiento a la frecuencia de resonancia real de la placa atomizadora.
- Proteger la zona de soldadura frente al calor excesivo y las tensiones mecánicas.
- Aislar los conductores expuestos y proteger la zona de conexión frente a la entrada de líquido.
- Evitar doblar, comprimir o rayar la membrana microporosa de poliimida.
- Tener en cuenta la viscosidad, la tensión superficial, la temperatura y el nivel del líquido, las condiciones de accionamiento y la instalación, ya que estos factores afectan a la tasa de atomización.
- Verificar antes del uso la compatibilidad de todos los materiales en contacto con el líquido previsto.
